Реферат



Изобретение касается испытаний материалов. Целью изобретения является повышение точности. Прикладывают усилие F от нагружателя 3 к силопередающему механизму в виде двух параллельных стержней 4 и 5, один из которых шарнирно, а другой жестко закреплен на основании 1. Через скользящий цилиндрический шарнир 8 от стержня 4 усилие передается к захвату 7, который линейно перемещается в направляющей втулке 6, установленной на стержне 5. На перекладине 2 основания 1 установлен силоизмеритель 9 с захватом 10. Образец 13 нагружают осевым сжатием, а усилие в момент потери устойчивости фиксируется силоизмерителем 9. 1 з.п. ф-лы, 3 ил.

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК

А1

„„SU„„1606905 (51)5 G 01 N 3/00

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

Н А ВТОРСНОМУ СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

llO ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ СССР

1 (21) 43401! 4/25-28 (22) 09.11.87 (46) 15.11.90. Бюл. № 42 (71) Брестский инженерно-строительный институт (72) А. М. Трусь и П. И. Соловей (53) 620.172.24 (088.8) (56) Справочник по испытательной технике./Под ред. В. В. Клюева, М.: Машиностроение, 1982, т. 2, с. 28 — 33. (54) УСТРОЙСТВО ДЛЯ ИСПЫТАНИЯ ОБРАЗЦОВ НА УСТОЙЧИВОСТЬ (57) Изобретение касается испытаний материалов. Целью изобретения является повы2 шение точности. При приложении усилия F от нагружателя 3 к силопередающему механизму в виде двух параллельных стержней 4 и 5, один из которых шарнирно, а другой жестко закреплен на основании 1.

Через скользящий цилиндрический шарнир 8 от стержня 4 усилие передается к захвату

7, который линейно перемещается в направляющей втулке 6, установленной на стержне

5. На перекладине 2 основания 1 установлен силоизмеритель 9 с захватом 10.

Образец 13 нагружают осевым сжатием, а усилие в момент потери устойчивости фиксируется силоизмерителем 9. 1 з.п. ф-лы, 3 ил.!

606905 формула изобретения

7i t 8 4 72

Изобретение относится к испытаниям материалов, а именно к устройствам для испытания образцов на устойчивость.

Цель изобретения повышение точности испытания образцов на устойчивость.

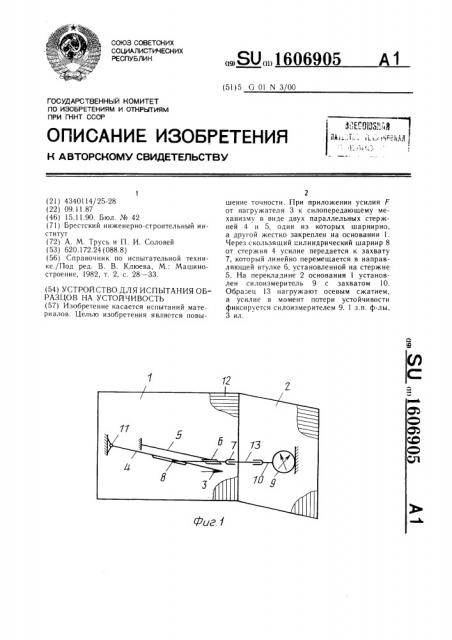

На фиг. 1 изображена схема предлагаемого устройства при испытании на сжатие; на фиг. 2 — то же, при испытании на изгиб; на фиг. 3 — — то же, при испытании на кручение.

Устройство содержит Г-образное основание 1 с перекладиной 2, нагружатель 3, силопередающий механизм в виде двух параллельных стержней 4 и 5, закрепленной на конце стержня 5 направляющей втулки

6 с первым захватом 7 и связывающего захват 7 с центральной частью стержня 4 скользящего цилиндрического шарнира 8.

Кроме того, устройство содержит установленный на перекладине 2 силоизмеритель 9 со вторым захватом 10. При этом стержень

5 жестко связан со стойкой основания 1, а стержень 4 может быть связан со стойкой основания 1 (шарниром 11) и с нагружателем 3. В основании 1 выполнены пазы

12 для установки стержней 4 и 5 и силоизмерителя 9 при изменении размеров образца 3.

Устройство работает следующим образом.

Образец 13 устанавливают в захваты 7 и 10. При испытании на сжатие стержень

4 закрепляют шарнирно на основании 1 30 так, что образец 13, стержни 4 и 5 и нагружатель 3 лежат в одной плоскости.

Затем прикладывают силу F от нагружателя 3 к стержню 4, а через шарнир 8 и захват 7 нагружают сжатием образец 13 до потери им прямолинейной формы. При этом захват 7 перемещают линейно по втулке 6, что позволяет повысить точнссть и линейность нагружения. В момент потери устойчивости образца 13 усилие на образец

13 фиксируют по силоизмерителю 9.

При испытании на изгиб стержень 4 закрепляют шарнирно, а стержень 5 закрепляют жестко на стойке основания 1 так, что ось образца нормальна к плоскости стержней 4 и 5 и линии действия усилия F от нагружателя 3.

При испытании на кручение стержень 5 жестко фиксируют на основании 1, а силу F прикладывают к стержню 4 нормально к плоскости, в которой лежат стержни 4 и 5 и об р азе ц 13.

При изменении длины образца 13 и для закрепления в заданном месте стержней 4 и 5 и силоизмерителя 9 на основании 1 выполнены пазы 12.

1. Устройство для испытания образцов на устойчивость, содержащее основание, установленный на нем нагружатель, связанный с нагружателем силопередающий механизм с одним из захватов и силоизмеритель с вторым захватом, отличающееся тем, что, с целью повышения точности, основание выполнено Г-образным, силоизмеритель закреплен на перекладине, силопередающий механизм выполнен в виде двух параллельных стержней, закрепленной на конце одного стержня направляющей втулки первого захвата и связывающего указанный захват с центральной частью второго стержня скользящего цилиндрического шарнира, свободный конец первого стержня жестко связан со стойкой основания, а второй стержень связан с нагружателем.

2. Устройство по и. 1, отличающееся тем, что, с целью обеспечения испытания при сжатии и изгибе, второй стержень шарнирно закреплен на стойке основания.
