Устройство для сушки листового фотоматериала
Иллюстрации
Показать всеРеферат
Изобретение относится к технике фотографии при скоростных химико-фотографических процессах обработки преимущественно цветных материалов и обеспечивает равномерность высушивания эмульсионной стороны фотоматериала. Устройство для сушки листового материала 6, размещенного в рамках 5 по обе стороны от оси камеры 4 сушки, содержит корпус 9, зигзагообразный электроизлучатель 7, выполненный с уменьшающимся шагом между зигзагами в направлении к нижней части камеры 4, где расположены вентилятор 1, электронагреватель 2 и два дефлектора 8. 2 ил.

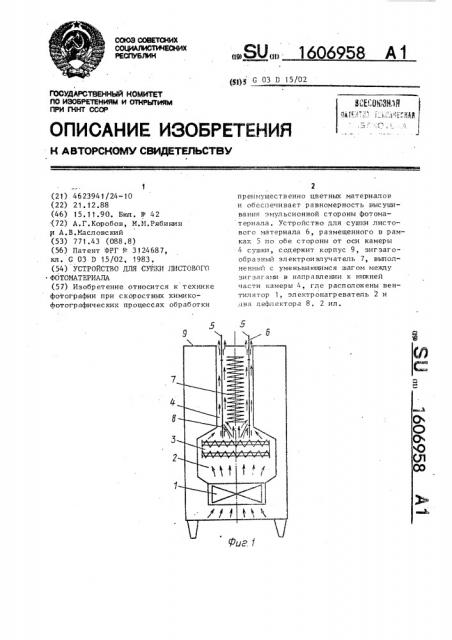

„„SU, 1606958 А 1 (1) G 03 D 15/02
g
ЯА(Г,Ф;. 1: 1,,"1 ((,.4Ц
ОПИСАНИЕ ИЗОБРЕТЕНИЯ
Н АSTOPCHOMY СВИДЕ ГЕЛЬСТВУ
ГОСУДАРСТВЕННЫЙ КОМИТЕТ
ПО ИЗОБРЕТЕНИЯМ И ОТНРЫТИЯМ
IlPH ГКНТ ССОР
1 (21) 4623941/24-10 (22) 21. 12.88 (46) 15,11 90. Бюл. № 42 (72) А.Г.Коробов, М.И,Рябинин и А.В.Масловский (53) 771.43 (088 .8) (56) Патент ФРГ № 3124687, кл. С 03 D 15/02, 1983. (54) УСТРОЙСТВО ДЛЯ СУ1. КИ ЛИСТОВОГО
ФОТОМАТЕРИАЛА (57) Изобретение относится к технике фотографии при скоростных химикофотографических процессах обработки преимущественно цветных материалов и обсспечивает равномерность высушивания эмульсионной стороны фотоматериала. Устройство для сушки листового материала 6, размещенного в рамках 5 по обе стороны от оси камеры
4 сушки, содержит корпус 9, зигзагообразный электроизлучатель 7, выполHpHíûé с уменьшающимся шагом между зиг вагами в направлении к нижней части камеры 4, где расположены вентилятор 1, электронагреватель 2 и два цефлектора 8. 2 ил.
1606958
4 .
Изобретение относится к техникефотографии при скоростных химико, фотографических процессах обработки преимущественно цветных материалов.
Целью изобретения является обеспечение равномерности высушивания эмульсионной стороны фотоматериала.
На фиг. 1 изображено устройство, вид спереди; на фиг, 2 - то же, вид сбоку.
Устройство для сушки листового фотоматериала содержит вентилятор 1, воздуховод 2 с электронагревателем
3, камеру 4 сушки с размещенными по обе стороны от ее оси двумя рамками
5 для листового фотоматериала 6, электроизлучатель 7, выполненный в виде зигзагообразной спирали с уменьшающимся шагом между зигзагами к нижней части камеры сушки и размещенный вдоль оси камеры, два дефлектора 8, расположенные в нижней части
1самеры сушки, и корпус 9.
Устройство работает следующим о6- 25 разом.
Вентилятор 1 захватывает воздух иэ окружающего пространства и подает его в устройство, создавая направленный воздушный поток. Через воздуховод 2 воздух поступает в электронагреватель 3 и направляется в камеру 4 сушки, где проходит вдоль поверхностей листовых фотоматериа35
Лов 6, размещенных в рамках 5. В процессе сушки фотоматериал подогревается c0 cTopoHbk эмульсии электроизлучателем 7, что способствует более интенсивному испарению влаги с его поверхности. Нижние, более влажные, края фотоматериала обдуваются направленным перпендикулярно по-. верхности потоком воздуха, изменяющим свое направление с помощью дефлекторов 8.
Фор мула изобр ет ения
Устройство для сушки листового фотоматериала, содержащее корпус, в котором размещены воздухопровод с вентилятором и электронагревателем, а также камеру сушки с размещенными в ней электр ои зл учателем и средст вом для поддержания фотоматериала, о т— л и ч а ю щ е е с я тем, что, с целью обеспечения равномерности высушивания фотоматериала, средство для поддержания фотоматериала выполнено в виде рамок, размещенных по обе стороны от оси камеры сушки, а электроизлучатель размещен между рамками вдоль оси камеры сушки и выполнен в виде зигзагообразной спирали с уменьшающимся шагом между зигзагами в направлении к нижней части камеры . сушки, в которой установлены дефлекторы.
1606958
Составитель Е.Рахманова
Техр ед М.Дидык Корректор, С.Черни
Редактор g. Копча
Заказ 3549 Тираж 372 Подпис ное
ВНИИПИ Государственного комитета по изооретениям и открытиям при ГКНТ СССР
113035, Москва, Ж-35, Рауиская наб., д. 4/5
Производственно-издательский комбинат "Патент", r. ужгород, ул. Гагарина, 101
