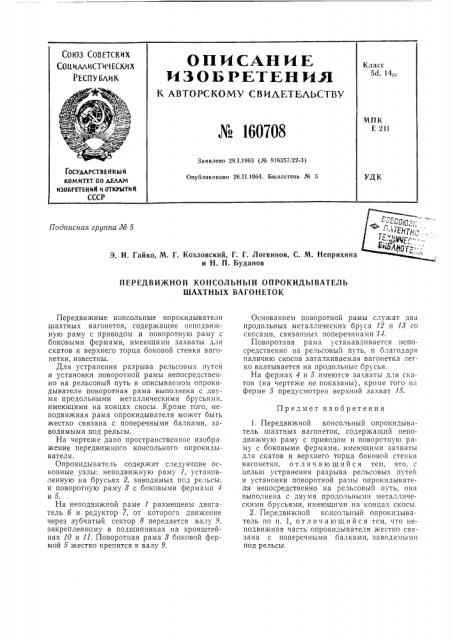

СОЮЗ СОВЕТСКИХ

С00 ИЛЛИСТИЧ ЕСКИХ

РЕСПУБЛИК

О П И С.А Н И Е

И 3 О Ii P E T E H И Н

К АВТО Рс КОМУ С ВИДЕТЕЛЬСТВУ

Класс

5d, 14oi

МПК

Е 211

К 160708

Заявлено 28.1.1963 (¹ 816367/22-3) Опубликовано 26.11.1964. Бюллетень № Б

ГОСУДАРСТВЕННЫЙ

КОМИТЕТ ПО ДЕЛАМ иЗОБРетениА и ОткРытий

СССР

УДК

Подписная группа № 5

Э. И. Гайко, М. Г. Козловский, Г. Г. Логвинов, С. М. Непряхина и Н. П. Буданов

ПЕРЕДВИ)КНОЙ КОНСОЛЬНЫЙ ОПРОКИДЫВАТЕЛЬ

ШАХТНЫХ ВАГОНЕТОК

Предмет изобретения

Передвижные консольные опрокидыватели шахтных вагонеток, содержащие неподвижную раму с приводом и поворотную раму с боковыми фермами, имеющими захваты для скатов и верхнего торца боковой стенки вагонетки, известны.

Для устранения разрыва рельсовых путей и установки поворотной рамы непосредственно на рельсовый путь в описываемом опрокидывателе поворотная рама выполнена с двумя продольными металлическими брусьями, имеющими на концах скосы. Кроме того, неподвижная рама опрокидывателя может быть жестко связана с поперечными балками, заводимыми под рельсы.

На чертеже дано пространственное изображение передвижного консольного опрокидывателя.

Опрокидыватель содеряит следующие основные узлы: неподвижную раму 1, установленную на брусьях 2, заводимых под рельсы, и поворотную раму 8 с боковыми фермами 4 и 5.

На неподвижной раме 1 размещены двигатель б и редуктор 7, от которого движение через зубчатый сектор 8 передается валу 9, закрепленному в подшипниках на кронштейнах 10 и 11. Поворотная рама 8 боковой фермой 5 жестко крепится к валу 9.

Основанием поворотной рамы служат два продольных металлических бруса 12 и 18 со скосами, связанных поперечинами 14.

Поворотная рама устанавливается непосредственно на рельсовьш путь, и благодаря наличию скосов заталкиваемая вагонетка легко вкатывается на продольные брусья.

На фермах 4 и 5 имеются захваты для скатов (на чертеже не показаны), кроме того н» ферме 5 предусмотрен верхний захват 15.

1. Передвижной консольный опрокидыватель шахтных вагонеток, содержащий неподвижную раму с приводом и поворотную раму с боковыми фермами, имеющими захваты для скатов и верхнего торца боковой стенки вагонетки, отличающийся тем, что, с целью устранения разрыва рельсовых путей и установки поворотной рамы опрокидывателя непосредственно на ре IbcoBb111 путь, она выполнена с двумя продольными металлическими брусьями, имеющими на концах скосы.

2. Передвижной KGHcOëüIIûé опрокндыватель по п. 1, отличающийся тем, что неподвижная часть опрокидывателя жестко связана с поперечными балками, заводимымн под рельсы. № 160708
