Реферат



Изобретение относится к оружейной технике, а именно к устройствам для соединения коробчатых магазинов стрелкопого оружия D блок. Цель изобретения - повышение удобства в эксплуатации.упрощеннё конструкции и уменьшение поперечного размера блока. Блок магазинов содержит корпус 1, надетую на него крышку 2 и замок в виде вертикальных пазов 13 и взаимодействующих с ними вертикальных ребер 14 на бокопых стенках 5 и б корпуса 1 и крышки 2. Магазины размещаются в бокопых 11 и средней 12 секциях и фиксируются пластинчатыми пружинными фиксаторами 8. В случае пристыковки блока к оружию 16 горлооиной среднего магазина его выдвигают вперх над боковыми магазинами. В случае пристыковки блока к оружию 16 одним из боковых магазинов средний магазин опускают вниз ниже уровня боковых мага.зинов. 7 лл.

сгноз cUBFтских сопиллисTИ и- СKих

РЕСПУБЛИК

< l>s F 41 А 9/68 госчдюственный комитет пО иэОБРетениям и ОткРытиям

ПРИ ГКНТ СССР

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Ю (ll6) 07.09.92. Бюл. Н 33 (21) 4608121/23 (22) 23.11.88 (75) А.A.Tàðàíöåâ (53) 623.4.03(088.8) (56) Патент США N. 3623256, кл. 42-50, 1971.

Заявка Ф РГ N..3327145. кл. F 41 С 25/02, 1984.

Заявка Е П В N. 0083551, кл. F 41 С 25/02, 1983.

Патент США 4484403, кл. 42-50. 1984.

Патент Германии Й. 333435.кл.72 h-11, 1921.

Заявка Ф Р Г М. 2826701, кл, F 41 С 25/00.

1979. (54) БЛОК МАГАЗИНОВ (57) Изобретение относится к оружейной технике, а именно к устройствам для соединения коробчатых магазинов стрелкового,. SU» 1607543 А1 оружия в блок. Цель изобретения — повышение удобства в эксплуатации, упрощение конструкции и уменьшение поперечного размера блока. Блок магазинов содержит корпус 1, надетую на него крышку 2 и замок в виде вертикальных пазов 13 и взаимодействующих с ними вертикальных ребер 14 на боковых стенках 5 и 6 корпуса 1 и крышки 2.

Магазины размещаются в боковых 11 и средней 12 секциях и фиксиру:отся плэстинчатыми пружинными фиксаторами 8. В случае пристыковки блока к оружию 16 горловиной среднего магазина его выдвигают вверх над боковыми магазинами. В случае пристыковки блока к оружию 16 одним

l13 боковых магззинов средний магазин опуска.от в«из ниже уровня боковых магазинов. 7 . л.

Иэпбре<ени<.. о «<ос<л <ся х оружейной тех«икг.. а именно к усгройс<влм для соеди»гния короб IThlx мэгэзиноо сTpoR«of

Цель изобретения — повы ц<е«ие удобства в эксплуатации, упрощение конструкци и уменьшение поперечно<о размера блока.

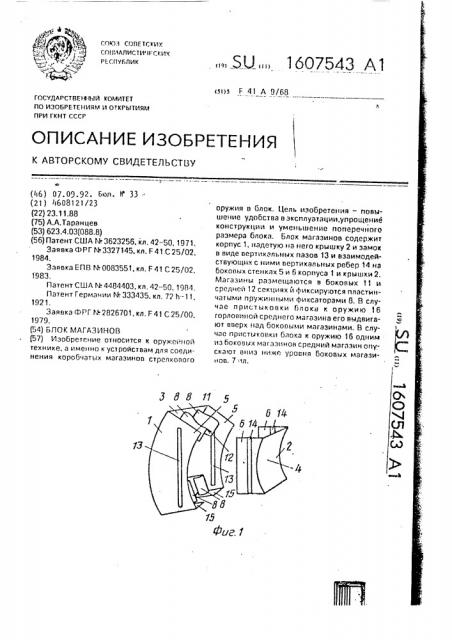

На фиг. 1 показан блок магазинов, общий вид; на фиг. 2 — блок магазинов в сборе, поперечное горизонтальное сечение; нэ фиг, 3 — блок мэгаэиноо. в процессе опускания среднего магазина о нем; нэ фиг. 4— блок магазинов в процессе выдвижения среднего магазина вверх, на фиг. 5 — блок мэгэзиноо, пристыкованный к оружию одним из боковых мзгаэиноо; на фиг. 6 — блок мзгээиноо, пристыкованный к оружию средним магазином; на фиг. 7 — плэсти <а пружинного фиксатора магазинов о блоке.

Блок магаэиноо содержит корпус 1 и крышку 2, состоящие из торцовых 3 и 4 и соединенных с ними боковых 5 и 6 стенок соответственно. Корпус 1 соединен с крышкой 2 замком 7. В корпусе 1 размещены пружинные фиксаторы 8 для взаимодействия с магазина<ли 9 и 10, рлзделя<ощие блок на боковые 11 и средние 12 секции.

За loK 7 выполнен в оиде вертикальных пазов 13 и вээимодейстоующх с ними вертикальных ребер 14 на боковых стенках корпуса 1 и крышкам.<2. Пружинные фиксаторы

8 выпо l

Блок мзгэзиноо работает следующим сбрээом.

Для сборки блока крышк. 2 надевают на корпус 1.При этом вертикальны ребра 14 крын<ки 2 «спдяr н плз..< 1 .I кпр«усл 1 и фиксируки к<)ы<оку 2 «л «n1«iyr<. l

Для снаряжения блока снэрвже><ными магазинами 9 и 10 послед устэнаилин:)5 ют в секциях 11 и 12 на одном уровне по высоте боковых магазинов 9. Магазины 9 <1

10 фиксируются в блоке пластинчатыми пружинными фиксаторами 8, которые благодаря g --образной форме их поперечного

10 сечения размещаются в ребрах жесткости боковых стенок магазинов 9 и 10 и предотвращают их выпадание из секций 11 и 12 блока, При этом перемещение боковых магазинов 9 в боковых секциях 11 блока вниз

15 ограничивается упорами 15.

8 случае пристыковки блока к оружию

16 средним магазином 10 последний стрелок перел<ещает его пальцем вверх. а о случае пристыковки одним из боковых

20 магаэиноо 9 средний магазин 1О перемещается вниз.

Магазины 9 и 10 могут быть снаряжены как однотипными, тэк и рээнотипныл<и пагронами.

Формула изобретения

Блок л<эгээиноо, содержащий корпус и крышку, состояи<ие из торцов«-х и <;и<-:äèненных с ними боком-х стенок, замок р=. )h30 ел<ного Соединения «ph<øêè с корпусом и и р жи нные фикса) оры. раздел«ю<ц«е блок нэ боковые и сред<<<<е секции, о т л и < э <ошийся 1ем, что, с цель<о повышезв<я удобства о эксплуатации. у<<ро<де« .я конст35 рукции и уменьшения поперечного рэзл<е— ра блока, о нелл замок выполнен B виде вертикальных пазов и вззимодейству<ощих с ними вертикальных ребер нз боковьх стенках корпуса и крышки, пружи««ые <рик40 саторы выполнень< о виде пластин с -образной формой поперечного сечения и закреплены нэ торцооой стенке корпуса для взаимодействия с боковыми стенками магазиноо, а о нижней части корпуса о боко45 оых секциях оыпслнены упоры для вээи лодействия с днищами магазинов.
