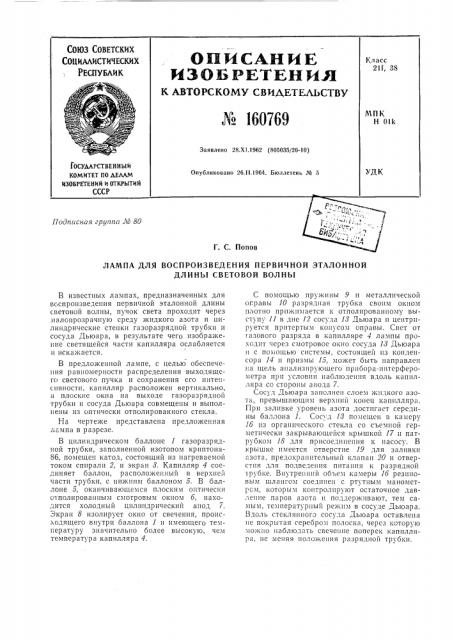

Союз Советских

Социллистических

РЕСПУБЛИК

ОПИС ниЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМ СВИД,ЕТЕЛЬСТВУ

Класс

211, 38

МПК н !)а № 160769

Заявлено 28.Х!.1962 (805035/26-10) ГОСУДАРСТВЕННЫ И

КОМИТЕТ ПО ДЕЛАМ

ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ

СССР

Опубликовано 26.11!964. Бюллетень № 5

Подписная группа Л 80

Г. С. Попов

ЛАМПА ДЛЯ ВОСПРОИЗВЕДЕНИЯ ПЕРВИЧНОЙ ЭТАЛОННОЙ

ДЛИНЫ СВЕТОВОЙ ВОЛНЫ

В известных лампах, предназначенных для всспроизведения первичной эталонной длины световой волны, пучок света проходит через малопрозрачную среду жидкого азота и цилиндрические стенки газоразрядной трубки и сосуда Дьюара, в результате чего изображение светящейся части капилляра ослабляется и искажается.

В предложенной лампе, с целью обеспечения равномерности распределения -выходящего светового пучка и сохранения его интенсивности, капилляр расположен вертикально, а плоские окна на выходе газоразрядной трубки и сосуда Дьюара совмещены и выполнены из оптически отполированного стекла.

На чертеже представлена предложенная л":ìïà в разрезе.

В цилиндрическом баллоне 1 газоразрядной трубки, заполненной изотопом криптона86, помещен катод, состоящий из нагреваемой током спирали 2, и экран 8. Капилляр 4 соединяет баллон, расположенный в верхней части трубки, с нижним баллоном 5. В баллоне 5, оканчивающемся плоским оптически о полированным смотровым окном б, находится холодный цилиндрический анод 7.

Зкран 8 изолирует окно от свечения, происходящего внутри баллона 1 и имеющего темгературу значительно более высокую, чем температура капилляра 4.

С помощью пружины 9 и металлической огравы 10 разрядная трубка своим окном плотно прижимается к отполированному выступу 11 в дне 12 сосуда 18 Дьюара и центрпруется притертым конусом оправы. Свет от газового разряда в капилляре 4 лампы проходит через смотровое окно сосуда 18 Дьюара и с помощью системы, состоящей из конденсора 14 и призмы 15, может быть направлен на щель анализирующего прибора-интерферометра при условии наблюдения вдоль капилляра со стороны анода 7.

Сосуд Дьюара заполнен слоем жидкого азота, превыша|ощпм Верхнип конец капилляра.

При заливке уровень азота достигает середины баллона 1. Сосуд 18 помещен в камеру

1б из органического стекла со съемной герметически закрывающеися крышкой 1/ II патрубком 18 для присоед|шения к насосу, В крышке имеется отверстие 19 для заливки азота, предохранительный клапан 20 п отверстия для подведения питания к разрядной трубке. Внутренний объем камеры 1б резиновым шлангом соединен с ртутным манометром, которым контролируют остаточное давление паров азота и поддерживают, тем самым, температурный режим в сосуде Дьюара.

Вдоль стеклянного сосуда Дьюара оставлена не покрытая серебром полоска, через которую можно наблюдать свечение поперек капилляра, не меняя положения разрядной трубки. (< Х

j Ijtt, :,, . — 4

1::и ь <вlilll: «!

О.,Ч. Фвлулввв! (,l;)li < П Н. С. К3 T<П()вt

11. К ° l); ).,;; (I);t < 1 «

1 1 Р 0,i (! 0 Т 11 Л О () f) С Т t ll ll (1 (11(((П(1 .1, IH 130< Ill)ОП:(П(,10!I!I)I ll(f)!! II lilt i! I 1(l llllO! I,1. I lilll>i 0(3(TOt3OII ()О tl((l !, 0<, 1(.t)i(;)((1, !, 1 !.!S O f) ii S j) !i, I II), I O T f) ). О !3 ) (. I<;III II.1 i !I() (). i, .3. Il «,:Iii П П ) 10 1(ЗОТОПОТ! i< () I!!i (Оi!!!-(3(> . «::. ())()<(П .

iI < IO 13 (00),1 I ÜIOi! f) (! (!< II 1 Еil I i Sl), t) .I Ii j) II

01<) Т()01!11011 TOPI С, ° ) Т, I II

O(! I O I <. ; 1 iI!l l) ii tSl! O 31(. () I! OÑT!! Р (1 Г1<, (, <О:. :П >I! .(! !I lilt. I О 013 T()1301 О П(Ч К(1 11 CO<,()! (! ) !<, (t ((II!i i< ("l !I, I3, I(i. I П О ((j) 11 В (f)—

1 . П П <,1 О А ((iit! I< i II !!.I.I )(j );1 li I O (К !! 0 (! . <.! < ) О I; St.if) l.!j) 51 it 0 il Т () О !< П !l (0 0 W);) ., О, < (i!i((л I! !3! П!<, (lit I! I>I П:3 OIIT!1." : I П О, I i, « ) ) 3;. ! П О . t t <. Т < l<; I ii,
