Реферат



Изобретение относится к сельскому хозяйству, в частности к приспособлениям для прививки растений. Целью изобретения является расширение функциональных возможностей. Приспособление для прививки растений содержит корпус, выполненный в виде рукоятки и прилива, снабженного гнездом для размещения черенка растения. В приливе выполнены два отверстия для входа штифтов 5. В средней части прилива запрессована шпилька. Держась за рукоятку корпуса одной рукой, при помощи прививочного ножа делают срез по направляющим 10 и 11 плоскости выступов 16, получая черенок, или по направляющим 12 и 13, получая щиток с почкой. Т.к. щиток и гнездо на подвое выполняются на одних и тех же направляющих 10, 11 или 12, 13, то достигается высокая точность для совмещения прививаемых частей растений, в связи с чем повышается надежность для приживания растений, причем режущая кромка ножа может контролироваться в процессе работы. 10 ил.

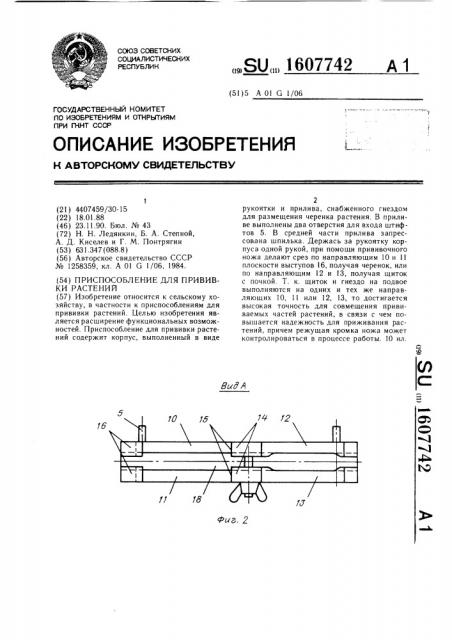

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИН (51)5 А 01 G 1/06

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

Н А BTOPCHOMY СВИДЕТЕЛЬСТВУ

ГОСУДАРСТ8ЕННЫЙ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ СССР (21) 4407459/30-15 (22) 18.01.88 (46) 23.11.90. Бюл. № 43 (72) Н. Н. Ледянкин, Б. А. Степной, А. Д. Киселев и Г. М. Понтрягин (53) 631.347(088.8) (56) Авторское свидетельство СССР № 1258359, кл. А 01 G 1/06, 1984. (54) ПРИСПОСОБЛЕНИЕ ДЛЯ ПРИВИВКИ РАСТЕНИЙ (57) Изобретение относится к сельскому хозяйству, в частности к приспособлениям для прививки растений. Целью изобретения является расширение функциональных возможностей. Приспособление для прививки растений содержит корпус, выполненный в виде

„„Я0„„1607742 А 1

2 рукоятки и прилива, снабженного гнездом для размещения черенка растения. В приливе выполнены два отверстия для входа штифтов 5. В средней части прилива запрессована шпилька. Держась за рукоятку корпуса одной рукой, при помощи прививочного ножа делают срез по направляющим 10 и 1 плоскости выступов 16, получая черенок, или по направляющим 12 и 13, получая щиток с почкой. Т. к. щиток и гнездо на подвое выполняются на одних и тех же направляющих 10, 11 или 12, 13, то достигается высокая точность для совмещения прививаемых частей растений, в связи с чем повышается надежность для приживания растений, причем режущая кромка ножа может контролироваться в процессе работы. 10 ил.

1607742

Формула изобретения

3

Изобретение относится к сельскому хозяйству, в частности к приспособлениям для прививки растений, Целью изобретения является расширение функциональных возможностей прививки растений методом окулировки.

На фиг. 1 изображено приспособление для прививки растений; на фиг. 2 — вид А на фиг. 1; на фиг. 3 — разрез Б — Б на фиг. 1; на фиг. 4 — разрез  — В на фиг. 1; на фиг. 5 — разрез à — Г на фиг. l; на фиг. 6— разрез Д вЂ” — Д на фиг. 1; на фиг. 7 — разрез

Š— Е на фиг. 1; на фиг. 8 — отделенный щиток растения; на фиг. 9 — — гнездо подвоя; на фиг. 10 — Т-образный разрез на подвое.

Приспособление для прививки растений содержит корпус, выполненный в виде рукоятки 1 и прилива 2, снабженного гнездом 3 для размещения черенка растения.

В приливе 2 выполнены два отверстия 4 для входа штифтов 5. В средней части прилива 2 запрессована шпилька 6, Штифты 5 и шпилька 6 служат направляющими элементами зажимного устройства, выполненного в виде подвижной планки 7, образующей вторую подвижную часть корпуса, причем штифты 5 запрессованы в планку 7. Гlланка 7 может быть прижата к приливу 2 при помощи гайкибарашка 8, размещенной на шпильке 6. В планке 7 выполнено гнездо 9 для размещения черенка.

Прилив 2 и подвижная планка 7 в верхней части имеют основные направляющие 10 и 11, расположенные под острым углом к оси гнезд 3 и 9, а также дополнительные направляющие 12 и 13, выполненные в виде вогнутой поверхности. Направляющие 10 — 13 служат для получения срезов на подвое и получения щитка для прививки.

У основных направляющих 10 и 11 выполнены выступы 14, которые имеют плоскость

15, перпендикулярную к оси гнезда, и выступы 16, которые имеют плоскость 17, образующую острый угол с основными направляющими 10 и 11.

Между приливом 2 и планкой 7 в прижатом положении последней образуется зазор 18.

Приспособление применяют следующим образом.

Черенок растения (не показан) помещают в гнезде 3 прилива 2 и прижимают планку 7 при помощи гайки-барашка 8 так, что черенок попадает в гнездо 9 планки 7.

Держась за рукоятку 1 корпуса одной рукой, при помощи прививочного ножа (не показан) делают срез по направляющим 10 и 11 плоскости 17 выступов 16, получая черенок (фиг. 8) или по направляющим 12 и 13, получая щиток с почкой (фиг. 9). Так как щиток и гнездо на подвое выполняются на одних и тех же направляющих 10 и !1 или 12 и 13, то достигается высокая точность для совмещения прививаемых частей растений, в связи с чем повышается надежность для приживания растений, причем режущая кромка ножа может контролироваться в процессе работы.

Для получения Т-образного разреза на подвое после установки приспособления на растении производят поперечный надрез лезвием ножа, проводя его по плоскости 15 выступов 14, а затем осуществляют продольный разрез по зазору 18 так, что получают

Т-образный разрез на растении (фиг. 10).

Срезанные щитки с почкой остаются вне приспособления и являются готовым материалом для прививки, а срезанные черенки подвоя вынимаются из приспособления в последовательности, обратной сборке. Далее цикл повторяется.

Таким образом, предлагаемое приспособление для прививки растений позволяет осуществить прививку методом окулировки, т. е. прививку почкой, щитком, Т-образным способом н в приклад, обеспечивая высокую надежность приживляемости растений.

Приспособление для прививки растений, содержащее корпус, состоящий из двух зеркально выполненных частей, образующих гнездо для размещения черенка и наклонную опорную направляющую поверхность, рукоятку и фиксатор, отличающееся тем, что, с целью расширения функциональных возможностей, опорная направляющая поверхность выполнена из двух частей, одна из которых имеет вогнутую форму, а другая ограничена выступами прямоугольной и остроугольной формы соответственно.

1607742

Фиг. 1

1607742

70

РОГ 10
