Гинекологический инструмент

Гинекологический инструмент

Иллюстрации

Показать все

Реферат



Изобретение относится к медицине, а именно к гинекологии, и может использоваться для прерывания беременности во втором триместре. Целью изобретения является предупреждение травмирования тканей при прерывании беременности во втором триместре. Устройство для прерывания беременности содержит иглу 13, которая расположена в трубчатом проводнике 1 с возможностью изменения длины ее вылета. 2 ил.

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К А ВТОРСКОМ .К СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

40 ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ СССР (21) 4460958/30-14 (22) 15.07.88 (46) 23.11.90. Бюл. № 43 (71) Башкирский государственный медицинский институт им. 15-летия ВЛКСМ (72) Н. Н. Глебова, А. Ф. Озерчук и У. Р, Хамадьянов (53) 615.472 (088.8) (56) Каталог AESCULAP, ФРГ, 980, с. 421, EP 822С.

„„Я0„„1607787 А 1 (51) 5 А 61 В 17/42 (54) ГИНЕКОЛОГИЧЕСКИИ ИНСТРУМЕНТ (57) Изобретение относится к медицине, а именно к гинекологии, и может использоваться для прерывания беременности во втором триместре. Целью изобретения является предупреждение травмирования тканей при прерывании беременности во втором триместре. Устройство для прерывания беменности содержит иглу 12, которая расположена в трубчатом проводнике 1 с возможностью изменения длины ее вылета. 2 ил.

1607787

Формула изобретения

Составитель А. Николаева

Редактор И. Шулла Техред А. Кравчук Корректор М. Пожо

Заказ 3574 Тираж 5415 Подл и сиое

ВНИИПИ Государственного комитета по изобретениям н открытиям при ГКНТ СССР

113035, Москва, Ж вЂ” 35, Раушская на 6., д. 4/5

Производственно-издательский комбинат «Патент», г. Ужгород, ул. Гагарина, 101

Изобретение относится к медицинской технике, а именно к гинекологическим инструмента м.

Целью изобретения является предупреждение травмирования тканей при прерывании беременности во втором триместре.

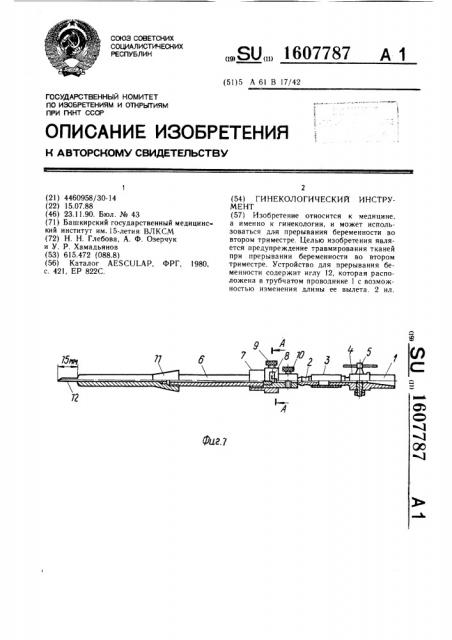

На фиг. 1 изображен инструмент, общий вид; на фиг. 2 — сечение А — А на фиг. 1.

Гинекологический инструмент содержит трубчатый проводник 1, который со стороны канюли 2 снабжен резиновым цилиндрическим патрубком 3, соединенным с краном 4, имеющим запорный орган 5. Проводник 1 со стороны, противоположной канюле 2, снабжен соединительной трубкой 6 с насаженным втулкодержателем 7 с рукояткой 8, закрепленной винтом 9. Соединительная трубка 6 имеет винт 10 для фиксации иглы и на конце наружную резьбу, на которую навинчивается обтуратор 11 конусообразной формы, переходящей в цилиндрическую.

В канале проводника 1 установлена игла 12, имеющая возможность изменения длины ее вылета.

Гинекологический инструмент работает следующим образом.

После обработки наружных половых органов, шейка матки обнажается зеркалами, обрабатывается йодом, передняя губа захватывается двумя парами пулевых щипцов и в цервикальный канал вводится обтуратор 11 инструмента. Пулевые щипцы соединяются с рукояткой 8 втулкодержателя 7 с помощью резиновых колец. Втулкодержатель насажен на соединительную трубку 6 и закрепляется винтом 9. Инструмент кладется на подставку и, таким образом, исключается необходимость фиксации устройства в цервикальном канале руками.

После этого игла 18, заключенная в обтуратор 11, выступает на длину 15 мм, тем самым исключается травма матки, и также соседних с ней органов малого таза.

Открывается кран 4 и выпускаются около"О плодные воды из расчета 8 мл на одну неделю беременности. После выведения соответствующего количества околоплодных вод кран 4 закрывается. Корпус крана 4 соединяется со шприцом Жане, наполненным гипертоническим раствором хлорида натрия, кран открывается и вводится интраамниально гипертонический раствор хлорида натрия из расчета 10 мл на 1 неделю беременности. После введения гипертонического раствора кран 4 закрывается, обтуратор ll

2О извлекается из цервикального канала, шейка матки обрабатывается йодом.

Гинекологический инструмент, содержащий трубчатый проводник с краном и канюлей для подсоединения к шприцу и коническим обтуратором, отличающийся тем, что, с целью предупреждения травмирования тканей при прерывании беременности во

З0 втором триместре, он снабжен иглой, установленной в канале проводника с возможностью изменения длины ее вылета.
