Дренажная система для лечения гидроцефалии

Дренажная система для лечения гидроцефалии

Иллюстрации

Показать все

Реферат



Изобретение относится к медицине, в частности к медицинской технике - имплантируемым системам для лечения гидроцефалии. Цель - совмещение насосной функции с возможностью введения лекарственных или диагностических препаратов в желудочки мозга. Дренажная система для лечения гидроцефалии содержит кардиальный 1 и вентрикулярный 2 катетеры и клапанную систему, размещенную между катетерами, которая включает камеру с перегородкой 3, разделяющей ее на кардиальную 5 и вентрикулярную 4 полости, причем перегородка 3 имеет отверстие 6, в котором установлен клапан, размещенный в кардиальной части, камера клапанной системы выполнена в виде эластичной трубки, перегородка камеры - из упругого материала, а клапан выполнен в виде глухой эластичной трубки 7 с продольными, равномерно размещенными по окружности прорезями, и установленной в ней с зазором упругой каркасной трубки 9 с перфорацией. 2 ил.

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (51) 5 А 61 М 25/00

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К А ВТОРСКОМУ СВИДЕТЕЛЬСТВУ б д 5

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ СССР (21) 4492590/30-14 (22) 27.06.88 (46) 23.11.90. Бюл. № 43 (71) Тартуский государственный университет (72) Я. М. Ээлмяэ и Ю. Г. Тюваев (53) 615.475 (088.8) (56) Патент США № 3595240, кл. 128 †2 (А 61 М 25/00), !971. (54) ДРЕНАЖНАЯ СИСТЕМА ДЛЯ ЛЕЧЕНИЯ ГИДРОЦЕФАЛИИ (57) Изобретение относится к медицине, в частности к медицинской технике — имплантируемым системам для лечения гидроцефалии. Цель — совмещение насосной функции с возможностью введения лекарственных илн

„„SU„„1607819 А 1

2 диагностических препаратов в желудочки мозга. Дренажная система для лечения гидроцефалии содержит кардиальный 1 и вентрикулярный 2 катетеры и клапанную систему, размещенную между катетерами, которая включает камеру с перегородкой 3, разделяющей ее на кардиальную 5 и вентрикулярную

4 полости, причем перегородка 3 имеет отверстие 6, в котором установлен клапан, размещенный в кардиальной части, камера клапанной системы выполнена в виде эластичной трубки, перегородка камеры — из упругого материала. а клапан выполнен в виде глухой эластичной трубки 7 с продольными, равномерно размещенными по окружности прорезями, и установленной в ней с зазором у пругой каркасной трубки 9 с перфорацией.

2 ил.

1607819

20

Фо рм ула изоб ретения

Изобретение относится к медицине, в частности к медицинской технике — имплантируемым системам для лечения гидроцефа;:ии.

Целью изобретения является совмещение насосной функции с возможностью введения лекарственных или диагностических препаратов в желудочки мозга.

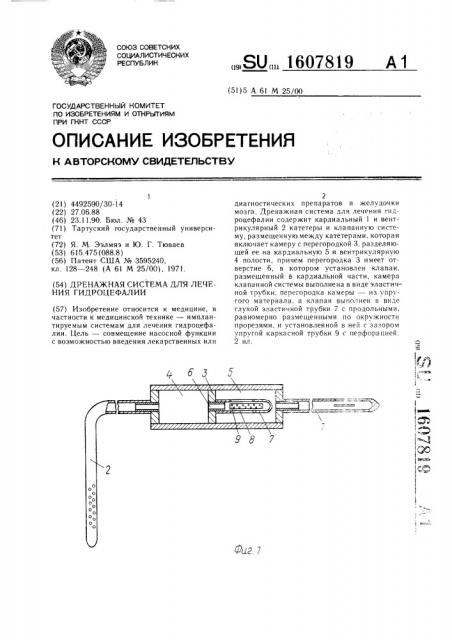

На фиг. 1 представлена дренажная система, общий вид, разрез; на фиг. 2 — клапанная система, разрез.

Дренажная система для лечения гидроцефалии содержит кардиальный 1 и вентрикулярный 2 катетеры, присоединенные к торцам цилиндрической клапанной системы, размещенной между катетерами, которая включает камеру с перегородкой 3, разделяющей ее на вентрикулярную 4 и кардиальную 5 полости, причем перегородка 3 имеет отверстие 6, в котором установлен сообщающийся с ним клапан, размещенный в кардиальной полости 5. Камера клапанной системы выполнена в виде эластичной трубки, перегородка 3 камеры — из упругого материала.

Клапан выполнен в виде глухой эластичной трубки 7 с продольными, равномерно размещенными по окружности прорезями 8 и установленной в ней с зазором упругой каркасной фенестрированной трубки 9 с перфорацией.

Используют дренажную систему следующим образом.

На первом этапе операции разрезом около правого угла нижней челюсти обнажают шейную вену, в которую вводят под рентгеновским контролем кардиальный катетер до правого предсердия.

На втором этапе операции производят дугообразный разрез на голове длиной 4—

5 см и делают фрезевое отверстие в 3 — 4 см сзади и 3 — 4 см выше наружного слухового прохода. Через 3 — 4 мм-вый разрез твердой мозговой оболочки пунктируют правый боковой желудочек головного мозга с введением в него вентрикулярного катетера.

На третьем этапе операции образуют тоннель под кожей, направленный от фрезевого отверстия к разрезу в области правого угла нижней челюсти, путем трубкообразного инструмента.

В тоннель до его середины вводят клапанную систему, соединяющуюся с кардиальным катетером и вентрикулярным катетером. 3атем мягкие ткани наглухо зашивают.

Функцию системы проверяют пункцией кардиальной камеры клапана через кожу с аспирацией и последующим обратным введением аспирационного ликвора шприцом.

Изобретение позволяет совместить насосную функцию системы и возможность введения лекарственных или диагностических препаратов в желудочки головного мозга.

Дренажная система для лечения гидроцефалии, содержащая кардиальный и вентрикулярный катетеры и клапанную систему, размещенную между катетера ми, которая включает камеру с перегородкой, разделяющей ее на кардиальную и вентрикулярную полости, причем перегородка имеет отверстие, в котором установлен клапан, размещенный в кардиальной части, отличающаяся тем, что, с целью совмещения насосной функции с возможностью введения лекарственных или диагностических препаратов в желудочки мозга, камера клапанной системы выполнена в виде эластичной трубки, перегородка камеры — из упругого материала, а клапан выполнен в виде глухой эластичной трубки с продольными равномерно размещенными по окружности прорезями и установленной в ней с зазором упругой каркасной трубки с перфорацией.

1607819

ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР

113035, Москва, Ж вЂ” 35, Раушская наб., д. 4 5

Производственно-издательский комбинат «Патент», г. Ужгород, ул. Гагарина, 101

Редактор В. Бугренкова

Заказ 3576

Составитель Г. Фролова

Техред А. Кравчук Корректор М. Самборская

Тираж 474 Подписное
