Реферат



Изобретение относится к аппаратам химической технологии для проведения процессов жидкостной экстракции и позволяет интенсифицировать процессы массообмена за счет увеличения поверхности контакта фаз и снижения гидравлического сопротивления. В смесительных секциях экстрактора установлены жалюзи из просечно-вытяжных листов, а плоские перегородки с перфорированными уголками, установленные в смесительных секциях, имеют различную длину, такую, что в каждой паре уголков вершина одного уголка находится на уровне концов другого, при этом жалюзи расположены между стенками уголков и образуют равноудаленные плоскопараллельные каналы. 3 ил., 1 табл.

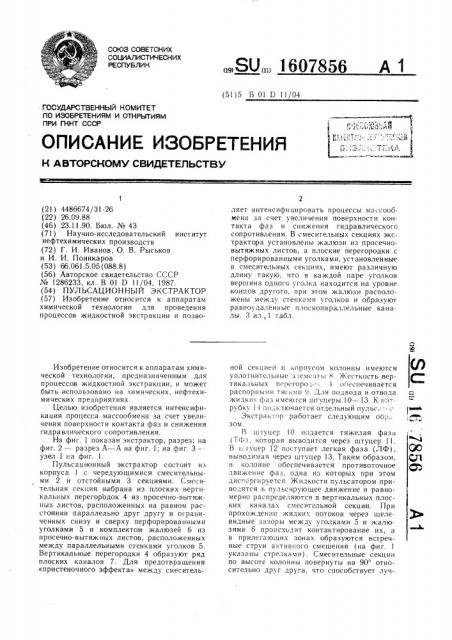

СОЮЗ СОВЕТСКИХ

СО1!)4АЛИСТИЧЕСКИХ

РЕСПУБЛИК (51)5 В 01 D 11/04

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

H А BTOPCHOMY СВИДЕТЕЛЬСТВУ

QO

С

СЬ

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ СССР (2! ) 4486674/31-26 (22) 26.09.88 (46) 23.11.90. Бюл. № 43 (71) Научно-исследовательский институт нефтехимических производств (72) Г. И. Иванов, О. B. Рыськов и И. И. Поникаров (53) 66.061.5.05 (088.8) (56) Авторское свидетельство СССР № 1286233, кл. В 01 D 11/04, 1987. (54) ПУЛЬСАЦИОННЫЙ ЭКСТРАКТОР (57) Изобретение относится к аппаратам химической технологии для проведения процессов жидкостной экстракции и позвоИзобретение относится к аппаратам химической технологии, предназначенным для процессов жидкостной экстракции, и может быть использовано на имических, нефтехимических предприятиях.

Целью изобретения является интенсификация процесса массообмена за счет увеличения поверхности контакта фаз и снижения гидра влического сопротивления.

На фиг. 1 показан экстрактор, разрез; на фиг. 2 — — разрез А — А на фиг. 1; на фиг. 3-узел 1 на фиг. l.

Пульсационный экстрактор состоит из корпуса 1 с чередующимися смесительными 2 и отстойными 3 секциями. Смесительная секция набрана из плоских вертикальных перегородок 4 из просечно-вытяжных листов, расположенных на равном расстоянии параллельно друг другу и ограниченных снизу и сверху перфорированными уголками 5 и комплектом жалюзей 6 из просечно-вытяжных листов, расположенных между параллельными стенками уголков 5.

Вертикальные перегородки 4 образуют ряд плоских каналов 7. Для предотвращения

«пристеночного эффекта» между смесительЛК„1607856 А 1 ляет интенсифицировать процессы массообмена за счет увеличения поверхности контакта фаз и снижения гидравлического сопротивления. В смесительных секциях экстрактора установлены жалюзи из просечновытяжных листов, а плоские перегородки с перфорированными уголками, установленные в смесительных секциях, имеют различную длину такую, что в каждой паре уголков вершина одного уголка находится на уровне концов другого, при этом жалюзи расположены между стенками уголков и образуют равноудаленные плоскопараллельные каналы. 3 ил., 1 табл. ной секцией и корпусом колонны имеются уплотнитсльные s,råì "!Th! 8. Жесткость вертика. ьных и-регоро,, :; 4 обеспечивается распорными тягами 9. зля подвода и отвода жидких фаз имеюгся штуцеры 10 — 13. К иатрубку 14 подк1ючается отдельный пульс,,;

Зкстрак1ор работает следующим обр,. зом.

В штуцер 10 подается тяжелая фаза (ТФ1, котор"ÿвыводится через шту:цер 11.

В r!. упер 12 поступает легкая фаза (ЛФ), выводимая через штуцер 13. Таким образом, в колонне обеспечивается противоточное движение фаз, одна из которых при этом дис ергируется. Жидкости пульсатором приводятся в пульсирующее движение и равномерно распределяются в вертикальных плоских каналах смесительной секции. При прохождении жидких потоков через щелевидные зазоры между уголками 5 и жалюзями 6 происходит контактирование их, а в прилегаю цих зонах образуются встречные струи активного смешения (на фиг. 1 указаны стрелками) . Смесительные секции по высоте колонны повернуты на 90 относительно друг друга, что способствует луч1607856

Формула изобретения м/ 1 1 3

Зкстрактор

62,5

78,3

150

Известный

Предлагаемый

0,205

0,401 шему перераспределению фазовых потоков через каждую отстойную зону 3.

Экстрактор можно эксплуатировать в различных режимах. Критерием для перевода на соответствующий режим работы служит фактор физико-химических величин

Т= ро "/ p Ap g = 1000 — 250000, где р, р — плотность и вязкость системы; о — межфазное натяжение; Лр — разность плотностей фаз; д — ускорение свободного падения.

Г!ри Т(5000 экстрактор можно эксплуатироваить в гравитационном режиме, при

T)5000 следует накладывать пульсации на поток.

Экспериментальная проверка экстрактора выполнена на пилотной установке (диаметр колонны 400 и 500 мм) по гидродинамике на системе дизельное топливо †во, по массообмену — на модельной системе вода †бензойн кислота †дизтопли, на промышленной — нефтяные масла — фенол.

Результаты экспериментов представлены в таблице. Проведена оценка массообмена в системе вода — бензойная кислота — дизтопливо с учетом фактора энергоэффективности и степени извлечения.

Здесь 71 — " " ") 100% — степень извлек

Vо(ээе — й

v> х. чения;

Ф = — фактор энергоэффектнаносW

9 ВЭТCI ти;

V,, V,, — расход сплошной и дисперсной фаз;

У„, Y» — начальная и конечная концент рации бензойной кислоты в воде, г/л;

Л „— начальная концентрация бензойной кислоты в дизтопливе, г/л;

1ф = V;+ V — предельная суммарная нагрузка по обеим фазам, мз/м ч.

ВЭТС вЂ” высота, эквивалентная теоретическая ступени, м;

I=A .f — интенсивность пульсации, м/ч;

А, f — амплитуда и частота пульсаций.

Как видно из представленных данных, предложенный экстрактор почти в два раза эффективнее известного экстрактора по фактору энергоэффективности (Фэ); степень извлечения выше — на 40%.

Кроме того, область использования экстрактора значительно шире, так как за счет конструктивных усовершенствований фактор физико-химических величин (Т) и данных

15 аппарата составляет 250000 (у известного

120000), что позволяет использовать его в широком диапазоне промышленных сред, обеспечивая высокую эффективность разделения и массообмена при значительной экономии энергозатрат.

Г1ульсационный экстрактор, содержащий вертикальный цилиндрический корпус, разделенный по высоте на отстойные и смесительные секции, установленные в смесительных секциях пакеты вертикальных плоских перегородок с элементами контактирования в виде перфорированных уголков, укрепленных на торцах перегородск, 30 отличающийся тем, что, с целью интенсификации процесса массообмена за счет увеличения поверхности контакта фаз и снижения гидравлического сопротивления, смесительные секции снабжены жалюзями из просечно-вытяжных листов, расположенных

35 между уголками и образующих равноудаленные плоскопараллельные каналы, а соседние плоские перегородки выполнены различной длины так, что в каждой паре уголков вершина одного уголка расположена на уровне концов другого.
