Реферат



Изобретение относится к устройствам для разделения неоднородных смесей и позволяет повысить эффективность работы. Исходная смесь подается под давлением через тангенциальный патрубок 2 в корпус 1 и закручивается в центральной части корпуса 1, ограничивается в центральной части корпуса 1, ограниченной электродами 5. Флотация осуществляется воздействием воздуха в виде пузырьков из аэратора 7. Мелкие пузырьки газа выделяются на поверхности пластин 6 при электролизе воды. Неофлотированные частицы шлама движутся к патрубку 3 отвода камерного продукта и выводятся из аппарата. Площадь электродов 5 в аппарате в несколько раз больше, чем в прототипе и в электролизе участвуют обе стороны пластины 6, а размещение пластин 6 позволяет регулировать общую площадь электродов 5, что дает возможность оптимизировать условия аэрации и флотации. 1 з.п. ф-лы, 3 ил.

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК

„„SU„„1607960 А 1 (51)5 В 04 С 9/00

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АBTOPCHOMY СВИДЕТЕЛЬСТВУ (.Ь

CO 3

СР

Dm

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

IlO ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ СССР (21) 4634061/23-26 (22) 09.01.89 (46) 23.11.90. Бюл. № 43 (71) Научно-исследовательский и проектный институт обогащения и механической обработки полезных ископаемых «Уралмеханобр» и Всесоюзный комплексный научно-исследовательский и конструкторско-технологический институт водоснабжения, канализации, гидротехнических сооружений и инженерной гидрогеологии «Водгео» (72) С. Л. Орлов, В. Т. Пономарев и О. Ш. Косашвили (53) 621.928.37 (088.8) (56) Авторское свидетельство СССР № 517323, кл. В 04 С 9/00, 1973. (54) ГИДРОЦИКЛОН-ФЛОТАТОР (57) Изобретение относится к устройствам для разделения неоднородных смесей и поз4

2 воляет повысить эффективность работы.

Исходная смесь подается под давлением через тангенциальный патрубок 2 в корпус 1 и закручивается в центральной части корпуса 1, ограничивается в центральной части корпуса 1, ограниченной электродами 5.

Флотация осуществляется воздействием воздуха в виде пузырьков из аэратора 7.

Мелкие пузырьки газа выделяются на поверхности пластин 6 при электролизе воды.

Неофлотированные частицы шлама движутся к патрубку 3 отвода камерного продукта и выводятся из аппарата. Площадь электродов 5 в аппарате в несколько раз больше, чем в прототипе, и в электролизе участвуют обе стороны пластины 6, а размещение пластин 6 позволяет регулировать общую площадь электродов 5, что дает возможность оптимизировать условия аэрации и флотации. 1 з.п.ф-лы, 3 ил.

1607960

ЗО

Изобретение относится к устройствам для разделения неоднородных сред и может быть использовано в горнорудной, металлургической и химической промышленности.

Цель изобретения — повышение эффективности в работе.

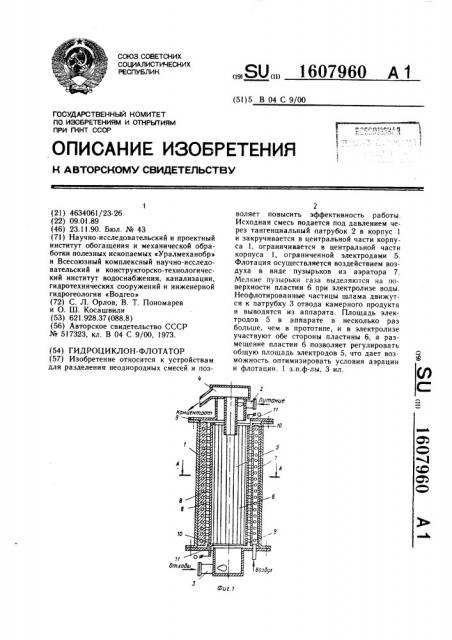

На фиг. 1 представлен гидроциклонфлотатор, общий вид; на фиг. 2 — сечение

А — А на фиг. 1; на фиг. 3 — пластины, присоединенные к кольцу изолятором.

Гидроциклон-флотатор включает цилиндрический корпус 1, тангенциальные патрубки подачи 2 питания и отвода 3 камерного продукта, устройство 4 для отвода концентрата, электроды 5, установленные соосно корпусу 1 и выполненные в виде вертикальных пластин 6, размещенных с зазором и с наклоном в сторону, противоположную направлению подачи исходной смеси с частичным перекрытием соседних пластин

6 в радиальном направлении, аэратора 7, расположенного между корпусом 1 и электродами 5 по всей высоте корпуса 1 и состоящего из перфорированных эластичных элементов 8. Пластины 6 присоединены к кольцам 9, расположенным в верхней и нижней частях корпуса 1, при этом каждая пластина 6 присоединена с одной стороны к кольцу 9 изолятором 10, а соседняя пластина 6 имеет изолятор 10 с противоположной стороны. К кольцам 9 через тоководы 11 подается ток различной полярности от источника постоянного тока (не показан). Присоединение пластин 6 к источнику тока может быть осуществлено и каким-либо другим образом, например каждая пластина 6 присоединена к источнику тока отдельным тоководом.

Гидроци клон-флотатор работает следующим образом.

Питание подается под давлением через тангенциальный патрубок 2 в корпус 1, в центральной части корпуса 1, ограниченной электродами 5, пульпа закручивается. Гидрофобные частицы флотируются диспергированным воздухом в виде пузырьков 1,0—

5,0 мм из аэратора 7, проходят через щели между пластинами 6 к центру корпуса 1, где выходящим потоком вместе с пузырьками газа с электродов 5 размером

0,01 — 1,0 мм выводятся через устройство 4 вывода концентрата. Мелкие пузырьки воздуха размером 0,1 — 1 мм выделяются на поверхности пластин 6 при электролизе воды и разложении ее на кислород и водород в зазоре между пластинами 6 при подаче тока различной полярности на соседние пластины 6.

Неофлотированные твердые шламовые частицы в центробежном поле движутся навстречу пузырькам воздуха и оседают на пластины 6, перемещаются потоком в круговом направлении в сторону патрубка 3 отвода камерного продукта.

Испытания гидроциклона-флотатора проводились при флотации суспензии, содержащей 5 г/л порошка закиси меди размером 5 мкм.

Площадь электродов 5 в предлагаемом устройстве в несколько раз больше, чем в известном, и в электролизе участвуют обе стороны пластины 6, расположение которых предоставляет возможность регулировать общую площадь электродов 5, что позволяет создавать оптимальные условия аэрации и флотации.

Формула изобретения ! . Гидроциклон-флотатор, включающий к,рг: с с тангенциальными патрубками подлчи питания и отвода продукта разделения, аэратор, электроды, присоединенные к источнику постоянного тока, и устройство для отвода концентрата, отличающийся тем, что, с целью повышения эффективности в работе, электроды выполнены в виде установленных соосно с корпусом вертикальных пластин, размещенных с зазором и с углом наклона в направлении, противоположном направлению подачи исходной смеси, при этом каждая пластина частично перекрывает соседнюю в радиальном направлении, соседние пластины присоединены к разноименным полюсам, а аэратор размещен между электродами и корпусом по всей высоте корпуса.

2. Гидроциклон-флотатор по п. j, отличающийся тем, что он снабжен кольцами, размещенными в верхней и нижней частях корпуса, при этом пластины присоединены к полюсам посредством колец с изоляторами, а соседняя пластина имеет изолятор с противоположной стороны.
