Дисковая пила

Дисковая пила

Иллюстрации

Показать все

Реферат



Изобретение относится к обработке камня, а именно к дисковым пилам со сменными резцами, используемыми на камнедобывающих машинах для резки камня и других подобных материалов. Цель изобретения - уменьшение энергозатрат и износа режущих элементов. Это достигается тем, что пазы 2 наклонены под углом α, который определяется по формуле α=ARC TG(2,5-0,05Σ), где Σ - предел прочности обрабатываемого материала при сжатии. 1 ил.

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (51)5 В 28 D 1/04

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К А BTOPCKOMV СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

flQ ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ СССР (61) 1518134 (21) 4454490/23-33 (22 ) 12.04.88 (46) 23.11.90. Бюл. № 43 (71) Ленинаканский филиал Ереванского политехнического института им. К. Маркса (72) М. Т. Согоян (53) 679.8.053.1 (088.8) (56) Авторское свидетельство СССР № 1518134, кл. В 28 D 1/04, 1986.

„„SU„„1608059 А 2 (54) ДИСКОВАЯ ПИЛА (57) Изобретение относится к обработке камня, а именно к дисковым пилам со сменными режущими резцами, используемыми на камнедобывающих машинах для резки камня и других подобных материалов. Цель изобретения — уменьшение энергозатрат и износа режущих элементов. Это достигается тем, что пазы 2 наклонены под углом а, который определяется по формуле n=arcctg (2,5— — 0,05о), где о — предел прочности обрабатываемого материала при сжатии. 1 ил.

1608059

Форл1ула изобретения

Составитель Е. Булеков

Редактор И. Шулла ТехредА. Кравчук Корректор Л. Пилипенко

Заказ 3587 Тираж 502 Г1одписное

ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР

113035, Москва, Ж вЂ” 35, Раушская наб., д. 4/5

Г1роизводственно-издательский комбинат «11атент», г. Ужгород, ул. Гагарина, 101

Изобретение относится к обработке камня, а именно к дисковым пилам со сменными режущими резцами, используемым на камнедобывающих машинах для резки камня и других подобных материалов, и является усовершенствованием изобретения по авт. св. № 1518134, Целью изобретения является уменьшение энергозатрат и износа режущих элементов.

На чертеже изображен корпус диска с

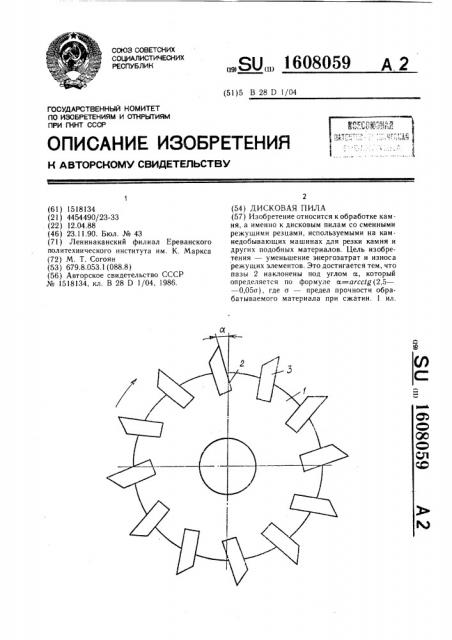

11аклонными пазами.

Дисковая пила содержит корпус 1, по периферийной кромке которого в наклонных пазах 2 расположены резцы 3.

Пила работает следующим образом. 15

Корпус 1 пилы насаживается на вал камнерезной машины и в процессе резания совершает вращательные движения, перемещаясь вдоль обрабатываемого материала.

При этом за счет наклона паза против движения диска увеличивается значение заднего угла резца и образуется передний положительный угол, способствующий уменьшению энергоемкости процесса резания и износа режущего элемента.

Угол наклона паза а определяется по формуле а=arcctg(2,5 — 0,05о), где о — предел прочности обрабатываемого материала при сжатии.

Эксперименты проводят на камнерезной машине типа СМР— 0261, средняя прочность камня находится в пределах 5 — 80 МПа, потребляемая мощность электродвигателей регистрируется самопишущим ваттметром типа

Н вЂ” 348, угол наклона паза изменяется в пределах а= — 10, — 5, О, 5, 10, 15, 20, скорость подачи машины 2,4 м/мин, диаметр диска 1250 мм.

На основании проведенных экспериментов установлено, что при сг,— 10, a=

80 МПа потребляемая мощность максимальная, а при сс=5 минимальная, при а=20;

a=5 МПа мощность минимальная.

Таким образом, при обработке камня и подобных материалов угол наклона паза диска должен быть направлен против движения диска 0(п. Конкретное значение угла наклона зависит от прочностных характеристик обрабатываемого камня.

Дисковая пила по авт. св. № 1518134, отличающаяся тем, что, с целью уменьшения энергозатрат н износа режущих элементов, угол сс наклона паза определяется по формуле и=агсс1д(2,5 — 0,05a), где a — предел прочности обрабатываемого материала при сжатии.
