Трубчатый озонатор

Трубчатый озонатор

Иллюстрации

Показать все

Реферат



Изобретение относится к озонаторам, используемым в установках по очистке промышленных сточных вод, подготовке питьевой воды и воды плавательных бассейнов, в химической технологии для интенсификации процессов окисления, для дезинфекции и дезодорации помещений, а также овощехранилищ и во многих других отраслях народного хозяйства и позволяет повысить производительность озонатора и упростить технологию изготовления. Трубчатый озонатор содержит разрядные элементы, выполненные в виде цилиндрических коаксиально расположенных электродов, с установленными между ними диэлектрической трубкой, причем наружный электрод выполнен заземленным, а внутренний электрод - в виде стержня. Диаметрвысокопотенциального электрода выполняют равным 0,25-1,00 мм, при этом соотношение диаметров наружного и внутреннего электродов равно 6-10. 2 ил.

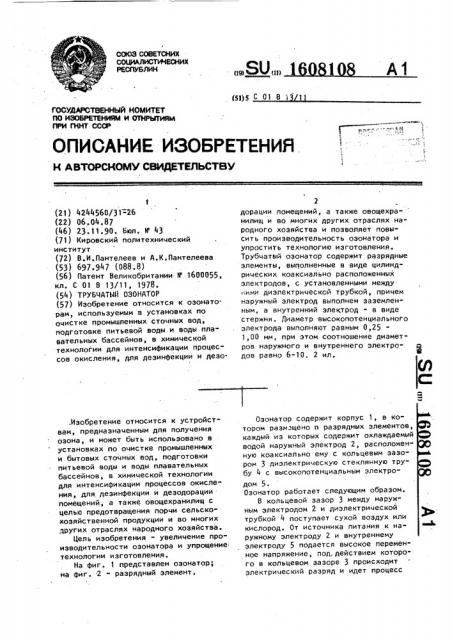

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (19) (Ю (51)5 C 01 8

ОЛИСАНИЕ ИЗОБРЕТЕНИЯ

1, rñ% fß

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

fIO ИЗОБРЕТЕНИЯМ И О1ТНРЫТИЯМ

ПРИ ГКНТ СССР

Н АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (21) 4244560/31=26 (22) 06.04.87 (46) 23 ° 11.90. Вюл. М 43 (71) Кировский политехнический институт (72) В.И.Пантелеев и А.К.Пантелеева (53) 697.947 (088.8) (56) Патент Великобритании и 1600055, кл. С 01 В 13/11, 1978. (54) ТРУ6ЧАТЙ1 ОЗОНАТОР (57) Изобретение относится к озонато. рам, используемым в установках по очистке промышленных сточных вод, подготовке питьевой воды и воды плавательных бассейнов, в химической технологии для интенсификации процессов окисления, для дезинфекции и дезо.Изобретение относится к устройствам, предназначенным для получения озона, и может быть использовано в установках по очистке промышленных и бытовых сточных вод, подготовки питьевой воды и воды плавательных бассейнов, в химической технологии для интенсификации процессов окисления, для дезинфекции и дезодорации помещений, а также овощехранилищ с целью предотвращения порчи сельскохозяйственной продукции и во многих других отраслях народного хозяйства.

Цель изобретения - увеличение про" изводительности озонатора и упрощение технологии изготовления.

На фиг. 1 представлен озонатор; на фиг. 2 - разрядный элемент.

2 дорации помещений, а также овощехранилищ и во многих других отраслях народного хозяйства и позволяет повысить производительность озонатора и упростить технологию изготовления.

Трубчатый озонатор содержит разрядные элементы, выполненные в виде цилиндрических коаксиально расположенных электродов, с установленными между

-;ими диэлектрической трубкой, причем наружный электрод выполнен заземленным, а внутренний электрод - в виде стержня. Диаметр высокопотенциального электрода выполняют равным 0,251,00 мм, при этом соотношение диаметров наружного и внутреннего электродов равно 6-10 ° 2 ил.

Озонатор содержит корпус 1, в котором размещено и разрядных элементов, каждый из которых содержит охлаждаемый водой наружный электрод 2, расположенную коаксиально ему с кольцевым зазором 3 диэлектрическую стеклянную трубу 4 с высокопотенциальным электродом 5.

Озонатор работает следующим образом.

В кольцевой зазор 3 между наружным электродом 2 и диэлектрической трубкой 4 поступает сухой воздух или кислород. От источника питания к наружному электроду 2 и внутреннему электроду 5 подается высокое переменное напряжение, под. действием которого в кольцевом зазоре 3 происходит электрический разряд и идет процесс

1608108

45 электросинтеза озона. Тепло, выделяемое при электрическом разряде, отводится за счет охлаждения водой заземленных наружных электродов 2.

Пример. Изготовлен предлагаемый озонатор и проведена его экспериментальная проверка и сравнение с конструкцией озонатора, имеющего диаметр наружного электрода 76 мм, ширину разрядного промежутка и толщину стеклянного диэлектрика 2 мм. .Вместо одного разрядного элемента с внутренним диаметром наружных электродов 76 мм установлено 40 разрядных элементов с внутренним диаметром наружных электродов 7 мм при ширине разрядного промежутка и толщине диэлектрика 1,5 мм и диаметром внутреннего электрода 1 мм. В качестве диэлектричевких трубок в этом озонато;ре используют стеклян, ые капилляры.

Сравнительный анализ показывает, что в такой конструкции объем разрядной зоны, т.е. объем, в котором идет процесс электросинтеза озона, увеличивается в 2 раза, а поверхность охлаждения разрядной зоны, пропорциональная площади наружных электродов, охлаждаемых водой, увеличивается в 3 раза, что способствует лучшему отводу тепла из зоны разряда и, как следствие, увеличению производительности озонатора. Кроме .того, малый радиус кривизны высокопотенциальных электродов создает более благоприятные условия для возникновения разряда между электродами, что приводит к увеличению разрядного тока, а следовательно, и к увеличению производительности озонатора.

Выбор величины диаметра внутреннего электрода, равной 0,25-1,0 мм, обусловлен тем, что при выполнении диаметра внутреннего электрода менее

0,25 мм усложняется технология сборки озонатора и увеличивается количество выделяемого тепла (из-за большой плотности токов), что приводит к разложению озона в разрядной зоне и снижению производительности озонатора. Выбор диаметра внутреннего электрода более 1,0 мм приводит к увеличению габаритов разрядных элементов и уменьшению производительности озонатора. Соотношение диаметров наружного и внутреннего электродов предлагается равным 6-10.

Конструктивное исполнение озонатора с указанным соотношением диаметров внутреннего и наружного электродов позволяет увеличить более чем в 23 раза объем разрядной зоны и в 45 раз ее поверхность охлаждения без увеличения габаритов озонатора, что позволяет увеличить производительность озонатора в 2-3 раза.

Таким образом, создан малогабаритный, компактный озонатор с упрощенной конструкцией, т.е. обеспечивается высокая производительность при малых габаритах.

Формула изобретения

Трубчатый озонатор, содержащий разрядные элементы, выполненные в виде цилиндрических коаксиально расположенных электродов, с установленной между ними диэлектрической трубкой, причем наружный электрод выполнен заземленным, а внутренний электрод выполнен в виде стержня, о т л ич а ю щ м и с я тем, что, с целью увеличения производительности озонатора и упрощения технологии изготовления, диаметр высокопотенциального электрода выполняют равным 0,251,0 мм, при этом соотношение диаметров наружного и внутреннего электродов равно 6-10.

1608108

Фиг.2
