Способ получения гептагидрата сульфата железа (ii)

Способ получения гептагидрата сульфата железа (ii)

Иллюстрации

Показать все

Реферат



Изобретение относится к способу получения гептагидрата сульфата железа (П), используемого главным образом в производстве железосодержащих пигментов и в сельском хозяйстве в качестве мелиоранта. Способ позволяет упростить процесс и увеличить выход целевого продукта. Способ заключается в том, что в суспензию полученную вакуум-кристаллизацией из кислых растворов сульфатов железа (П) с предварительным осветлением исходных растворов в присутствии ПАВ, вводят ПАВ при достижении степени кристаллизации гептагидрата сульфата железа (П) из раствора 0,2 - 0,5 в количестве 0,005-0,05 мас.% к FE SO<SB POS="POST">4</SB> в растворе. 1 з.п. ф-лы, 1 табл.

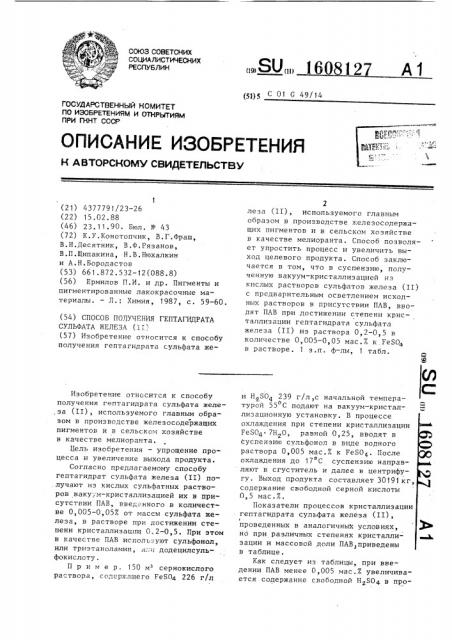

А1

СОЮЗ СОВЕТСНИХ

СОЦИАЛИСТИЧЕСНИХ

РЕСПУБЛИН (19) (ll) (цg С 01 С 49/14

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К А BTOPCHOMY СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ НОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И OTMPblTHRM

ПРИ ГКНТ СССР (21) 4377791/23-26 (22) 15.02.88 (46) 23.11.90. Бюл. ))- 43 (72) К.У.Конотопчик, В.Г.Фраш, В.Н.Десятник, В.Ф.Рязанов, В.П.Щипакина, H.Â.Íþõàëêèí и А.Н.Бородастов (53) 661.872.532-12(088.8) (56) Ермилов П.И. и др. Пигменты и пигментированные лакокрасочные материалы. — Л.: Химия, 1987, с. 59-60. (54) СПОСОБ ПОЛУЧГНИЯ ГЕПТАГИДРАТА

СУЛЪФАТА ЖЕЛЕЗА (Т (57) Изобретение относится к способу получения гептагидрата сульфата жеИзобретение относится к способу получения гептагидрата сульфата желе.за (ТТ), используемого главным образом в производстве железосодержащих пигментов и в сельском хозяйстве в качестве мелиоранта.

Цель изобретения — упрощение процесса и увеличение выхода продукта.

Согласно предлагаемому способу гептагидрат сульфата железа (II) получают из кислых сульфатных растворов вакуум-кристаллизацией их в присутствии ПАВ, введенного в количестве 0,005-0,05% от массы сульфата железа, в растворе при достижении степени кристаллизации 0,2-0,5. При этом в качестве ПАВ используют сульфонол, или триэтаноламин, и.;и додецилсульфокислоту.

Пример. 150 м сернокислого раствора, содержащего РеБ04 226 г/л

2 леза (II), используемого главным образом в производстве железосодержащих пигментов и в сельском хозяйстве в качестве мелиоранта. Способ позволяет упростить процесс и увеличить выход целевого продукта. Способ заключается в том, что в суспензию, полученную вакуум-кристаллизацией из кислых растворов сульфатов железа (II) с предварительным осветлением исходных растворов в присутствии ПАВ, вводят ПАВ при достижении степени кристаллизации гептагидрата сульфата железа (II) из раствора 0,2-0,5 в количестве 0,005-0,05 мас.%. к FeSO> в растворе. 1 з.п. ф-лы, 1 табл. и Н SO 239 г/л,с начальной температурой 55 С подают на вакуум-кристаллизационную установку. В процессе охлаждения при степени кристаллизации

FeSOg 7H O, равной 0,25, вводят в

Суспензию сульфонол в виде водного раствора 0,005 мас.% к FeSO После охлаждения до 17 С суспензию направляют в сгуститель и далее в центрифугу. Выход продукта составляет 30191кг, содержание свободной серной кислоты

0,5 мас.%.

Показатели процессов кристаллизации гептагидрата сульфата железа (II), I проведенных в аналогичных условиях, но при различных степенях кристаллизации и массовой доли ПАВ>приведены в таблице.

Как следует из таблицы, при введении ПАВ менее 0,005 мас.% увеличивается содержание свободной Н БО в про1608127 дукте свыше 0,5%, при более 0>05 мас.7.

ПАВ увеличение выхода целевого продукта не наблюдается. Введение ПАВ при степени кристаллизации менее 0,2 или более 0 5 приводит к увеличению содержания НОЯ02 в целевом продукте и снижению его выхода. Что касается примесей, то их содержание в готовом продукте практически аналогично во всех приме- 10 рах и колеблется в пределах 2,3

2,7 мас.Х, содержание основного вещества 50 + 0,3 мас.X.

Формула изобретения

Из данных таблицы следует, что предлагаемый способ позволяет повысить ..выход целевого продукта (FeSOg 7H

Значения показателей для примера

) 1

Показателя

j Г

1 ) Нзвестныо

Нонцентрация уеБО1 в растворе, г/л

Нонцеятрания На804 в растворе, г/и

Плотность Раствора, г/см .Ноличество раст1 вора, н Название вводимого flA8.226

226

226

226

226

226

226

226

226

226 г39

239 239 гз9 гз9

2З9

239

239

239 г39

239

1,336 1,33> 1,334 1,334 1,334 1,334 1„334 1,334 1,334

1,3З4

1,334

150 l 5O

150

15О

16О

15О

150

Супьфонол три- Додезтана- цнлпамин сульфокнслота

Сунь4>онол

Сульфовол

Сульфонол

Сульфонол

Супьфоноп

Сунь" фоноп

Сульфонол

0,05 0,06 0,03 0>03

О,ОСЗ О,ОЗ

О,64

О,О2

О,О4

0>50 0,35 О>28 0>55

0,60

0,25 0,20 0,30 0,45 0,15

30191 30108 30506 27403 26303 26495 30338 30598 31104 24810

24785

1 4

0,5

О,6

0,5

0,5

О,5

0,5

50 3 50 2 50,3 50 3 50 1

5О,З 50,3

50.,2

50,3

36,8

3>1,2 45 о

46,2 36,4

45,4

40>6

38,9

46,8 64,6 45,4

Составитель Л.Полетаева

Техред Л. Серд Окова Корректор I 1.Нар о10и

Редактор Б.Яцола

Заказ 3591 Тираж 404 Подпи FIG&

BHHHIIH Государственного комитета по изобретениям и открытиям при ГКНТ СССР

113035, Москва, Ж-35з Раушская наб., д,, 4 /5

Производственно-издательский комбинат "Пат=нт", г,ужгород, ул. Гагар,»1а,101

FIaccosas доня

ПАВ, 2 к PeSOa 1

Степень кристол" пинании Ра804 7НЕО из раствора

Выход Ре$06 7Нео, кг (в натуРе)

Содервание свободной Не804 в продукте, нас,г ,Содервание основ ного вевества в пересчете на уе804>

Выход в пересчете иа Ребоа, Х

1. Способ получения гептагидрата сульфата железа (ТТ), включающий кристаллизацию его из кислых сульфатных растворов в присутствии поверхностно-активного вещества и последующее отделение осадка, о т л и ч а ю щ и йс я тем, что, с целью упрощения процесса и увеличения выхода продукта, поверхностно-активное вещество вводят в суспензию в количестве 0,0050з057 от массы сульфата железа (II) в растворе при достижении степени кристаллизации продукта 0,2-0,5.

2. Способ по п. 1, о т л и ч а юшийся тем, что в качестве поверхностно-активного вещества используют сульфонсл или тризтаноламин, или додецилсульфокислоту.
