Сырьевая смесь для изготовления безобжигового заполнителя

Сырьевая смесь для изготовления безобжигового заполнителя

Иллюстрации

Показать все

Реферат



Изобретение относится к производству строительных материалов и может быть использовано для изготовления безобжигового заполнителя. Для повышения прочности заполнителя при снижении его насыпной плотности, сырьевая смесь для изготовления безобжигового заполнителя содержит в качестве кремнеземсодержащего компонента отходы обогащения железистых кварцитов при отношении общего железа к оксиду кремния 0,05-0,15 и соотношении в смеси отходов обогащения железистых кварцитов и извести по массе 4:1. Получаемый заполнитель характеризуется насыпной плотностью 1010-1080 кг/м<SP POS="POST">3</SP> и прочностью при сжатии 10,4-12,3 МПа. 2 табл.

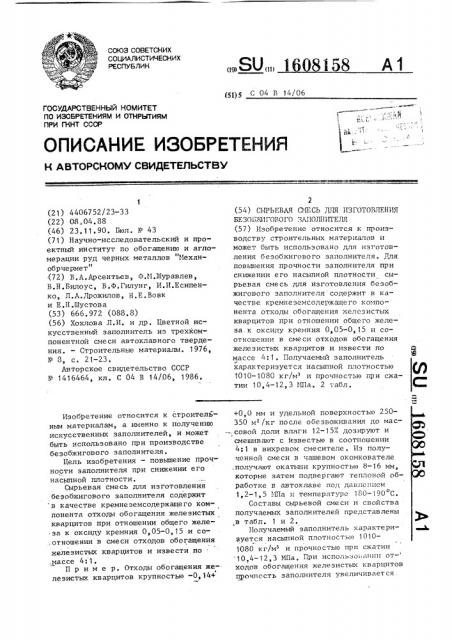

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУбЛИК щ)$ С 04 В 14/06

t, t

rt М

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

ПО. ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ СССР (21) 4406752/23-33 (22) 08,04.88 (46) 23.11.90. Бюл. ¹ 43 (71) Научно-исследовательский и проектный институт по обогащению и агломерации руд черных металлов "Механобрчермет" (72) В.А.Арсентьев, Ф.М.)1(уравлев, В.Н.Билоус, В.Ф.Гилунг, И.И.Есипенко, Л.A.Дрожилов, Н.Е.Вовк и Е.II.Øóñòîâà (53) 666.972 (088,8) (56) Хохлова Л.И. и др. Цветной искусственный заполнитель из трехкомпонентной смеси автоклавного твердения. — Строительные материалы. 1976, №8, с. 21 23.

Авторское свидетельство СССР № 1416464, кл. С 04 В 14/06, 1986.

Изобретение относится к строитель= ным материалам, а именно к получению искусственных заполнителей, и может быть использовано при производстве безобжигового заполнителя.

Цель изобретения — повьппение прочности заполнителя при снижении его насыпной плотности.

Сырьевая смесь для изготовления безобжигового заполнителя содержит в качестве кремнеземсодержащего компонента отходы обогащения железистых кварцитов при отношении общего железа к оксиду кремния 0,05-0,15 и со.отношении в смеси отходов обогащения железистых кварцитов и извести по . ,массе 4: 1.

Пример. Отходы обогащения железистых кварцитов крупностью -0,14+

„Л0„„1 08158 А 1

2 (54) CIIPbFÁÀß СМЕСЬ ДЛЯ ИЗГОТОВЛЕНИЯ

БЕЗОББИГОВОГО ЗАПОЛНИТЕЛЯ (57) Изобретение относится к производству строительных материалов и может быть использовано для изготовления безобжигового заполнителя. Для повышения прочности заполнителя при снижении его насыпной плотности сырьевая смесь для изготовления безобжигового заполнителя содержит в качестве кремнеземсодержащего компонента отходы обогащения железистых кварцитов при отношении общего железа.к оксиду кремния 0,05-0,15 и соотношении в смеси отходов обогащения железистых кварцитов и извести по массе 4:1. Получаемый заполнитель

i характеризуется насыпной плотностью

1010-1080 кг/м и прочностью при сжатии 10,4-12,3 МПа. 2 табл.

+0,0 мм и удельной поверхностью 250350 м /кг после обезвоживания до мас--- совой доли влаги 12-15% дозируют и смешивают с Известью в соотношении

4:1 в вихревом смесителе. Из полученной смеси в чашевом окомкователе ,получают окатыши крупностью 8-16 мм, которые затем подвергают тепловой обработке в автоклаве под давлелием

1,2-1,5 IIIa и температуре 180 †1 С.

Составы сырьевой смеси и свойства получаемых заполнителей представлены ,в табл. 1 и 2 °

Получаемый заполнитель характеризуется насыпной плотностью 10101080 кг/м и прочностью при сжатии 10,4-12,3 МПа. При использо анин от- ходов обогащения железистых кварцитов прочность заполнителя увеличивается.

160<1158

Таблица 1

Состав

Массовая доля компонентов, 7.

Отношешение

Fe/SхОг в отхо дах

Al гОз СаО Ng0

Fe0sö Feг0 Si0z

Прочие п.п.п.

3,5 2,95 70,22 2,18 1,42 2,76 9,18 11,29

6, 9 5,82 63,20 2,63 1,54 2,86 9,37 14,58

9,0 7,68 60,15 3,59 1,12 3,06 12 34 12 06

0 05

0,11

0,15

11 I

Таблица 2

Значения показателей для состава (2

Пок as ател и

3 Известный

ОФ 05

0,11

0,15

4! 1

4:1

4:1

1235-1260

8,5-10,4

1040

1080

1010

10,4

11,5

12,3

Составитель В.Образцов

Техред Л.Сердюкова

Корректор М. Пожо

Редактор Н. Яцола

Заказ 3592 Тираж 572 Подписное

ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР

113035, Москва, Ж-35, Раушская наб., д. 4/5

Производственно-издательский комбинат "Патент", г.ужгород, ул. Гагарина,101

Это обусловлено улучшением свойств гидросиликатов кальция при растворении в них окислов железа с образованием прочных связок типа гидрогранатов и гидро4>ерритов кальция при уп.рочнении окатышей в автоклаве.

Формула изобретения

Сырьевая смесь для изготовления

1безобжигового заполнителя, включаю.— щая кремнеземсодержащий компонент и

I °

Отношение общего железа к оксиду кремния в отходах обогащения железистых кварцитов

Соотношение по массе отходов и извести в смеси

Свойства пропаренного заполнителя фракции

5-20 мм: плотность насыпная, кг/м прочность при сжатии, МПа известь, отличающаяся тем, что, с целью повышения прочности заполнителя прн снижении его на" сыпной плотности, она содержит в каче стве кремне земсодержаще го компонента отходы обогащения железистых кварцитов при отношении общего железа к оксиду кремния 0,05-0,15 и соотношении в смеси отходов обогащения железистых кварцитов и извести по массе 4: 1 .
