Способ получения фриттованных надглазурных красок
Иллюстрации
Показать всеРеферат
Изобретение относится к технологии керамических фриттованных красок и может быть использовано в фарфорофаянсовом производстве. Цель - упрощение и обеспечение механизации процесса и снижение энергозатрат. Сущность способа получения фриттованных надглазурных красок состоит в том, что готовят шихту из составляющих краску, прессуют шихту под давлением 20-30 кг/см<SP POS="POST">2</SP> в брикеты, подвергают брикеты фриттованию обжигом с последующим охлаждением и измельчением полученного продукта. Способ упрощается за счет исключения ручных операций по засыпке шихты в чашки, загрузки их в печь, выемке, выбивания обожженного продукта из чашек. Способ механизирован и требует меньше энергозатрат за счет снижения температуры фриттования. Свойства краски N171 красной надглазурной, полученной при фриттовании при 690-695°С: химическая стойкость к уксусной кислоте 8 баллонов, удельный вес 2,35 г/см<SP POS="POST">3</SP>, маслоемкость 28 г/100 пигмента, укрывистость 48 г/м<SP POS="POST">2</SP>. 1 табл.

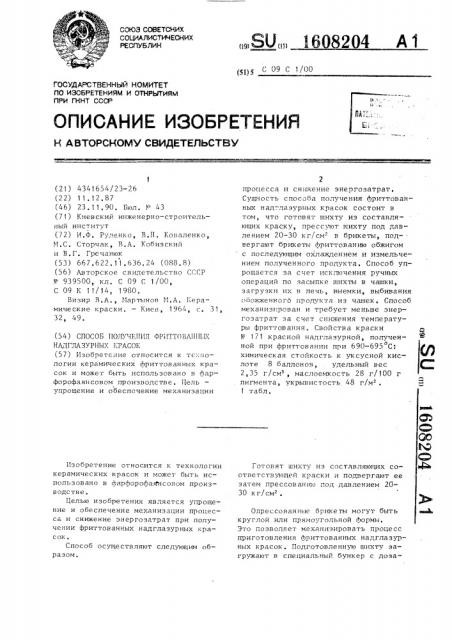

СОЮЗ СОВЕТСНИХ
СОЦИАЛИСТИЧЕСНИХ
РЕСПУБЛИН (1)5 С 09 С 1/00
ГОСУДАРСТВЕННЫЙ НОМИТЕТ
ПО ИЗОБРЕТЕНИЯМ И ОТНРЫТИЯМ
ПРИ ГКНТ СССР (21) 4341654/23-26 (22) 11, 12 ° 87 (46) 23. 11. 90, Бюл. Р 43 (71) Киевский инженерно — строительный институт (72) И,Ф. Руденко, В,Н. Коваленко, 11,С. Сторчак, В.А. Кобизский и В.Г . Гречанюк (53) 667.622.11.636.24 (088 8) (56) Лвторское свидетельство CÑÃÐ
939500, кл. С 09 Г 1/00, С 09 К 11/14, 1980.
Визир R.À., Мартынов !.А. 1 åðàмические краски ° — Киев, 1964, с, 31, 32, 49. (54) СПОСОБ ПОПУЧЕ!!ИЛ ФР1!ТТОВЛ111!ЫХ
НЛДГЛЛЗУРНЫХ КРАСОК (57) Изобретение относится к технологии керамических Ариттованных красок и может быть использовано в Аарфорофаянсовом производстве. Цель упрощение и обеспечение механизации
Изобретение относится к технологии керамических красок и может быть использовано в АарфороАаянсовом производстве.
Целью изобретения является упрощение и обеспечение механизации процесса и снижение энергозатрат при получении фриттованных надглазурных красок.
Способ осуществляют следующим образом.
„„SU„,, 1608204 А процесса и снижение энергозатрат.
Сущность способа получения АриттоВанных надглазурных красок состоит в том, что готовя шихту из составляющих краску, прессуют шихту под давлением 20-30 кг/см в брикеты, подвергают брикеты Ариттованию обжигом с последующим охлаждением и измельчением полученного продукта, Способ упрощается за счет исключения ручных операций по засыпке шихты в чашки, загрузки их в печь, выемки, выбивания обожженногЬ продукта из чашек. Способ механизирован и требует меньше энергозатрат за счет снижения температуры фриттования. Свойства краски
N 171 красной надглазурной, полученной при фриттовании при 690-695 С: химическая стойкость к уксусной кислоте 8 баллонов, удельный вес
2,35 г/см, маслоемкость 28 г/ 100 г пигмента, укрывистость 48 г/м2 .
1 табл.
Готовят шихту из составляющих соответствующей краски и подвергают ее затем прессов анию под давлением 2030 к г/см .
Опрессованные брике ты могут быть круглой или прямоугольной Аормы, Это позволяет механизировать процесс приготовления фриттованных надглазурных красок . Подготовле нную шихту загружают в специальный бункер с доза160Я20/, . о действия и их выемка из печи, л т.,<же выбивание фриттован:ой I
К ОМПОН РН ГЫ ВХОДЯ ЩИР ." С О СТЯЛЫ i
Внс, Упельнь(й вес... Г/ C " (1
Способ получен:,л красной н-алгпавурной краски ответствие =ò-.à-! лону на палитре после обжига! емк ос-..ь, :/100 г пн! мента тость, г/и
28 48
30 45
690-695
775-790
2р 35
2,33
П(ае Г па гаемьФ
Иввестньсй
Соответствует
Составитель . .. Рoмянцелл
Р х p p д с (. Д ид ы 1 .
T (!
t- эрр н т,> р „. ;О ло,(ь
Редактор 3. ПР:pa.l(Заказ 3590 Тираж 563 Г! .(ПИСНОР
1>(ПАП(Государс тленного комитета по изобрете((иям и oò«pi (7Hs м пр(: 1 (<НТ СССР
11303 5, .":.Осквл, Ж-35, Рлушскля нлб., д .. /5 ((Во(1((водственно — издательский комбинат " 1л i ел-,". Г,.У>((горо(1, у i. PBFBpH(rà,,!!1 тором с влагосодержанием 5- / мяс,". к маccc сухого материала„ ллтомятичсски засыпя(от в пресс-(lop((7 и формуют 1 ри давлении 20-30 кг/см бргп(eò который г>одяют специяап,н((((толк ятелем на непрерызно двюкуп(у!Ося се тку
1<.>нлРйерноЙ му(1>ельной(печи, промазянную клолинолым раствором., Пройдя с fpH(голлнг(е при 680-1100 С„
1 нл л:1<(>(re из зоны обжига в залисиNo(тl(От марки ПО;ljjч;lpмОЙ 1
в с к колл ейер ной сетк и, брикеты поllл((ют л ванну с г(1>оточi0 J(t- . с ре Bên Ão ОхллжДениЯ После э тo о куски краски подаются в щеколук>
/(роб((г(ку и далее в шаролую мельницу, .II р и м е р. Навеска ппгхты надгллзурной краски ((- 171 влi>t ol
-:î о(ноп(енио к массе (ухой шихты, ралн; я 500 г загружле Гся В квядрлтн УК> 1>РР С С вЂ” П>ОРК(Ч СО СТОГ>ОНОЙ КВ ЯДPcl» тл 60 мм, прсссуется под давлением к 1 / см, . IOJiy tier!Hair. 6pH(< Р1 подл(Г(.s
-:H с:e Ff<ó конвейерной муфелы:ой:(с:чи, где подвергается (>риттовянию в течеч(((-((1 мин при 690 С, зятем брикеты
oхля><71л(от Б lц>отОчной БОде > д(>О(>ят ((! ((Р.(олой дроби1н<е и измель (я(от B шаро-.
t ОЙ и ((ьницР J(o Оста Гк л ня сите
00 >6 не с с>пее О. 1,"., 11с.!((тания показьгляют, .то (>риттолан((ые и;-дглазур((ые краски „получен— :.:(е но предлагаемому способу, обллдл(о.г лучшими свойствами пг.и Goiiee ((из:<и;. энергозатратах, как представлено
Гя блице .
Те((пера-- Ккмиче стура фр>(т " |кан стой
Tt>>(ßННН, КОСТЬ К с возлейст-!
Б (ГК(УК»
cус ной кисло (ь( (б
Преимуп(ес(вл предляглс.мого способа получения надглязурных (риттоланных коetco(< злк:1(!>(яю (ся том„ что из техн(1(оги;Р ской схемы искгпочлются Йс5
11 эльзон(lf(He чяпк.к:(з:(ержавеющей стали, oг(еря,HH ручной засыпки шихты краски в чашки, подача чашек вручную (. помощью щипцов в печь периодическ оТаким образом, обеспечивается уг(рощение способа, зя счет сниже:(ия температуры фриттс>ляния уменьшаются энергозатряты,, окрлп(яется зя счет механизации -po (есса количество ряботлющих пример :(о на 50".„ улучшаются
>слолия труда, Спс соб по.гуч(. ния фриттовянных
ftBtIl пазу > ы I
ГО ГОВЛЕi(HP ШИХТЫ ИЗ COCТЯВЛЯЮЦИХ
:<ряску компонентов, фриттслание обжи(Ом пlиХТЫ, OM7(>f(+e fi He -10:1 ° ЧР ННОГО ripH .- Том продукта и измел(.челне его о т л и ч л ю г:, и и с я тем, что, 1е;и ю упр сален ил H обеспечения механизации проис ccа, снижения энергозат(>лт H улучшен:-(я слойст краски, It(Hx г(еред фриттовянием прессуют под
;(явлением 20-3" кг/см л брикеты.
