Приспособление для открывания замка

Приспособление для открывания замка

Иллюстрации

Показать все

Реферат



Изобретение относится к скобяным изделиям и позволяет улучшить условия эксплуатации приспособления для открывания замка. В изогнутой оболочке 1 в виде трубки овального сечения размещен гибкий элемент 2 из упругой ленты, взаимодействующий с засовом замка. На гибком элементе 2 закреплена подпружиненная ручка 3, обеспечивающая его поступательное перемещение внутри оболочки. 2 ил.

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (51)5 Е 05 В !9/20, 29/00

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К А ВТОРСМОМЪ(СВИДЕТЕЛЬСТВУ

Фиг.1

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

flO ИЗОБРЕТЕНИЯМ И OTHPblTHRM

ПРИ ГКНТ СССР (21) 4628654/30-12 (22) 29.12.88 (46) 23.11.90. Бюл. № 43 (75) В. А. Харитонашвили (53) 683.33 (088.8) (56) Авторское свидетельство СССР № 781047, кл. В 25 В 29/00, 1979.

ÄÄSUÄÄ 1608321 A 1

2 (54) ПРИСПОСОБЛЕНИЕ ДЛЯ ОТКРЫВАНИЯ ЗАМКА (57) Изобретение относится к скобяным изделиям и позволяет улучшить условия эксплуатации приспособления для открывания замка. В изогнутой оболочке 1 в виде трубки овального сечения размещен гибкий элемент 2 из упругой ленты, взаимодействующий с засовом замка. На гибком элементе 2 закреплена подпружиненная ручка 3, обеспечивающая его поступательное перемещение внутри оболочки. 2 ил.

1608321

Формула изобретения

Фиг. 2

Составитель Н. Камский

Редактор А. Мотыль Техред А. Кравчук Корректор О. Кравцова

Заказ 3600 Тираж 358 Подписное

ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР

113035, Москва, Ж вЂ” 35, Раушская наб., д. 4/5

Производственно-издательский комбинат «Патент», г. Ужгород, ул. Гагарина, 101

Изобретение относится к скобяным изделиям и предназначено для открывания замков багажников легковых автомобилей.

Целью изобретения является улучшение условий эксплуатации.

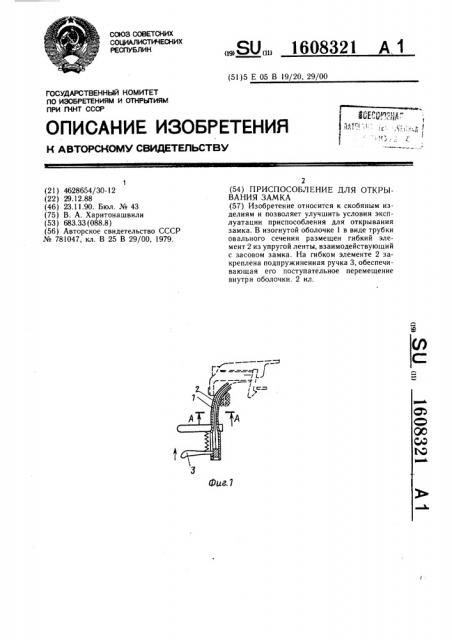

На фиг. 1 показано приспособление, общий вид; на фиг. 2 — разрез А — А на фиг. 1.

Приспособление для открывания замка соержит изогнутую оболочку 1, гибкий элеент 2, размещенный внутри оболочки с возожностью поступательного перемещения доль нее для взаимодействия с засовом зама, и связанную с гибким элементом 2 подружиненную ручку 3. Гибкий элемент 2

ыполнен в виде упругой ленты, а оболоча — в виде овального сечения.

Приспособление работает следующим обазом.

Приспособление устанавливается таким бразом, что изогнутый конец оболочки 1 азмещается в зазоре между крышкой и ра-! мой. Затем нажимают на ручку 3, при этом упругая лента 2 выдвигается из оболочки 1 и, воздействуя на засов, открывает замок. Применение упругой ленты исключает боковое

5 смещение гибкого элемента.

Приспособление предназначено для открывания замков багажников легковых автомобилей.

Приспособление для открывания замка, содержащее изогнутую оболочку, гибкий элемент, размещенный внутри оболочки с возможностью поступательного перемещения

15 вдоль нее для взаимодействия с засовом замка, и связанную с гибким элементом подпружиненную ручку, отличающееся тем, что, с целью улучшения условий эксплуатации, гибкий элемент выполнен в виде упругой лен20 ты а оболочка — в виде трубки овального сечения.
