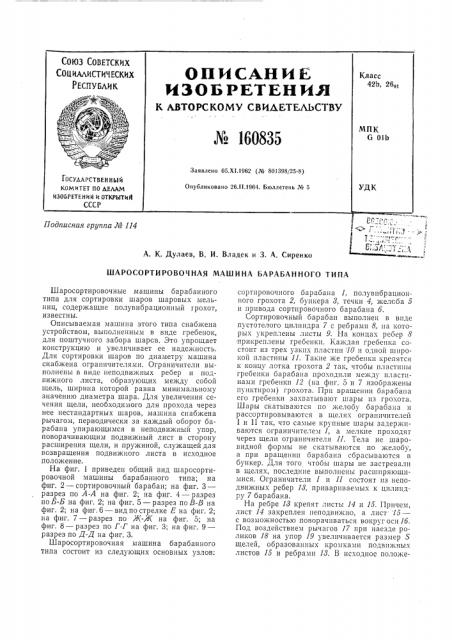

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК

0ПИСЛНИ

КЗОБ РЕТЕН

К АВТОРСКОМУ СВИЬЕ

К 160835

Заявлено 05.Х1.1962 (№ 801398/

Опубликовано 26.11.1964. Бюллетен

ГОСУДАРСТВЕННЫЙ

КОМИТЕТ ПО ДЕЛАМ

ИЗ ОБРЕТЕ Н И И И ОТКРЫТ И Й

СССР

1= —. . „1,;, т.:;,.;,:, -д

Подписная группа № 114

А. К. Дулаев, В. И. Владек и 3. А. Сиренко

ШАРОСОРТИРОВОЧНАЯ МАШИНА БАРАБАННОГО ТИПА

Шаросортировочные машины барабанного типа для сортировки шаров шаровых мельниц, содержащие полувибрационный грохот, известны.

Описываемая машина этого типа снабжена устройством, выполненным в виде гребенок, для поштучного забора шаров. Это упрощает конструкцию и увеличивает ее надежность.

Для сортировки шаров по диаметру машина снабжена ограничителями. Ограничители выполнены в виде неподвижных ребер и подвижного листа, образующих между собой щель, ширина которой равна минимальному значению диаметра шара. Для увеличения сечения щели, необходимого для прохода через нее нестандартных шаров, машина снабжена рычагом, периодически за каждый оборот барабана упирающимся в неподвижный упор, поворачивающим подвижный лист в сторону расширения щели, и пружиной, служащей для возвращения подвижного листа в исходное положение.

На фиг. 1 приведен общий вид шаросортировочной машины барабанного типа; на фиг. 2 — сортировочный барабан; на фиг. 3— разрез по А-А на фиг. 2; на фиг. 4 — разрез по Б-Б на фиг. 2; на фиг. 5 — разрез по В-В на фиг. 2; на фиг. б — видно стрелке Е на фиг. 2; на фиг. 7 — разрез по Ж-Ж на фиг. 5; на фиг. 8 — разрез по Г-Г на фиг. 3; на фиг. 9— разрез по Д-Д на фиг. 3.

Шаросортировочная машина барабанного типа состоит из следующих основных узлов: сортировочного барабана 1, полувпбрационного грохота 2, бункера 8, течки 4, желоба 5 и привода сортировочного барабана 6.

Сортировочный барабан выполнен в виде пустотелого цилиндра 7 с ребрами 8, на которых укреплены листы 9. На концах ребер 3 прикреплены гребенки. Каждая гребенка состоит из трех узких пластин 10 и одной широкой nластины 11. Такие s e rpeoe)>inst кpens1Tcsi к концу лотка грохота 2 так, чтобы пластины гребенки барабана проходили между пластинами гребенки 12 (на фш. 5 и 7 изображены пунктиром) грохота. При вращении барабана

его гребенки захватывают шары нз грохота.

Шары скатываются по желобу барабана и рассортировываются в щелях ограничителей

I u II так, что самые крупные шары задерживаются ограничителем 1, а мелкие проходят через щели ограничителя П. Тела не шаровидной формы не скатываются по желобу, а при вращении барабана сбрасываются в бункер. Для того чтобы шары не застревали в щелях, последние выполнены расширяющимися. Ограничители I u II состоят нз неподвижных ребер 18, прнвариваемых к цилиндру 7 барабана.

На ребре 18 крепят листы 14 и 15. Причем, лист 14 закреплен неподвижно, а лист 15— с возможностью поворачиваться вокруг оси 16.

Под воздействием рычагов 17 при наезде роликов 18 на упор 19 увеличивается размер S щелей, образованных кромками подвижных листов 15 и ребрами И. В исходное положеМе 1б083э

????0 лист 15 всзвращается под воздействием пружины 20. TBK как барабан 1 расположен по g углом v. к горизонту, то для предотвращен??я пере:нещення пе шарообразных тел при прохо?кдс?????! нх через верхнее поло?кение на барабане установлены отражатели 21.

Предмет изобретения

1. Шаросортировочная машина барабанного типа для сортировки шаров шаровых мельниц, содержащая полувибрационпый грохот, отл пч а юща яся тем, что, с целью упрощения копстру! .ции и увели? pi?H?? ее надежности, машина снабжена устройством, выполненным в виде гребенок, для поштучного забора шаров.

2. Машина по п. 1, отличающаяся тем, что, с целью сортировки шаров по диаметру, она снабжена ограничителями, выполненными в виде неподвижных ребер и подвижного листа, образующих между собой щель, ширина которой равна минимальному значению диаметра шара.

3. Машина по п, 1 и 2, отличающаяся тем, что, с целью увеличения сечения щели для прохода через нее нестандартных шаров, машина снабжена рычагом, периодически за каждый оборот барабана упирающимся в неподвижный упор, поворачивающим подвижный лист в сторону расширения щели, и пруiKH?fo??, служащей для возвращения подвижного листа в исходное положение.

// 10

Щиг. 7 г-r

Фиг 6
