Кулачковый механизм

Кулачковый механизм

Иллюстрации

Показать все

Реферат



Изобретение относится к машиностроению и может быть использовано в передаточных механизмах. Цель изобретения - повышение точности и технологичности кулачкового механизма. При вращении ведущего кулачка 1 ролик 3 кулачковой пары перемещается по определяемому профилем кулачка закону, все время касаясь боковой поверхности 7 кулачка 1 по ребру 5, образованному пересечением поверхностей 6 и 7. При этом ролик 3 выполнен в виде конуса, и его образующая 8 расположена по отношению к боковой поверхности 7 кулачка под углом α=10-60°. 2 ил.

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (я)5 F 16 Н 53/00

ГОСУДАРСТВЕННЫЙ КОМИТЕТ по изоБРетениям и ОткРытиям

ПРИ ГКНТ СССР

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (21) 4624444/25-28 (22) 28.12.88 (46) 23.11.90. Бюл, N. 43 (72) И.М.Булатов и Н.М.Михайлов (53) 621.839(088.8) . (56) Кожевников С.Н„Есипенко Я.И„Раскин

Я,М. Элементы механизмов. — М.: Оборонгиз, 1956, с,334, фиг,1026. (54) КУЛАЧКОВЫЙ МЕХАНИЗМ (57) Изобретение относится к машиностроению и может быть использовано в передаточных механизмах. Цель изобретения—

„„5Ll„„1608391 А1 повышение точности и технологичности кулачкового механизма, При вращении ведущего кулачка 1 ролик 3 кулачковой пары перемещается по определяемому профилем кулачка закону, все время касаясь боковой поверхности 7 кулачка 1 по ребру 5, образованному пересечением поверхностей 6 и 7.

При этом ролик 3 выполнен в виде конуса, и

его образующая 8 расположена по отношению к боковой поверхности 7 кулачка под углом а = 10 — 600. 2 ил, 1608391 поверхности 7 кулачка 1 под углом а- 1060о

Кулачковый механизм работает следующим образом.

При вращении ведущего кулачка 1 ролик 3 кулачковой пары перемещается по определяемому профилем кулачка закону, все время касаясь боковой поверхности 7 кулачка 1 по ребру 5, образованному пересечением поверхностей 6 и 7, Составитель И.Фанталов

Техред M.Ìîðãåíòàë Корректор С.Шекмар

Редактор О.Головач

Заказ 3604 Тираж 488 Подписное

ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР

113035, Москва. Ж-35, Раушская нвб„4/5

Производственно-издательский комбинат "Патент", r. Ужгород, ул.Гагарина, 101

Изобретение относится к машиностроению и может быть использовано в передаточных механизмах, обеспечивающих требуемый закон движения рабочего органа при постоянной скорости вращения 5 ведущего вала.

Цель изобретения — повышение точности и технологичности кулачкового механиз.ма за счет изменения поверхности контакта кулачка и ролика. 10

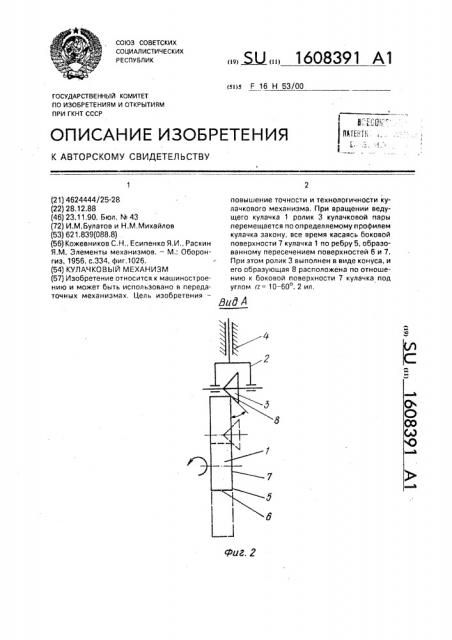

На фиг.1 изображен купачковый механизм; на фиг.2 — вид А на фиг.1. . Кулачковый механизм содержит дисковый ведущий кулачок 1 и ведомый толкатель .2, взаимодействующий с кулачком через ро- 15 лик 3 и расположенный в направляющих 4.

Переменный профиль кулачка выполнен на периферии диска, а ведомый ролик 3 кулачковой пары выполнен в виде конуса и контактирует с кулачком по ребру 5, абра- 20 зованному пересечением поверхности 6 профиля с боковой поверхностью 7 кулачка

1. При этом образующая 8 ведомого ролика

3, проходящая. через центр области касания ролика 3 с кулачком 1, направлена к боковой 25

Формула изобретения

Кулачковый механизм, содержащий кулачок и толкатель, взаимодействующий с кулачком посредством промежуточного ролика, отличающийся тем, что, с целью повышения точности и технологичности, рабочая поверхность ролика выполнена в форме конуса и ее образующая расположена по отношению к боковой поверхности кулачка под углом 10 — 60О, а ролик установлен так, что его рабочая поверхность взаимодействует с ребром, образованным пересечением поверхности профиля с боковой поверхностью кулачка.,
