Установка для термовакуумных испытаний материалов

Установка для термовакуумных испытаний материалов

Иллюстрации

Показать все

Реферат



Изобретение относится к испытательной технике для исследования микроструктуры и прочностных свойств материалов в условиях вакуума и высокотемпературных режимов. Целью изобретения является расширение функциональных возможностей путем обеспечения исследований кинетики микроструктурных превращений и механических свойств материалов при концентрированных высокоскоростных температурных воздействиях. Установка содержит высокоэнергетический импульсный источник 1, керамическую теплозащитную оболочку 8, захваты 10, микроскоп 13, вакуумную камеру 17. При испытаниях образец подвергают высокотемпературным импульсным воздействиям от источника 1. Регистрацию кинетики микропревращений в материале образца осуществляют микроскопом 13. Керамическая теплозащитная оболочка 8 обеспечивает постоянное фокусное расстояние от объектива микроскопа до образца и предотвращает прогиб образца во время его нагрева, что позволяет осуществить четкую регистрацию кинетики микроструктурных превращений в образце при высокотемпературных импульсных воздействиях. 2 з.п. ф-лы, 1 ил.

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК

1 А1 (19) (si)s G 01 N 3/16

ГОСУД РСТВЕ ННЫЙ КОМИТЕТ

ПО ИЭ БРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ Г НТ СССР К АВ ОРСКОМУ СВИДЕТЕЛЬСТВУ (21) 4 (22) 0 (46) 2 (71) И нраво мобил (72) Н нов, кин, А (53) 6 (56) А

N -344 (54) У

ИСПЬ (57) И ной т туры вакуу

Цель функц печен

17650/25-28 .12.88 .11.90; Бюл, М 43 ститут машиноведения им, А.А.Благов и Завод-втуз при Московском автоьном заводе им. И.А.Лихачева

А.Махутов, Ю.В.Курочкин,.А.И.Тана.В.Баранов, А.Г.Чуенков, Б.Н.ЖурЕ.Горский и А.А.Чуенков

0.178 (088.8) торское свидетельство СССР

25, кл. G 01 N 3/18, 1969.

ТАНОВКА ДЛЯ ТЕРМОВАКУУМНЫХ

ТАНИЙ МАТЕРИАЛОВ обретение относится к испытательхнике для исследования микрострукпрочностных свойств материалов а и высокотемпературных режимов. изобретения является расширение ональных возможностей путем обеся исследований кинетики микроструктурных превращений и механических свойств материалов при концентрированных высокоскоростных температурных. воздействиях. Установка содержит высокоэнергетический импульсный источник 1, керамическую теплозащитную оболочку 8, захваты 10, микроскоп 13, вакуумную камеру 17. При испытаниях образец подвергают высокотемпературным импульсным воздействиям от источника 1.

Регистрацию кинетики микропревращений в материале образца осуществляют микроскопом 13. Керамическая теплозащитная оболочка 8 обеспечивает постоянное фокусное расстояние от объектива микроскопа до образца и предотвращает прогиб во время его нагрева, что позволяет осуществить четкую регистрацию кинетики микроструктурных превращений в образце при высокотемпературных импульсных воздействиях. 2 з.п. ф-лы, 1 ил. г

1608471 зом

Составитель H. Мезенцев

Техред М.Моргентал Корректор С. Шекмар

Редактор Е. Папп

Заказ 3608 Тираж 505 Подписное

ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР

113035, Москва, Ж-35, Раушская наб., 4/5

Производственно-издательский комбинат "Патент", г. Ужгород, ул.Гагарина, 101

Изобретение относится к испытательной технике для исследования микроструктуры и прочностных свойств материалов в условиях вакуума и высокотемпературных режимов. 5

Цель изобретения — расширение функциональных воэможностей путем обеспечения исследований кинетики микроструктурных превращений и механических свойств материалов при концентри- 10 рован ных высокоскоростных температурных воздействиях.

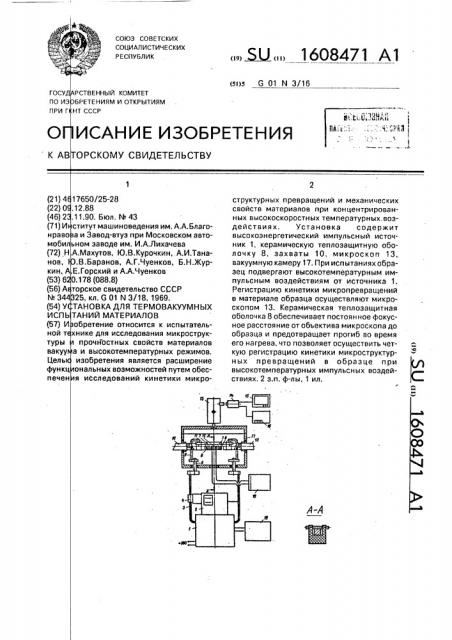

На чертеже приведена принципиальная схема установки.
