Изобретение относится к области испытательной техники, а именно к устройствам для циклических нагружений образцов при изгибе.

Цель-изобретения — расширение функциональных возможностей путем обеспечения нагружения как при консольном изгибе, так и при изгибе с наложением на консольный изгиб чистого изгиба.

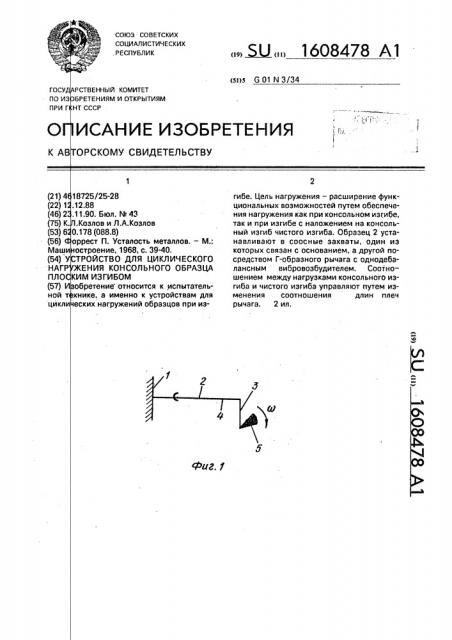

На фиг. 1 представлена схема устройства; на фиг. 2 — схема нагружения образца.

Устройство содержит основание 1, на котором закреплен захват, в котором соосно ему установлен образец 2, На консольном конце образца 2 установлен соосный ему захват (не показан), с которым связан

Г-образный рычаг, плечо 3 которого перпендикулярно образцу, а плечо 4 — соосно ему.

С плечом 3 рычага связан однодебалансный вибровоэбудитель 5,дебаланс которого лежит в плоскости рычага и оси образца 2, Устройство работает следующим образом.

Дебаланс вибровозбудителя 5 приводят во вращение в плоскости, содержащей ось образца, с угловой скоростью в.

Возникающая при вращении круговая сила P = тгм, где m — масса дебаланса, r- радиус вращения центра тяжести баланса, и — круговая частота вращения дебаланса, создает гармонически изменяющиеся составляющие: по оси X Р» = P sin cot; по оси Y Py= P cosa t, которые создают в испытуемом (рабочем) сечении Н образца изгибающие моменты в плоскости XY:

М»- Р»Ь - Pb since чистый изгиб; Му- Руа- Pa cosset- консольный изгиб, где а и Ь вЂ” соответствующие расстояния точки приложения нагрузки до сечения Н и оси образца.

Суммарный изгиб

М = М х + М у =Pa (cos et + — sin et)

Ь а представляет собой сложение двух гармонических колебаний с относительными амплитудами I и Ь/а со смещением по фазе л/2.

Максимальное значение изгибающего

5 момента в сечении Н образца

M макс = P a+ b имеет место при угле поворота

10 вт =агавЂ

Ь а

При сложении двух гармонических колебаний для частного случая а = Ь изгибающий момент имеет максимальное значениеМ макс = V2 Ра при <ос =л/4.

15 Момент М à»ñ =%2 Ра состоит из двух равных частей, представляющих собой чистый и консольный изгибы, и создает в испытуемом (рабочем) сечении квазичистый изгиб. С увеличением отношения Ь/а доля чистого изгиба возрастает, т.е. соотношением между различными составляющими изгибной нагрузки можно управлять путем изменения соотношений длин плеч рычага.

Устройство для циклического нагружения консольного образца плоским изгибом, содержащее основание, пару соосных за30 хватов, один иэ которых закреплен на основании, и связанный с вторым захватом нагружатель в виде однодебалансного вибровозбудителя, в плоскости вращения которого расположена ось захватов,о т л и ч а ющ е е с я тем, что, с целью расширения функциональных возможностей путем обеспечения нагружения как при консольном изгибе, так и при изгибе с наложением на консольный изгиб чистого изгиба, оно снаб40 жено Г-образным рычагом, одно из плеч которого жестко связано с вторым захватом и соосно с ним, второе плечо связано с вибровозбудителем,а оси плеч рычага расположены в плоскости вращения дебаланса.
