Реферат



Изобретение относится к устройствам для контроля и измерения концентрации газа в газовой смеси и может быть использовано в пищевой, химической и других отраслях промышленности. Целью изобретения является повышение стабильности результатов измерения путем уменьшения влияния газовых пузырьков. Для этого в измерительной кювете 1 ячейки газоанализатора установлены кольцевые диафрагмы 14 с возможностью перемещения вдоль оптической оси кюветы 1. 1 ил.

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ ,ф -.- РЕСПУБЛИК (51)5 С 01 П 21/61 21/78

ГОС Д

ПО

ПРИ

АРСТВЕННЫЙ КОМИТЕТ

ЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ГКНТ СССР

ИСАНИЕ ИЗОБРЕТЕНИЯ

BTOPCKOMV СВИДЕТЕЛЬСТВУ

ЯЧЕЙКА ГАЗОАНАЛИЗАТОРА (54 (6 ) (2 ) (2 ) (4 ) (71)

АН (72) и О. (53 . (56

Ф 1

1010524

4391344/3 1-25

14.03.88

23,11.90. Бюл. 1д 43

Институт прикладной <)изики

CCP

И.И.Воронин, А.М.Парамонов

А.иуляр

535,27 (088.8)

Авторское свидетельство СССР

10524, кл. Г 01 N ?1/78, 1981.

„„su„„> 60851 A 2

2 (57) Изобретение относится к устройствам для контроля и измерения концентрации газа в газовой смеси и может быть использовано в пицевой, химической и других отраслях промьппленности. Целью изобретения является повышение стабильности результатов измерения путем уменьшения влияния газовых пузырьков. Для того в измерительной кювете 1 ячейки газоаиализатора установлены кольцевые диафрагмы 14 с возможностью еремещения . вдоль оптической оси кюветы 1. 1 ил.

1608510

Формула из обретения

Ячейка газоанализатора по авт. св. Ф 1010524, отличающаяс я тем, что, с целью повышения стабильности результатов измерения путем уменьшения влияния газовых пузырьков, в измерительной кювете установлены кольцевые диафрагмы с возможностью перемещения вдоль ее оптической оси.

Составитель Н.Коваленко

Редаток Е.Папп Техред Л.Сердюкова Корректор М.Шароши

Заказ 3610 Тираж 522 Подписное

ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР

113035, Москва, Ж-35, Раушская наб., д. 4/5

Производственно-издательский комбинат "Патент", r Ужгород, ул. Гагарина,101

Изобретение относится к устройствам для непрерывного контроля и измерения концентрации газа в газовой смеси,-может быть использовано в пищевой, химической и других отраслях

5 промышленности и является усовершенствованием устройства по основному авт. св. Р 1010524.

Цель изобретения — повышение стабильности резульТатов измерения путем уменьшения влияния газовых пузырьков.

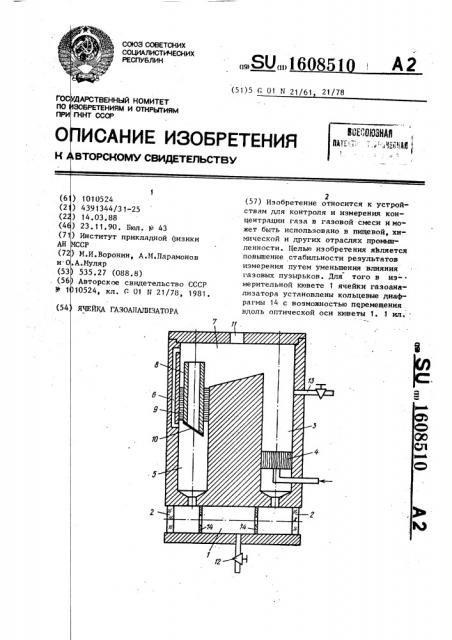

На чертеже изображена ячейка газоанализатора. 15

Ячейка содержит измерительную кювету 1 с торцовыми окнами 2, абсорбер 3 с барботажной трубкой 4, вертикальный канал 5, газоотводную трубку 6, успокоительную камеру 7, трубку 8 со спивным отверстием с уплотнителем 9 и фильтром 10 тонкой очистки, отверстие 11 для заливки рабочего раствора, сливной вентиль

12, вентиль 13 для слива лишнего 25 раствора. Внутри измерительной кюветы 1 расположены кольцевые диафрагмы 14.

Ячейка работает следующим образом.

Ячейка газоаналиэатора через за- 0 ливное отверстие 11 заполняется рабочим раствором. Уровень заливки рабочего раствора устанавливается переполнительным вентилем 13 так, чтобы во время барботажа рабочий

35 раствор переливался в наклонную успокоительную камеру 7 (переливание рабочего раствора в успокоительную камеру 7 происходит в результате приращения его объема в абсорбере за счет пропускаемых газовых пузырьков). В наклонной успокоительной камере 7 рабочий раствор стекает тонким слоем, что приводит к интенсивному обезгаживанию жидкости. Далее через трубку 8 со сливным отверстием и фильтр 10 тонкой очистки раствор, полностью лишенный газовых пузырьков, стекает в канал 5. Газоотводная трубка 6 предназначена для отвода газовых пузырьков, образующихся из растворенного в рабочем растворе газа, а,также для выравнивания давления по обеим сторонам фильтра 10 тонкой очистки во время заливки в ячейку газоанализатора рабочего раствора.

Выделяющиеся в процессе дегазации на стенках измерительной кюветы 1 газовые пузырьки скапливаются за кольцевыми диафрагмами 14. Перемещая кольцевые диафрагмы вдоль оси измерительной кюветы 1, добиваются мини- мального влияния светового потока, рассеянного газовыми пузырьками, на показания фотодатчика.

Предлагаемая конструкция позволяет..повысить стабильность получаемых результатов измерения концентрации газа в газовой смеси.
