Патент ссср 160852
Иллюстрации
Реферат

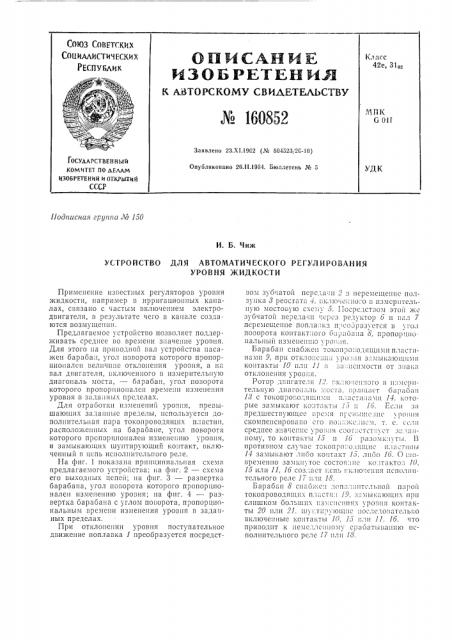

№ 160852
Предмет изобретения
Составитель Т. Ю. Звенигородская
Редактор Л. В. Калашникова Техред A. А. Камышникова Корректор Ю. М. Федулова
Поди. к печ. 21/IV — 64 г. Форгиат бум. 60Х90/, Объем 0,23 изд. л. . аказ 789/16 Тираж 775 Цена 5 коп.
ЦНИИПИ Государствс|п1ого комитета по делам изобретений и открытий СССР
Москва, Центр, пр. Серова, д. 4
Типография, пр. Сапунова, 2
1. Устройство для автоматического регулирования уровня жидкости, содержащее поплавок с противовесом, приводящий в движение зубчатый передаточный механизм, связанный с ползунком включенного в мост реостата, и контактное устройство, включающее обмотки ПРОмежзтОчных Реле, выполненное в виде двух барабанов с токопроводяшнми пластинами, замыкающими последовательно включенные контакты промежуточных реле, отличающееся тем, что, с целью отработки среднего во времени уровня жидкости, на приводном валу насажен барабан, угол новорота которого пропорционален величине отклонения уровня, а на валу двигателя, включенного в измерительную диагональ моста, насажен другой барабан, угол поворота которого пропорционален времени изменения уровня в заданных пределах.
2. Устройство по п. 1, отличающееся тем, что, с целью отработки изменений уровня, превышающих заданные пределы, барабан, угол поворота которого пропорционале. величине изменения уровня, снаб кен дополнительной парой токопроводящих пластин, замыкающих шунтирующий контакт, включенньш в цепь исполнительного реле.
