Реферат



Изобретение относится к аналитическому приборостроению и, в частности, к средствам улучшения температурных характеристик анализаторов газовых смесей с электрохимическими ячейками. Целью изобретения является расширение температурного диапазона при сохранении заданных метрологических характеристик. Для этого в анализатор введен добавочный терморезистор 9, установленный между соединением резистора и терморезистора 4 цепи, 2 термокомпенсации подключенной к электрохимической ячейке 1, и нагрузочным резистором 7, зашунтированным терморезистором 6. 1 ил.

СОЮЗ СОВЕТСНИХСОЦИАЛИСТИЧЕСНИХ

РЕСПУБЛИК (19) (51) 5 G 01 N 27/26

ГОС ДАРС

ПО ЗОБ

ПРИ ГКН ки

9 I0 (54) (21) (22) (46) (71) ски стр вен (72) (53) (56) ТВЕННЫЙ КОМИТЕТ

РЕТЕНИЯМ И ОТКРЫТИЯМ

Т СССР

BTOPCHOMY СВИДЕТЕЛЬСТВУ

44 73300 /25-25

ll.08.88

23.11.90. Бюл. Ф 43

Всесоюзный научно-исследовательинститут аналитического прибороения Киевского научно-производстого объединения "Аналитприбор"

Н.Л.Поэен и Е,Н,Тихомиров

541.133 (088.8)

Переносные гаэоанализаторы на ород, Информационный обзор. ев: ВНИИАП, !976, с. 8 16. вторское свидетельство СССР

87865, кл. G 01 N 27/26, 1985.

АНАЛИЗАТОР ГАЗОВ

2 (57) Изобретение относится к аналитическому приборостроению, в частности к средствам улучшения температурных характеристик анализаторов газовых смесей с электрохимическими ячейками. Целью изобретения является расширение,температурного диапазона при сохранении заданных метрологических характеристик. Для этого в анализатор введен добавочный термореэистор

9, установленный между соединением резистора 3 и терморезистора 4 цепи

2 термокомпенсации, подключенной к электрохимической ячейке 1, и нагрузочным резистором 7, зашунтированным термореэистором 6. 1 ил .

1608552

Составитель И.Коршунов

Техред Л Олийнык

Корректор Л, Пилипенко

Редактор И. Горная

Заказ 385 Тир аж 39 3 Подписное

ЦИНИПИ Государственного комитета по изобретениям и открытиям при ГКИТ СССР

113035, Москва, Ж-35, Раушская наб., д. 4/5

Производственно-издательский комбинат Патент", г.ужгород, ул. Гагарина,!01

Изобретение от.носится к аналитическому приборостроению, в частности к анализаторам газовых смесей с электрохимическими ячейками, и предназначено для работы анализаторов в диапаэ оне температур +45. =50 С с сохранением точности измерения и расширением, таким образом, их функциональных возможностей

Целью изобретения является расши-, рение температурного диапазона.

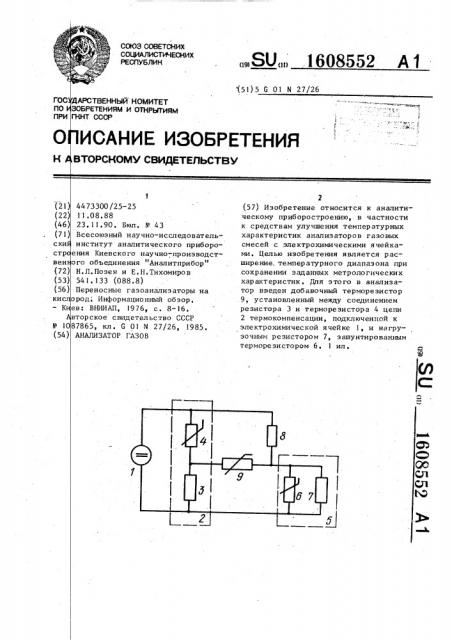

На чертеже изображена принципиальная схема электрической части анализатора газов.

Анализатор газов содержит электрохимическую ячейку (ЭХЯ) 1, цепь 2 термокомпенсации, состоя;цую из резистора 3 и терморезистора 4, двухполюсник 5 в виде параллельного соединения второго терморезистора 6 и нагрузочного резистора 7, второй резистор 8 и третий термореэистор 9. Терморезистор 9 подключен к точке соединения резистора 3 и терморезистора 4 цепи 2 термокомпенсации и к первому полюсу двухполюсника 5, второй полюс которого подключен к точке соединения

ЭХЯ 1и резистора 3 цепи термокомпенсации. Точка соединения ЭХЯ 1 и терморезистора 4 через резистор 8 соединена с первым-полюсом двухполюсника 5.

Анализатор работает следуюцим образом.

При температуре — 10. ° .+504C выход ной сигнал ЭХЯ 1 практически не зависит от температуры. Термореэисторы 4, 6 и 9 подбираются таким образом, чтобы при температурах. ниже — 10 С и .да0 лее величины сопротивления терморезистора 9 и резистора 8 не могли сущеетвенно повлиять на отношение сопротивления терморезисторов 4 и 9 к сопротивлению термореэистора 6. Величины резисторов и терморезисторов выбраны из условия равенства потенциапов на резисторе 3 и терморезисторе

5 о

6 при температуре — 10 С. При снижении температуры ниже — 10 С величина терморезистора 9 увеличивается, что уменьшает влияние цепи 2 термокомпенсации на величину напряжения, поступающего на нагрузочный резистор 7, поэтому с уменьшением температуры возрастает напряжение на терморезисторе 6 за счет увеличения его сопротивления, Этим компенсируется снижение потенциала от ЭХЯ I при понижении температуры. формул а из обре тения

Анализ атор газов, содержащий электро химическую ячейку, последовательно включенную в цепь термокомпенсации, состоящую иэ резистора и терморезистора, двухполюсник, образованный параллельным соединением нагрузочного резистора и второго терморезистора, и второй резистор, один вывод которого подсоединен к первому полюсу двухполюсника, отличающийся тем, что, с целью расширения температурного диапазона, в него введен третий терморезистор, подключенный к. точ-. ке соединения резистора и терморезис35 тора цепи термокомпенсации и к первому полюсу двухполюсника, вч орой полюс которого подключен к точке соединения электрохимической ячейки и резистора, а второй выход второго ре40 эистора подключен соответственно к точке соединения электрохимической ячейки и терморезистора цепи термокомпенсации.
