Датчик аммиака

Датчик аммиака

Иллюстрации

Показать все

Реферат



Изобретение относится к датчикам для определения концентрации аммиака в газовых смесях. Цель изобретения - снижение порога чувствительности и увеличение срока работы датчика. Датчик содержит чувствительный элемент и два электрода, один из которых пористый. Чувствительный элемент выполнен в виде оксидной пленки, поверхность которой со стороны пористого электрода легирована ионами натрия. Это позволяет измерять концентрацию аммиака до 0,1 г/м<SP POS="POST">3</SP>. 1 ил.

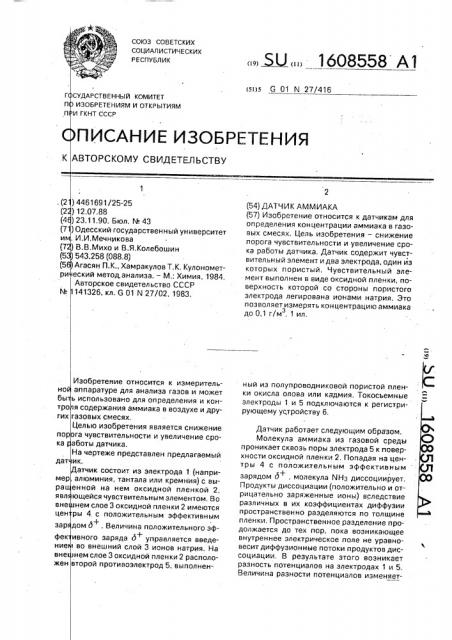

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (19) Г С

П И

П И

К А (2 )4 (2 )1 (4 )2 (71) и (7 (5 5 (5 ри е но бы тро гих пор ка дат мер ра явл вне цен зар фек ние вне жен

УДАРСТВЕННЫЙ КОМИТЕТ

ЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ГКНТ СССР

ВТОРСКОМУ СВИДЕТЕЛЬСТВУ

461691/25-25

2.07.88

3.11,90. Бюл. ¹ 43

Одесский государственный университет

И,И.Мечникова

В.В.Михо и В.Я,Колебошин

43.258 (088,8)

Агасян П.К., Хамракулов Т.К. Кулонометский метод.анализа. — М.: Химия, 1984.

Авторское свидетельство СССР

141326, кл. G 01 N 27/02, 1983.

Изобретение относится к измерительаппаратуре для анализа газов и может ь использовано для определения и коня содержания аммиака в воздухе и другазовых смесях, Целью изобретения является снижение га чувствительности и увеличение сроаботы датчика.

На чертеже представлен предлагаемый ик. атчик состоит из электрода 1 (наприалюминия, тантала или кремния) с выенной на нем оксидной пленкой 2, ющейся чувствительным элементом, Во нем слое 3 оксидной пленки 2 имеются ры 4 с положительным эффективным дом д . Величина положительного эф+ ивного заряда д управляется введе+ во внешний слой 3 ионов натрия. На нем слое 3 оксидной пленки 2 располовторой противоэлектрод 5, выполнен(я)5 G 01 N 27/416 (54) ДАТЧИК АММИАКА (57) Изобретение относится к датчикам для определения концентрации аммиака в газовых смесях. Цель изобретения — снижение порога чувствительности и увеличение срока работы датчика. Датчик содержит чувствительныйй элемент и два электрода, один из которых пористый. Чувствительный элемент выполнен в виде оксидной пленки, поверхность которой со стороны пористого электрода легирована ионами натрия. Это позволяет измерять концентрацию аммиака

0 1 / з 1 ный из полупроводниковой пористой пленки окисла олова или кадмия. Токосъемные электроды 1 и 5 подключаются к регистрирующему устройству 6.

Датчик работает следующим образом.

Молекула аммиака из газовой среды проникает сквозь поры электрода 5 к поверхности оксидной пленки 2, Попадая на центры 4 с положительным эффективным зарядом д, молекула ИНз диссоциирует, +

Продукты диссоциации (положительно и отрицательно заряженные ионы) вследствие различных в их коэффициентах диффузии пространственно разделяются по толщине пленки, Пространственное разделение продолжается до тех пор, пока возникающее внутреннее электрическое поле не уравновесит диффузионные потоки продуктов диссоциации. В результате этого возникает разность потенциалов на электродах 1 и 5, Величина разности потенциалов изменяет1608558 ся при изменении концентрации аммиака в окружающей среде.

Составитель B.Àëeøèí

Техред M.Ìîðãåíòàë Корректор Н.Король

Редактор И.Горная

Заказ 3612 Тираж 510 Подписное

ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР

113035, Москва, Ж-35, Раушская наб., 4/5

Производственно-издательский комбинат "Патент", г. Ужгород, ул.Гагарина, 101

Формула изобретения

Датчик аммиака в газовой среде, содержащий чувствительный элемент и два электрода, один из которых пористый, о т л и ч аю шийся тем, что, с целью снижения порога чувствительности и увеличения срока работы, чувствительный элемент выполнен в виде оксидной пленки, поверхность

5 которой со стороны пористого электрода легирована ионами натрия с концентрацией

10 — 10 атомов на 1 кв.см.
