Реферат



Изобретение относится к неразрушающему контролю сварных швов. Цель изобретения - повышение эффективности контроля. Для этого сменный коллимационный узел 4 блока источника имеет три коллимационных канала 15 - 17, центральный 15 из которых выполнен в виде двух сопряженных вершинами конусов или пирамид. 1 з.п. ф-лы, 4 ил.

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (19) (11) (51) 5 G 21 К 1/02, G 01 N 23/18

ГОС АРСТВЕННЫЙ КОМИТЕТ

ПО И БРЕТЕНИЯМ И ОТКРЫТИЯМ

T СССР

99

) 1 )

К BTOPCHOMY СВИДЕТЕЛЬСТВУ (21) (22) (46) (71) ектн ститу строе (72) (53) (56)

and f

beam

ting.

Г ничес таци

4456105/24-25

18.05.88

23.11.90. Бюл. № 43 олгодонский филиал Всесоюзного про-конструкторского технологического ина атомного машиностроения и котлоия

В. Ф. Сердюк

20.179.152 (088.8)

ilkins А. N. Radiography with object

1m rotating in relationship to the Х-ray

British Journal of Non-destructive Tesl977, ч. 19, № 3, р. 122 — 125. мма-дефектоскоп типа Гаммарид. Техое описание и инструкция по эксплуа. EHl. 570.000.TO. 1973, с. 79

2 (54) БЛОК ИСТОЧНИКА ДЛЯ ДЕФЕКТОСКОПИИ СВАРНЫХ ШВОВ (57) Изобретение относится к неразрушаюшему контролю сварных швов. Цель изобретения — повышение эффективности контроля.

Для этого сменный коллимационный узел 4 блока источника имеет три колпимационных канала 15 — 17, центральный 15 из которых выполнен в виде двух сопряженных вершинами конусов или пирамид. 1 з.п. ф-лы, 4 ил.

1608756

Формула изобретения

17 з

Изобретение относится к неразрушающему контролю сварных швов.

Цель изобретения — повышение эффективности контроля.

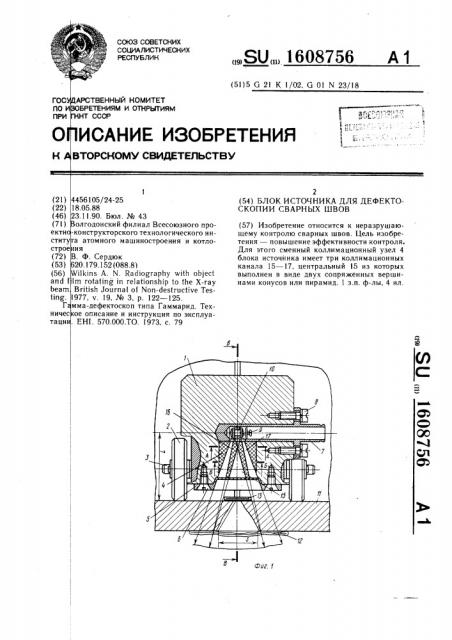

На фиг. 1 показан блок источника для дефектоскопии сварных швов, поперечный разрез; на фиг. 2 — сечение А — А на фиг. 1; на фиг. 3 — сечение Б — Б на фиг. 1; на фиг. 4 — сечение  — В на фиг. 1.

Блок источника для дефектоскопии сварных швов содержит несущий защитный корпус 1 с колесами 2 на осях 3. В защитный корпус 1 вставлен сменный коллимационный узел 4 в виде вкладыша из двух симметричных половинок, удерживаемый крышкой 5, которая крепится винтами 6. В защитный корпус 1 вставлена также втулка 7, закрепляемая винтами 8. Блок источника подсоединяется к ампулопроводу (не показан). Подаваемый по ампулопроводу держатель 9 с источником 10 гамма-излучения фиксируется в отверстии втулки 7. Блок источника устанавливается внутри контролируемого изделия 11, снаружи которого размещается кассета 12 с рентгеновской пленкой. На контролируемом сварном шве изделия 11 размещен дефектометр 13. Само изделие 11 установлено на роликоопоры 14.

Коллимационный узел 4 имеет три коллимационных канала 15 — 17. Центральный коллимационный канал 15 имеет форму двух сопряженных вершинами конусов или пирамид. Боковые каналы 16 и 17 расположены симметрично относительно центрального канала 15.

Блок источника работает следующим образом.

Подсоединенный к ампулопроводу блок источника устанавливают на контролируемый шов изделия 11 и подают по указанному ампулопроводу держатель 9 с источником 10 гамма-излучения, фиксируемый во втулке 7.

Затем включают привод вращения роликоопор 14. При вращении изделия 11 блок источника непрерывно скатывается с внутренней поверхности изделия 11, занимая нижнее положение на указанной поверхности. После требуемого количества оборотов изделие останавливают.

Использование коллимационного узла с

10 центральным и двумя боковыми коллимационными каналами 15 — 17 позволяет одновременно получить изображения контролируемого сварного шва и прилегающих к нему зон изделия 11, например, для получения

15 маркировочных изображений. Форма центрального коллимационного канала 15 обеспечивает возможность применения источников

10 гамма-излучения увеличенных размеров, позволяет снизить влияние рассеянного излучения и уменьшить фокусное расстояние

20 съемки.

1. Блок источника для дефектоскопии сварных швов, содержащий защитный корпус с полостью для размещения источника и сменный коллимационный узел в корпусе, отличающийся тем, что, с целью повышения эффективности контроля, коллимационный узел снабжен центральным и двумя боковыми каналами, причем центральный канал имеет форму двух сопряженных вершинами конусов или пирамид, а в месте сопряжения вершин образовано отверстие.

2. Блок источника по и. 1, отличающийся тем, что защитный корпус снабжен по меньшей мере двумя парами колес с осями, параллельными плоскости, проходящей через оси каналов коллимационного узла.
