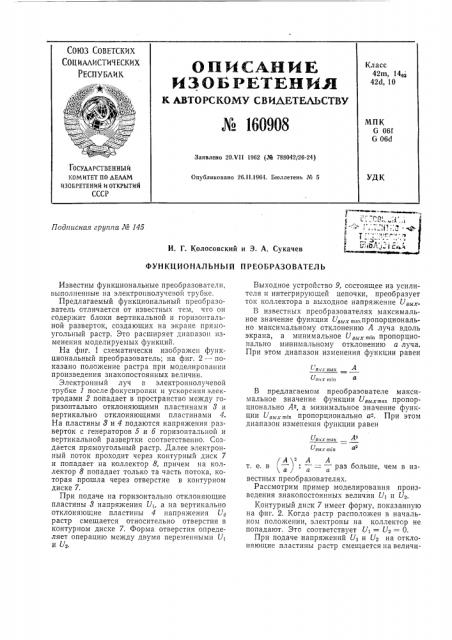

СОЮЗ СОВЕТСКИХ

СО11ИАЛИСТИ ВЕСКИХ

РЕСПУБЛИК () H N C A.H N E

И 3 О Б Р ЕТ Е Н Ы.Н

K АВТОРСКОМУ СВИДЕТЕЛЬСТВУ № 160908

Класс

42m, 14ва

42d, 10

МПК

С 061

G 06d

Заявлено 20.Ч11 1962 (¹ 788042/26-24) ГОСУДАРСТВЕННЫИ

КОМИТЕТ ПО ДЕЛАМ

ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ сссг

УДК

Опубликовано 26.11.1964. Бюллетень № 6

Подписная группа № 145

И. Г. Колосовский и Э. А. Сукачев

ФУНКЦИОНАЛЬНЫЙ ПРЕОБРАЗОВАТЕЛЬ

1- вих так

Umqx min

1 живых max

11вв х min а р

Известны функциональные преобразователи, выполненные на электропнолучевой трубке.

Предлагаемый функциональный преооразователь отличается от известных тем, что он содержит блоки вертикальной и горизонтальной разверток, создающих на экране прямоугольный растр. Это расширяет диапазон изменения моделируемых функций.

На фиг. 1 схематически изображен функциональный преобразователь; на фиг. 2 — показано положение растра при моделировании произведения знакопостоянных величин.

Электронный луч в электроннолучевой трубке 1 после фокусировки и ускорения электродами 2 попадает в пространство между горизонтально отклоняющими пластинами 8 и вертикально отклоняющими пластинами 4.

На пластины 8 и 4 подаются напряжения разверток с генераторов 5 и б горизонтальной и вертикальной развертки соответственно. Создается прямоугольный растр. Далее электронный поток проходит через контурный диск 7 и попадает на коллектор 8, причем на коллектор 8 попадает только та часть потока, которая прошла через отверстие в контурном диске 7.

При подаче на горизонтально отклоняющие пластины 8 напряжения Ui, а на вертикально отклоняющие пластины 4 напряжения Uв растр смещается относительно отверстия в контурном диске 7. Форма отверстия определяет операцию между двумя переменными Ui и 2

Вь1ходное устройство 9, состоящее из усилителя и интегрирующей цепочки, преобразует ток коллектора в выходное напряжение U8„x.

В известных преобразователях максимальное значение функции U,i(„„.пропорционально максимальному отклонению А луча вдоль экрана, а минимальное U„, mi, пропорционально минимальному отклонению а луча.

При этом диапазон изменения функции равен

В предлагаемом преобразователе максимальное значение функции U8b, „. пропорционально А2, а минимальное значение функции U,l „;, пропорционально а- . При этом диапазон изменения функции равен

/А "- А А т. е. в (— ): = — раз больше, чем в известных преобразователях.

Рассмотрим пример моделирования произведения знакопостоянных величин Ui u U .

Контурный диск 7 имеет форму, показанную на фиг. 2. Когда растр расположен в начальном положении, электроны на коллектор не попадают. Это соответствует Ui — — U2 = О.

При подаче напряжений U> и U на отклоняющие пластины растр смещается на величи№ 160908

Предмет изобретения

Начальнае растра

Фаз 2

/Х

Составитель М. А. Грибова

Редактор Л. К. Ушакова Техред A. А. Камышникова Корректор Г. И. Чугунова

Подп. к печ. 24 111 — 64 г. Формат бум, 60 >< 901/з Объем 0,23 изд. л.

Заказ 602(7 Тираж 725 Цена 5 кон.

ЦНИИПИ Государственного комитета по делам изобретений и открытий СССР

Москва, Центр, пр. Серова, д. 4.

Типография, пр. Сапунова, 2. ну Х = КтУ, вправо и на величину У = К.Ь влево. Тогда напряжение, соответствующее части электронного потока, пропорциональной площади ХУ, будет снято с коллектора и усилено. Определяется оно по формуле свих К3Х КзКРтК2 72 К 1 2 где Кь Кь Кз и К вЂ” постоянные коэффициенты.

Функциональный преобразователь, выполненный на электроннолучевой трубке, отл ич а ю шийся тем, что, с целью расширения диапазона изменения моделируемых функций, он содержит блоки вертикальной и горизонтальной разверток, создающих на экране прямоугольный растр,
