СОЮЗ СОВЕТСКИХ

СОЦ ИАЛИСТИЧ ЕСКИХ

РЕСПУБЛИК

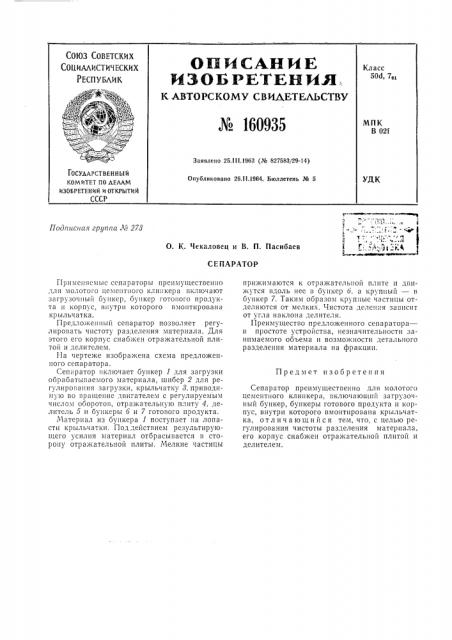

ОПИС нИЕ

ИЗОБРЕТЕН И. Н, К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

g2 160935

Класс

50d, 7вт

МПК

В 023

Заявлено 25.111.1963 (№ 827583/29-14) ГОСУДЛРСТВЕННЫИ комитет по дыАм

ИЗОБРЕТЕНИИ И ОТКРЫТИИ

СССР

Опубликовано 26,11.1964. Бюллетень ¹ 5

УДК

Подписная группа Л0 278

О. К. Чекаловец и В. П. Пасибаев

СЕПАРАТОР

Применяемые сепараторы преимущественно для молотого цементного клинкера включают загрузочный бункер, бункер готового продукта и корпус, внутри которого вмонтирована крыльчатка.

Пре l.ëîæåí11ûé сепаратор позволяет регулировать чистоту разделения материала. Для этого его корпус снабжен отражательной плитой и делителем. г1а чертеже изображена схема предложенного сепаратора.

Сепаратор включает бункер 1 для загрузки обрабатываемого материала, шибер 2 для регулирогания загрузки, крыльчатку 8, приводимую во вращение двигателем с регулируемым числом оборотов, отражательную плиту 4, делитель 5 и бункеры 6 и 7 готового продукта.

Материал из бункера 1 поступает на лопасти крыльчатки, Под действием результирующего усилия материал отбрасывается в сторону отражательной плиты. Мелкие частицы прижимаются к отражательной плите н движутся вдоль нее в бункер 6, а крупньш — в бункер 7. Таким образом крупные частицы отделяются от мелких. Чистота деления зависит от угла наклона делителя.

Преимущество предложенного сепаратора— в простоте устройства, незначительности занимаемого объема и ВОзмОжнОсти детального разделения материала на фракции.

Предмет изобретения

Сепаратор преимущественно для молотого цементного клинкера, включающий загрузочный бункер, бункеры готового продукта и корпус, внутри которого вмонтирована крыльчатка, отличающийся тем, что, с целью регулирования чистоты разделения материала, его корпус снабжен отражательной плитой и делителем.

Составитель В. Г. Храмцова

Редактор Э. Н. Шибаева Техред А. А. Камышникова Корректор М. И. Козлова

11оди. и печ. 26, 111 — 64 г. Формат бум. 60 901/а Объем 0,23 изд. л.

Эаказ 648/12 Тираж 525 Цена 5 коп.

ЦН11ИП!1 Государственного комитста по делам изобретений и открытий СССР

Москва, Центр, пр, Серова, д. 4.

Типография, пр. Сапунова, 2,
