Устройство для обрезки облоя с полимерных изделий

Устройство для обрезки облоя с полимерных изделий

Иллюстрации

Показать все

Реферат



Изобретение относится к области обработки деталей из полимерных материалов и может быть использовано для обрезки облоя. Цель - обеспечение качественной производительной обработки длинномерных изделий. Для этого устройство снабжено закрепленным на корпусе перед роликом направляющим лотком с установленным под ним прижимом и смонтированным под роликом съемников. Съемник размещен в пазу ролика. Ось дискового ножа параллельна оси ролика и смещена в направлении подачи изделия. Изделие захватывается ножом и роликом и попадает в паз, облой срезается ножом. 2 з.п. ф-лы, 5 ил.

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК

А i (5l) 5 В 29 С 37/02

:1

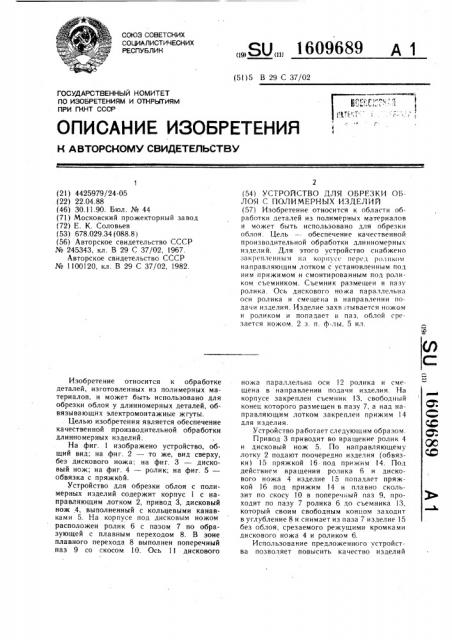

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

Н АBTOPCKOMY СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

llO ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ СССР (21) 4425979/24-05 (22) 22.04.88 (46) 30.11.90. Бюл. № 44 (71) Московский прожекторный завод (72) Е. К. Соловьев (53) 678.029.34 (088.8) (56) Авторское свидетельство СССР № 245343, кл. В 29 С 37/02, 1967.

Авторское свидетельство СССР № 1100120, кл. В 29 С 37/02, 1982.

Изобретение относится к обработке деталей, изготовленных из полимерных материалов, и может быть использовано для обрезки облоя у длинномерных деталей, обвязывающих электромонтажные жгуты.

Целью изобретения является обеспечение качественной производительной обработки длинномерных изделий.

На фиг. 1 изображено устройство, общий вид; на фиг. 2 — то же, вид сверху, без дискового ножа; на фиг. 3 — дисковый нож; на фиг. 4 — ролик; на фиг. 5— обвязка с пряжкЬй.

Устройство для обрезки облоя с полимерных изделий содержит корпус 1 с направляющим лотком 2, привод 3, дисковый нож,4, выполненный с кольцевыми канавками 5. На корпусе под дисковым ножом расположен ролик 6 с пазом 7 по образующей с плавным переходом 8. В зоне плавного перехода 8 выполнен поперечный паз 9 со скосом 10. Ось 11 дискового

„„Я0„„1609689 (54) УСТРОЙСТВО ДЛЯ ОБРЕЗКИ ОБЛОЯ С ПОЛИМЕРНЫХ ИЗДЕЛИЙ (57) Изобретение относится к области о6работки деталей из полимерных материалов и может быть использовано для обрезки облоя. Цель — обеспечение качественной производительной обработки длинномерных изделий. Для этого устройство снабжено закрепленным на корпусе перед роликом направляющим лотком с установленным под ним прижимом и смонтированным под роликом съемником. Съемник размещен в пазу ролика. Ось дискового ножа параллельна оси ролика и смещена в направлении подачи изделия. Изделие захв1тывается ножом и роликом и попадает в паз, облой срезается ножом. 2 з. и. ф-лы, 5 ил. ножа параллельна оси 12 ролика и смещена в направлении подачи изделия. На корпусе закреплен съемник !3, свободный конец которого размещен в пазу 7, а над направляющим лотком закреплен прижим 14 для изделия.

Устройство работает следующим образом.

Привод 3 приводит во вращение ролик 4 и дисковый нож 5. По направляющему лотку 2 подают поочередно изделия (обвязки) 15 пряжкой 16 под прижим 14. Под действием вращения ролика 6 и дискового ножа 4 изделие 15 попадает пряжкой 16 под прижим 14 и плавно скользит по скосу 10 в попереч ый паз 9, проходит по пазу 7 ролика 6 до съемника 13, который своим свободным концом заходит в углубление 8 и снимает из паза 7 изделие 15 без облоя, срезаемого режущими кромками дискового кожа 4 и роликом 6.

Использование предложенного устройства позволяет повысить качество изделий

1609689

Формула изобретения (обвязок), исключает брак при обрезке, повышает производительность труда.

Лля увеличения производительности дисковые ножи и ролики можно собрать в конструкцию для обработки до четырех и шести обвязок одновременно, без дополнительного разрезания.

I. Устройство для обрезки облоя с полимерных изделий, содержащее смонтированные на корпусе привод, ролик с пазом на образующей для размещения в нем изделия и установленный над роликом дисковый нож, отличающееся тем, что, с целью обеспечения качественной производительной обработки длинномерных изделий, оно снабжено закрепленным на корпусе перед роликом направляющим лотком с установленным под ним прижимом и смонтированным под роликом съемником, размещенным в его пазу, причем ось дискового ножа параллельна оси ролика и смещена в направлении подачи изделия.

2. Устройство по п. 1, отличаюи,ееся тем, что, с целью обеспечения обработки изделий типа обвязок с пряжками, ролик выполнен с поперечным пазом для размещения пряжек.

3. Устройство по пп. 1 и 2, отличающееся тем, что, с целью улучшения

15 ориентации длинномерных изделий, дисковый нож выполнен с кольцевыми канавками на режущей части.

1609689

1609689
