Патент ссср 160980
Иллюстрации
Реферат

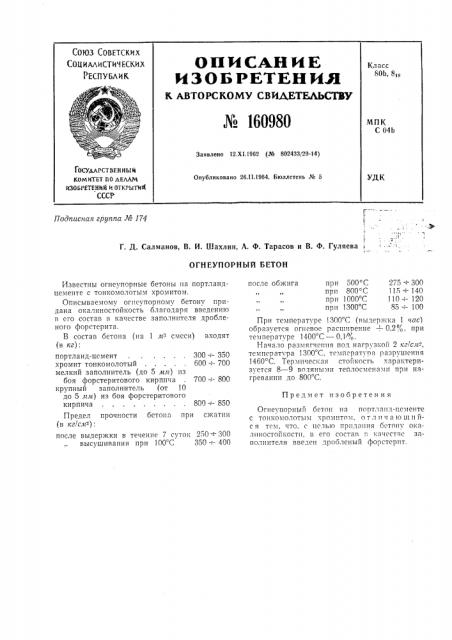

Сое3 С0 етских
Социллисти еских
Республи К
ОПИС НИЕ
ИЗОБРЕТЕНИЮ
Е АВТОРСКОМУ СВИДЕТЕЛЬСТВУ
Класс
80Ь, 81188
Ф
I с № 160980
МПК
С 04b
Заявлено 12.XI.1962 (№ 802433)29-14) ГОСУДАРСТ ВЕН К Ы И
КОМИТЬТ ПО л.елАМ иЗОБРетений и ОткРыти4
СССР
Опубликовано 26.II.1964. Бюллетень ¹ 5
УДК
Подписная группа № 17
Г. Д. Салманов, В. И. Шахлин, А. Ф. Тарасов и В. Ф. Гуляева, ОГНЕУПОРНЫЙ БЕТОН при 500 C при 800 С при 1000 C при 1300 С после обжига
275 —: 300
115 = 140
110 —: 120
85 —: 100
Предмет изобретения
Известны огнеупорные бетоны па портландцементе с тонкомолотым хромитом.
Описываемому огнеупорному бетону придана ока IHHOcToHKocTb благодаря введению в его состав в качестве заполнителя дробленого форстерита.
В состав бетона (на 1 л1о смеси) входят (в кг): портланд-цемент . . . . . . 300 †: 350 хромит тонкомолотый . . . . . 600 †: 700 мелкий заполнитель (до 5 мл1) из боя форстеритового кирпича . 700 †: 800 крупный заполнитель (от 10 до 5 ям) из боя форстеритового кирпича . . . ., . . . . 800 †: 850
Предел прочности бетона при сжатии (в кг/с,11-"): после выдержки в течение 7 суток 250 —:300 высушивания при 100 С 350 —: 400
При температуре 1300 С (выдержка 1 «ac) образуется огневое расшипение + 0,2о „, при температуре 1400 С вЂ” 0,1%.
Начало размягчения под нагрузкой 2 кг!с;11 -, температура 1300 С, температура разрушения
1460 С. Термическая стойкость характеризуется 8 — 9 водяными теплосменами при нагревании до 800 С.
Огнеупорный бетон на портлаил-цементе с тонкомолотым хромитом. о т л и ч а 10 щ и йс я Tc ì, что, е цсль1о придания бетону окалиностойкости, в его состаг и качестве заполнителя введен дробленый форстерит.
