Сушильно-смесительный барабан установки для приготовления асфальтобетонной смеси
Иллюстрации
Показать всеРеферат
Изобретение относится к области строительства, а именно к устройствам для приготовления асфальтобетонных и битумоминеральных смесей. Целью изобретения является повышение качества приготавливаемой смеси и интенсификации ее приготовления. Корпус 1 сушильно-смесительного барабана разделен поперечной перфорированной перегородкой 2 на сушильную 3 и смесительную 6 секции. Последняя расположена в полости сушильной секции 3 с образованием тепловой рубашки 12 по ее наружному периметру. Каждый ковш 5 закреплен на перегородке 2 перед отверстием с образованием короба. Перемещение сухого и нагретого материала в смесительную секцию 6 осуществляется перегрузочными ковшами 5, которые предотвращают контакт битума с горячими газами. 2 ил.
C0t03 СОВЕТСКИХ
СОЦИАЛИСТИЧЕСКИХ
РЕСПУБЛИК (st)s Е 01 С 19/10
ГОС УДАР СТ В Е ННЫ Й КОМИТЕТ
ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ
ПРИ ГКНТ СССР
ОПИСАНИЕ ИЗОБРЕТЕНИЯ
К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (21) 4354733/23-33 (22) 04.01.89 (46) 30.11,90. Бюл. ¹ 44 (71) Сибирский автомобильно-дорожный институт им. В.В.Куйбышева (72) В.М.Ворожейкин, С.П,Алешкин и
В.В.Соломонов (53) 625,066.002.51(088.8) (56) Авторское свидетельство СССР
¹ 1135826, кл. Е 01 С 19/10, 1983. (54) СУШИЛЬНО-СМЕСИТЕЛЬНЫЙ БАРАБАН УСТАНОВКИ ДЛЯ ПРИГОТОВЛЕНИЯ
АСФАЛЬТОБЕТОННОЙ СМЕСИ (57) Изобретение относится к области строительства, а именно к устройствам для приготовления асфальтобетонных и битумоминеральных Ю 1609843 А1 смесей. Целью изобретения является llQBblшение качества приготавливаемой смеси и интенсификации ее приготовления. Корпус
1 сушильно-смесительного барабана разделен поперечной перфорированной перегородкой 2 на сушильную 3 и смесительную 6 секции, Последняя расположена в полости сушильной секции 3 с образованием тепловой рубашки 12 по ее наружному периметру.
Каждый ковш 5 закреплен на перегородке 2 перед отверстием с образованием короба.
Перемещение сухого и нагретого материала в смесительную секцию 6 осуществляется перегрузочными ковшами 5. которые предотвращают контакт битума с горячими газами. 2 ил.
1609843
Изобретение относится к строительству, а именно к устройствам для приготовления асфальтобетонных и битумоминеральных смесей.
Целью является повышение качества приготавливаемой смеси и интенсификация ее приготовления.

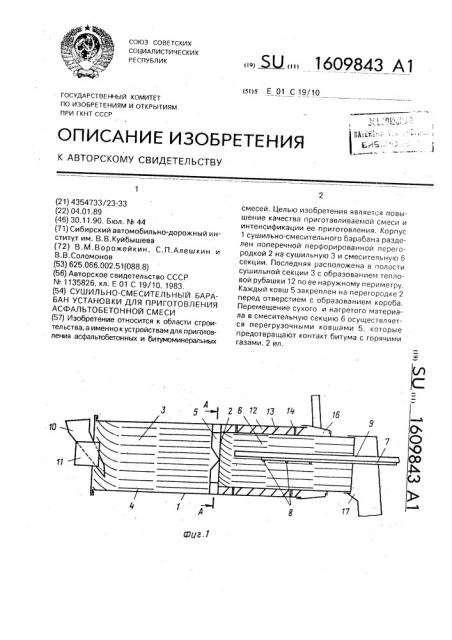

На фиг. 1 изображен барабан, разрез; на фиг, 2 — разрез А-А на фиг. 1, Сушильно-смесительный барабан содержит цилиндрический корпус 1, разделенный поперечной перфорированной перегородкой 2 на сушильную секцию 3, имеющую лопасти 4 на внутренней поверхности и перегрузочные ковши 5, и смесительную секцию 6 с трубопроводом 7 подачи вяжущего, имеющим форсунки 8, и шнеком 9. На торцовой стенке сушильного барабана установлены загрузочный патрубок 10 и топочное приспособление 11.
Смесительная секция 6 расположена в полости сушильной секции 3 с образованием тепловой рубашки 12, где установлены винтовые лопасти 13 и компенсаторы 14 для крепления смесительной секции к сушильной. Каждый ковш 5 закреплен на перегородке 2 перед отверстием 15 с образованием короба, Тепловая рубашка сообщена с вытяжным патрубком 16, а выступающий торец смесительной секции 6 соединен с выгрузочным патрубком 17. Барабан имеет привод поворота корпуса (не показан).
Устройство работает следующим образом, Предварительно отдозированный минеральный материал подают в сушильную секцию 3 через загрузочный патрубок 10, где происходит выпаривание влаги и нагрев
его до рабочей температуры. Продвижение минерального материала вдоль всего сушильно-смесительного барабана происходит за счет установки последнего под углом к горизонту. Сухой и нагретый до рабочей температуры материал при помощи перегрузочных ковшей 5 направляют в смесительную секцию 6. Туда же шнеком 9 подают минеральный порошок, а при помощи форсунок 8 в летящий заполнитель впрыскивают битум. Готовую асфальтобетонную смесь выгружают через выгрузочный патрубок 17, Тепловая рубашка 12, образовавшаяся между обечайками сушильной и смесительной секции, служит для отвода дымовых газов из сушильной секции, а уно10 симый ими мимо перегрузочных ковшей 5 пылевидный минеральный материал возвращается в сушильную секцию винтовыми лопастями 13, Горячие дымовые газы, проходящие по межкамерному кольцевому про"5 странству, являются естественным обогревом обечайки смесительной секции.
Использование сушильно-смесительного барабана позволяет значительно повысить качество приготовляемой асфальтобетонной смеси за счет исключения контакта битума с горячими дымовыми газами и интенсифицировать процесс ее приготовления за счет ввода вяжущего под
25 высоким давлением в тонкораспыленном состоянии, Формула изобретения
Сушильно-смесительный барабан установки для приготовления асфальтобетонной смеси, содержащий цилиндрический корпус, разделенный поперечной перфорированной перегородкой на имеющую лопэ35 сти на внутренней поверхности и перегрузочные ковши сушильную секцию и смесительную секцию с трубопроводом подачи вяжущего, топочное приспособление со стороны загрузочного патрубка сушильной секции, выгрузочный и вытяжной патрубки на конце смесительной секции, привод поворота корпуса, отл ича ющи йся тем,что, с целью ,повышения качества приготавливаемой сме45 си и интенсификации процесса ее приготовления, смесительная секция расположена в полости сушильной секции с образованием тепловой рубашки по ее наружному периметру, а каждый ковш закреплен нэ перего50 родке перед Отверстие с Образованием короба.
1609843
Составитель Н.Попова
Редактор Л.Веселовская Техред М.Моргентал Корректор Н.Ревская
Заказ 3707 Тираж 4 59 Подписное . ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР
113035, Москва, Ж-35, Раушская наб., 4/5
Производственно-издательский комбинат "Патент", г. Ужгород, ул.Гагарина, 101
