Гидравлический привод

Гидравлический привод

Иллюстрации

Показать все

Реферат



Изобретение может быть использовано в гидроприводах подъемников. Цель изобретения - повышение надежности и удобства эксплуатации. Гидроуправляемый клапан 9 включен между штоковой полостью 4 гидроцилиндра 1 и сливом. Полость 12 управления клапана 9 соединена с линией 6 нагнетания насоса 13, давление в которой изменяется пропорционально нагрузке на штоке гидроцилиндра. Трехпозиционный четырехлинейный распределитель 8 обеспечивает следующие режимы работы гидроцилиндра : подъем, стопорение, опускание. В зависимости от величины нагрузки подъем осуществляется с разной скоростью, что обеспечивается автоматически. 1 ил.

„„SU„„1610091

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК

А1 (gg)g Р 15 В 11/04

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К А ВТОРСКОМ,Ф СВИДЕТЕЛЬСТВУ

ГОСУДА СТВЕННЫЙ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ СССР (21) 4604147/40-29 (22) 09.11.88 (46) 30.11.90. Вюл. № 44 (72) П. 3. Шеремет (53) 62.82(088.8) (56) Авторское свидетельство СССР

¹ 1059288A, кл. Р 15 В 11/04,, 1983. (54) ГИДРАВЛИЧГСКИЙ ПРИВОД (57) Изобретение может быть использовано в гидроприводах подъемников.

Цель изобретения — повышение надежности и уцобства в эксплуатации. Гидроуправляемый клапан 9 включен между штоковой полостью 4 гидроцилиндра 1 и сливом. Полость 12 управления клапана 9 соединена с линией 6 нагнетания насоса 13, давление в которой изменяется пропорционально нагрузке на штоке гидроцилиндра. Трехпозиционный четырехлинейный распределитель 8 обеспечивает следующие режимы работы гидроцилиндра: подъем, стапорение, опускание. В зависимости от величины нагрузки подъем осуществляется с разной скоростью, что обеспечивается автоматически. 1 ил.

1610091

ИзобретE ltITp. QTHocH cH I(машиностроению и можс т быть исполг зовано, например, в гидроприводах подъемников.

11елью изобретения является повыше5 ние надежности и удобства в эксплуата-. ции путем обеспечения автоматическогс переключения скоростей при подъеме груза малого и большого веса.

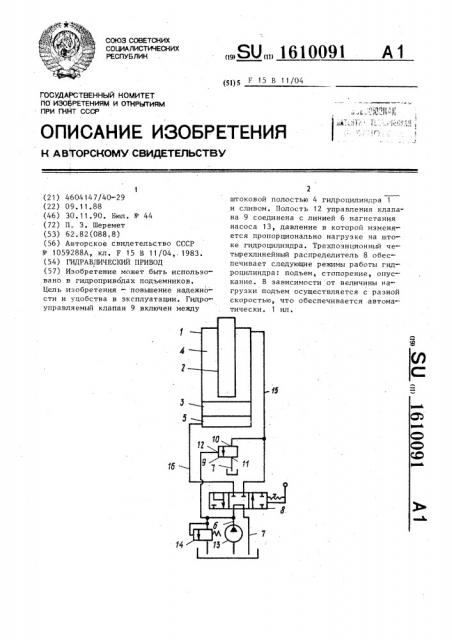

На чертеже представлена схема пред- 10 лагаемого привода, Гидравлический привод содержит исполнительный гидроцилиндр 1 с двумя поршнями 2 и 3 с образованием штоковой

4 и бесштоковой 5 полостей, причем 15 поршень 2 меньшего диаметра выполнен плунжерного типа и установлен свободно относительно поршня 3 большего диаметра. Гидравлический привод сообщен с гидролиниями нагнетания б и слива 7 через гидрораспределитель 8, выполненный четырехлинейным трехпозиционным, и снабжен гидроуправляемым клапаном 9, вход 10 котопого соединен со штоковой полостью 4, выход 11 — с 25 гидролинией 7 слива, а полость 12 управления — с линией 6 нагнетания насоса 13. Кроме того, линия 6 нагнетания насоса 13 снабжена предохранитель" ным клапаном 14.

Штоковая 4 и бесштоковая 5 полости сообщены гидролиниями 15 и 16 с гидрораспределителем 8.

Гидравлический привод работает следукщим образом.

Б средней позиции распределителя

8 линии 15 и 16 заперты, полости 4 и

5 гидроцилиндра 1 заполнены рабочей жидкостью, поршни 2 и 3 неподвижны, гидроуправляемый клапан 9 закрыт уси 40 лием от пружины. а в полости 12 управления давле. ие рабочей жидкости равно сливному, так как связанная с ним линия 6 нагнетания насоса 13 соединена с линией 7:лива. 45

При подъеме груза,с малым усилием распределитель 8 переводят в правую по чертежу позицию. При этом рабочая жидкость от насоса 13 поступает под давлением в бесштоковую полость 5 гидроцилиядра 1 и поднимает поршень

3 большег: диаметра, который при этом создает давление в запертой IETQKQBoH полости 4, которое поднимает поршень

7 меньшего диаметра с большой скоростью за счет разности диаметров порш55 ней. Гидроуправляемый клапан 9 находится в закрытом состоянии, так как при подъеме груза с малым усилием давления рабочей жидкости в линии 6 на-. гнетания и в соединительной с ней по.лости 1? управления недостаточно, чтобы открыть клапан 9 и соединить што ковую полость 4 с линией 7 слива.

При подъеме груза с большим усилием распределитель 8 также переводят в правую по чертежу позицию. При этом рабочая жидкость от насоса 13 поступает под давлением в бесштоковую полость 5 гидроцилиндра 1 и поднимает поршень 3 большего диаметра, который входит в непосредственное сопрнкосновение с поршнем 2 меньшего диаметра и поднимает его. При этом штоковая по-лость 4 через линию 15 связи и клапан

9 соединена с линией 7 слива и рабочая жидкость, находящаяся в штоковой полости 4, выходит в бак.

При подъеме груза с большим усилием давления рабочей жидкости в линии

6 нагнетания и полости 12 управления гидроуправляемого клапана 9 достаточно, чтобы преодолеть усилие пружины и открыть клапан 9.

Для опускания груза распределитель

8 устанавливается в левую по чертежу позицию, при этом полости 4 и 5 соединяются с линией 7 слива линиями 15 и 16. Переключение распределителя 8 из позиции Подъем в позицию нОпускание" и наоборот происходит через нейтральное положение, в котором по лости 4 и 5 оказываются запертыми, что исключает реверс привода в момент переключения.

Ф о р м ул а и з о б р е т е н и я

Гидравлический привод, содержащий исполнительный гидроцилиндр с двумя поршнями, размещенными с образованием штоковой и бесштоковой полостей, причем поршень меньшего диаметра выполнен плунжерного типа и установлен свободно относительно поршня большего диаметра, сообщенный с гидролиниями нагнетания и слива через гидрораспределитель, выполненный по меньшей мере трехпозиционным четырехлинейным, причем в одной из позиций распределителя бесштоковая и штоковая полости гидроцилиндра соединены с баком, о т л ич а ю шийся тем„ что, с целью повышения надежности и удобства в эксплуатации путем обеспечения автоматического переключения скоростей при подъеме груза малого и большого веса, он снабжен гидроуправляемым

1610091

Составитель Г, Сосульников

Редактор А„ Лежнина Техред Л.Сердюкова Корректор М. Максимишинец

Заказ 3720 Тираж 528 Подписное

ВНИИПИ Государственного комитета по изобретениям и открытиям нри ГКНТ СССР

113035, Москва, Ж вЂ” 35, Раушская наб., д. 4/5

Производственно-издательский комбинат "Пате нт", г.ужгород, ул. Гагарина,101 клапаном, вход которого соединен со штоконой полостью, выход — с линией слива, а полость управления — с линией нагнетания насоса, причем в одной из позиций распределителя бесштоковая полость соединен» с линией нагнетания, штоковая полость и слиг, запер. ты, а в другой позиции штоковая и

5 бесштоковая полости за1 ерты а линия

У нагнетания соединена с линией слива.
