Отражатель светильника

Отражатель светильника

Иллюстрации

Показать все

Реферат



Изобретение относится к области светотехники. Цель изобретения - снижение материалоемкости и трудоемкости изготовления отражателя светильника. Отражатель светильника содержит горловину 1 и рабочий профиль 2 с меридиональными наружными ребрами жесткости 3. Ребра жесткости 3 имеют переменную высоту и представляют собой излишки материала исходной цельной листовой заготовки 5, сложенные вдвое. Предлагаемое математическое выражение для высоты ребер 3 позволяет обеспечивать формовку отражателя при минимальной деформации растяжения исходной заготовки 5 методом продольно-поперечной гибки. 2 ил.

СООЗ СОВЕТСНИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИН (ly (И) (ц1) F 21 V 7/00

ОПИСАНИЕ ИЗОБРЕТЕНИЯ ф Ъ

« Эмад

CF» Ж фе

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

ПО ИЗО6РЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ СССР

К Д ВТОРСНОМУ СВИДЕТЕЛЬСТВУ (2 i ) 4459224/24-07 (22) 23. 05. 88 (46) 30. 11. 90. Бюл. Н 44. (71) Ардатовский светотехнический завод (72) В.В. Бармин (53) 628.9,064 (088.8) (56) Патент Швейцарии Р 625629, кл. F 21 Ч 7/10, 1981.

Авторское свидетельство СССР !

Р 596776, кл. F 21 V 31/00, 1976.

Боленок В,E. Производство электраосветительных приборов. И,: Энергоиздат, 1981, с. 57, рис, 2-22, (54) ОТРАЖАТЕЛЬ СВЕТИЛЬНИКА (57) Изобретение относится к области

2 светотехники. Цель изобретения — снижение материалоемкости и трудоемкости изготовления отражателя светильника. Отражатель светильника содержит горловину 1 и рабочий-профиль

2 с меридиольными наружными ребрами жесткости 3. Ребра жесткости 3 имеют переменную высоту и представляют собой излишки материала исходной цельной листовой заготовки 5, сложенные вдвое. Предлагаемое математическое выражение для высоты ребер 3 позволяет обеспечивать формовку отражателя при минимальной деформации растяже- . ния исходной заготовки 5 методом про— дольно-поперечной гибки ° 2 ил.

1610 t96

Изобретение относится" к светотехнике и может быть использовано в про- . изводстве светильников с круглосимметричными, симметричными и асимметрич5 ными отражателями;

Цель изобретения — снижение материалоемкости и- трудоемкости изготовления отражателя светильника.

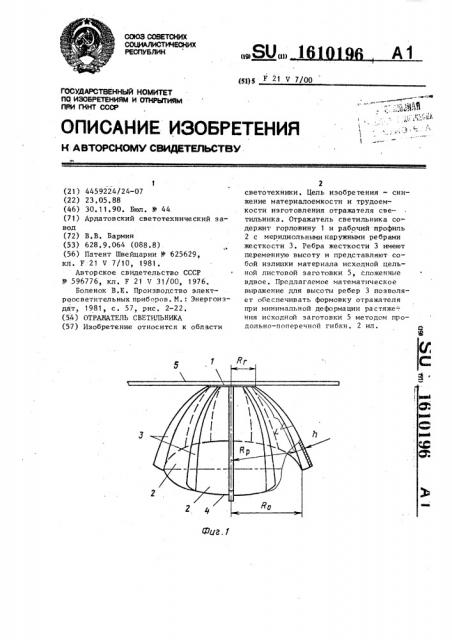

На фиг. 1 изображен круглосимметричный отражатель, общий вид; на фиг. 2 — вариант некруглосимметричного отражателя.

Отражатель светильника содержит горловину 1, рабочий профиль. 2 с меридиональными ребрами жесткости

3 переменпой высоты и основание 4.

Ребра 3 жесткости выполнены на наружной поверхности рабочего профиля

2 и представляют собой излишки ме- 20 талла исходной цельной листовой заготовки 5, сложенные вдвое.

Обеспечение формовки отражателя при минимальной деформации растяжения материала методом продольно-попе- 25 речной гибки, конструкция ребер жесткости, соотношение их размеров и количество определяются из условия

tt(R + L — Rp)

N ) 30 где h — - высота ребра в расчетной точке профиля, определяемая расстоянием от точки на рабочем профиле до соответст35 вующей точки на профиле;

N — количество ребер;

R — радиус горловины;

R — радиус внутренней окружности

t профиля отражателя в сечении 40

/ перпендикулярном оптической оси.

Формирование различных по форме отражателей происходит следующим образом. 45

Исходная заготовка 5 формируется по форме отражателя методом двойного изгиба в поперечной и продольной плоскости, что обеспечивает минимальные деформации пластического растяжения. Вначале деформируемая заготовка 5 принимает зигзагообразную замкнутую вокруг вертикальной оси форму, напоминаюцую меха гармони, но с широкими впадинами между выступами с переменной их высотой. При дальнейшем формовании, образующиеся излишки ма-. териала полностью перетягиваются в меридиональные ребра 3 жесткости, представляющие собой сдвОенный материал заготовки 5.

Для придания отражателю большей формоустойчивости и жесткости его отдельные участки через свои ребра

3 закрепляются между собой одним из известных способов (сваркой, отгибкой, склеиванием и т.д.).

Ребра 3 жесткости, полученные в ходе операции гибки отдельных участков отражателя, обеспечивают защиту тонкостенного рабочего профиля 2 от механических повреждений, а дополнительная формоустойчиво "fb è хорошие светорассеивающие свойства обеспечиваются за счет нанесения на рабочий профиль 2 отражателя макрорельефа.

Применение отражателя, изготовленного из тонкого материала (стали или апюминия, толщиной 0,1,...,0,8 мм), позволяет снизить материалоемкость и трудоемкость изготовления, увеличить производительность труда и решит проблему использования дешевого и широко применяемого металла (тонкой жести), вместо дефицитного и дорогостоящего алюминия, толщиной 1, 52,э мм. (R, + L — К.)

Р высота ребра в текущей точке рабочего профиля; радиус горловины отражателя; длина дуги рабочего профиля от горловины до текущей точки рабочего профиля; радиус внутренней окружности рабочего профиля в сечении, перпендикулярном оси отражателя и проходящем через текущую точку рабочего профиля; количество ребер жесткости. где. h—

R г

N—

Формула изобретения

Отражатель светильника, выполненный из цельной листовой заготовки и включаюций горловину, основание и рабочий профиль, о т л и ч а ю ц и йс.я тем, что, с целью снижения материалоемкости и трудоемкости изготовления, он снабжен меридиональными ребрами жесткости переменной высоты, представляющими собой излишки металла исходной заготовки, сложенные вдвое, при этом высота ребра определяется из соотношения

1610196

Составитель И.Зайцев

Техред М;Ходанич

Редактор A.Долинич

Корректор Н. Король

Заказ 3725 Тираж 374 Подписное

ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР

113035, Москва, Ж-35, Раушская наб., д. 4/5

Производственно-издательский комбинат "Патент", r. Ужгород, ул. Гагарина, 101
