Реферат

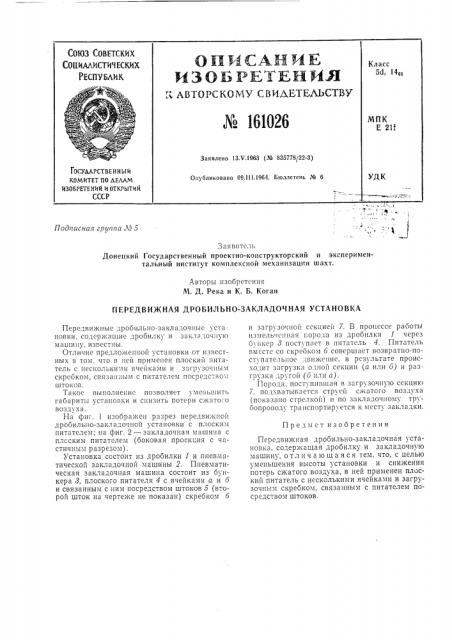

Союз Советских

Социллистических г ЕСПУБАИ1;

401

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ,йо ЯЩ

Заявлено 13.Ч.1963 (¹ 835778122-3) ГОСУЬАРРСТ ВЕН Н Ы И

КОМИТЕТ ПО 5ЕААМ

ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ

СССР

Опубликовано 09.111.1964. Бюллетень № 6

Подписная группа М 5

Заявитель

Донецкий Государственный проектно-конструкторский и экспериментальный институт комплексной механизации шахт.

Авторы изобретения

М. Д. Река и К. Б. Коган

ПЕРЕДВИЖНАЯ ДРОБИЛЬНО-ЗАКЛАДОЧНАЯ УСТАНОВКА

Предмет изобретения

Передвижные дробильно-закладочные установки, содерхкащие дробилку и зак.7адоч115 10 машину, изгестны.

Отличие предложенной установки от известных в том, что в ней приченен плоский питаTCJlh C 1ICCK0лькн.,1e(я 1еЙками H загрт 30 I!lb!M скреОком, связан11ым с питателем посредс ° во .1 штоков.

Такое выполнение позволяет уменьшить габариты установки и снизить потери сжатого воздуха.

На (риг. 1 и Оора7Kен разpeз пеpедвиж!i0й дробильно-закладочной установки с плоским питателем; на фиг. 2 — закладочная машина с плсским питателем (боковая проекция с частичным разрезом).

Установка состоит из дробилки 1 и пневматической закладочной машины 2. Пневматическая закладочная машина состоит из бункера 8, плоского питателя 4 с ячейками а и б и связанным с ним посредством штоков 5 (второй шток на чертеже не показан) скребком 6 и загрузочной секцией 7. В процессе работы измельченная города из дробилки 1 через бункер 8 поступает в питатель 4. Питатель вмсстс со скреоком 6 совершает возвратно-поступате7ь1:ое движение, в рсзультате происходит 361р53К!1 одной секции (а. или 0) и разгрузка другой (о нлн а).

Порода, поступигшая в загрузочную секци10

7, подхватывается струей сжатого воздуха (показано стрелкой) и по закладочному трубопроводу транспортируется к месту закладки.

Передвижная дробильно-закладочная установка, содержащая дробилку и закладочную машину, отличающаяся тем, что, с целью уменьшения высоты установки и снижения потерь сжатого воздуха, в ней применен плоский питатель с несколькими ячейками и загрузочным скребком, связанным с питателем посредством штоков. № 161026

ФЧ/2 1

Фиг Z
