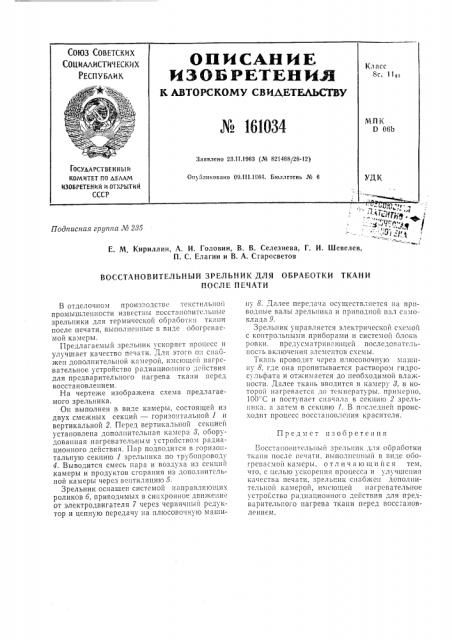

С0ЕЗ С0ВЕТС И
СГ!ЦИАЛИСТИ 1 ЕСКИХ
РЕСПУЬЛИК
ОПИСАН ИК
И 3 ОБ РЕТЕН ИЯ
К АВТОРСКОМУ СВИДЕТЕЛЬСТВ,К
Класс ос, 1в1
МПК
D 06b
КО 161034
Заявлено 23.1!.1963 (№ 821468128-12) ГОСИАРСТВЕКНЫИ
КОМИТЕТ ПО АЕЛАМ
ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ
СССР
Оп вликовано 09.I I I.1964. Бюллетень № 6
УДК
Подписная груп(га J¹ 285
Е, М. Кириллин, А. И. Головин, В. В. Селезнева, Г. И. Шевелев, П. С. Елагин и В. А. Старосветов
ВОССТАНОВИТЕЛЬНЫЙ ЗРЕЛЬНИК ДЛЯ ОБРАБОТКИ ТКАНИ
ПОСЛЕ ПЕЧАТИ
Предмст изобретения
В отделочном произ" одстве текстильной промышленности известны восстановительные
ape(rbrrHxH,tlasr терми 1ескоГ1 ооработrar Tr
Предлагаемый зрельпик ускоряет процесс и улучшает качество печати. Для этого оц снабжен дополнительной камерой, iiмсющей нагревательное устройство радиациопного действия для предварительного нагрева ткани перед восстановлением.
На чертеже изображена схема предлагаемого зрельника.
Ои выполнен в виде камеры, состоящей из двух смежных секций — горизонтальной 1 и вертикальной 2. Перед вертикальной секцией установлена дополнительная камера 8, оборудованная нагревательным устройство;1 радиационного действия. Пар подводится в горизонтальную секцию 1 зрельцика по трубопроводу
4. Выводится смесь пара и воздуха из секций камеры и продуктов сгорания из дополнительной камеры через вентиляцию 5.
Зрельник осиашеп системой направляющих роликов б, rlpHBoäèìûõ в си1гхроциое движение от электродвигателя 7 через червячный редуктор и цепную передачу па плюсовочиую машипу 8. Далее передача осуществляется па приводпые валы зрель11ика и приводной вал самоклада 9.
3peльиик управляется электрической схемoi с коптрольиыми приборами и системой блоки ровки, предусматривгпощей последовательность включения элементов схемы.
Ткапь проводят через плюсовочную машицу 8, где она пропитывается раствором гидросульфата и отжимается до необходимой влажности. Далее ткань вводится в камеру 8, в которой нагревается до температуры, примерно, 100=C и поступает сначала в секцию 2 зрельпика, а затем в сскцгпо 1. В последней происходит процесс восстановления красителя.
Восстаllов11тсль11ый зрел ьllик д 1я ООраоотки ткани после печати, выпоп11сп11ый в виде ооогревасмой камеры, о т л и ч а lo шийся тем, что, с целью ускорения процесса и улучшения качества печати, зрельпик с11аб>кея дополнительной камерой, имеющей нагревательное уcTpor",ство радиационного действия для предварителы(ого нагрева ткани перед восстановлением. № 161034
Составитель М. М. Лиманова
Техред Ю. В. Баранов Корректор T. Д. Хромцева
Редактор В. Ф. Чулкова
Типография, пр, Сапунова, 2
Поди, к печ. 14Я вЂ” 64 г. Формат бум. 60 Р,90 /8 Объем 0,23 изд. л.
Заказ 886)14 Тираж 575 Цена 5 коп.
ЦНИИПИ Государственного комитета по делам изобретений и открытий СССР
Москва, Центр, пр. Серова, д. 4
