Реферат



Изобретение относится к вибрационной технике и может найти применение при испытаниях путем воздействия импульсных вибрационных нагрузок. Цель изобретения - расширение функциональных возможностей за счет нормировки энергии, прикладываемой к испытываемым объектам. Вибростенд содержит магнитопровод 1 с обмоткой подмагничивания 2, источник постоянного тока 3, рабочий стол 4, катушку 5, упругую подвеску стола 6, задающий генератор 3, усилитель мощности 8, компаратор 9, схему сравнения 10, блок импульсного управления 11, бесконтактный ключ 12. При работе вибростенд обеспечивает серию механических импульсов с заданной длительностью, заполненных синусоидой. 2 ил.

(19) (111

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСНИХ

РЕСПУБЛИК

А1

yg)g G 01 M 7/00

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К А BTOPCHOMY СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ НОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТНРЫТИЯМ

ПРИ ГННТ СССР (21) 4392848/24-10 (22) .17.03.88 (46) 30.,11.90. Бюл. ¹ 44 (71) Всесоюзный научно-исследовательский институт соляной промышленности (72) С.А,Клименко и А.И.Подцубный (53) 534.232 (088 ° 8) (56) Вибрационный электродинамический стенд ВЭДС-100Б(200А). Паспорт. Союзторгмашприбор, 1979, с. 3-40, (54) ЭЛЕКТРОДИНАМИЧЕСКИЙ ВИБРОСТЕНД (57) Изобретение относится к вибрационной технике и может найти применение при испытаниях путем воздействия

2 импульсных вибрационных нагрузок.

Цель изобретения — расширение функциональных возможностей за счет нормировки энергии, прикладываемой к испытываемым объектам. Вибростенд оодержит магнитопровод 1 с обмоткой 2 подмагничивания, источник 3 постоянного тока, рабочий стол 4, катушку 5, упругую подвеску стола 6, задающий генератор .3, усилитель 8 мощности, компаратор 9, схему 10 сравнения, блок 11 импульсного управления, бесконтактный ключ 12. При работе вибростенд обеспечивает серию механических импульсов с заэанной длительностью, заполненных синусоидой. 2 ил .

16,10357

Изобретение относится к вибрационной технике и может найти применение в стендах для испытания моделей,образцов, устройств путем воздействия импульсных вибрационных нагрузок.

Цель изобретения — расширение области применения электродинамического вибростенда при виброиспытаниях за счет обеспечения серии механических 10 импульсов.с заданной длительностью, заполненных синусоидой, что позволяет нормировать энергию, прикладываемую к испытываемым объектам.

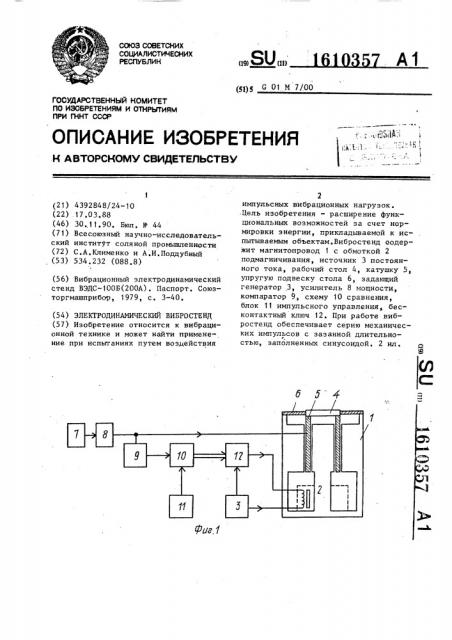

На фиг.1 представлена функциональ- 15 ная схема электродинамического вибростенда; на фиг.2 - временные диаграммы его работы.

Электродинамический вибростенд (фиг.1) содержит магнитопровод 1 с 20 обмоткой подмагничивания 2, которая одним выводом подключена к выходу сточника 3 постоянного тока, подижную систему., включающую в себя рабочий стол 4 и катушку 5, упругую 25 подвеску стола 6, а также последовательно соединенные задающий генератор

7 и усилитель мощности 8, нуль — комаратор 9, схему 10 сравнения, блок

11 импульсного управления и бесконактный ключ 12. Выход бесконтактного ключа 12 подключен к первому входу обмотки 2 подмагничивания, а вход— к первому выходу источника 3 постоянного тока, второй выход которого подключен к второму входу обмотки 2 под35 магничивания.

Выход блока 11 импульсного управления подключен к второму входу схемы

10 сравнения, к первому входу которой

40 подключен выход компаратора 9. Выход схемы 10 сравнения подключен к второму входу бесконтактного ключа 12, Электродинамический вибростенд работает следуюшим образом.

Непрерывный синусондальный сиг нал (фиг.2, поз. II) сформированный задающим генератором 7, через усилитель

8 мощности поступает на подвижную катушку 5 и детектор нуля 9, который в момент перехода тока через нуль формирует кратковременные импульсы (фиг.2, поз..III). Выходной сигнал детектора нуля 9 поступает затем на первый вход схемы 10 сравнения, к

55 второму входу которой подводится сигнал от блока 11 импульсного управления .(фиг.2, поз.lj, который формирует длительность синусоидального сигнала (фиг.2, поз. IV) . На выходе схемы 10 сравнения получается импульсный сигнал, начало которого всегда совпадает . с моментом перехода через нуль для сигнала от задающего генератора 7, и, кроме того, окончание этого же сигнала всегда также совпадает с моментом перехода этой синусоиды через нуль, Таким образом, на выходе схемы сравнения получается импульс напряжения, почти равный по длительности импульсу от блока 11 импульсного управления, но .обладающий тем свойством, что начало и конец его всегда совпадают с моментом перехода синусоидального сигнала от задающего генератора 7 через нуль.

Сформированный сигнал от схемы 10 сравнения поступает на первый вход бесконтактного ключа 12, к второму входу которого подается постоянное напряжение для питания обмотки 2 подмагничивания от источника 3 постояно ного тока. !

С выхода бесконтактного ключа 12 поступают прямоугольные импульсы на обмотку 2 подмагничивания, по длительности равные импульсам со схемы 10 сравнения. Так как усилия, прикладываемые к рабочему столу 4 вибростенда, пропорциональны произведению токов, приложенных к обмотке 2 подмагничивания и подвижной катушке 5, то к испытываемому объекту на вибро-; стенде прикладываются синусоидальные ,механические колебания длительностью, равной прямоугольным импульсам от блока 11 импульсного управления.

Формула изобретения

Электродинамический вибростенд, содержащий магнитопровод с обмоткой подмагничивания, подключенной к источнику постоянного тока, рабочий стол с закрепленной на нем подвижной катушкой, последовательно соединенные задающий генератор и усилитель мощ-. ности, выход которого подключен к подвижной катушке, о т л и ч а ю— шийся тем, что, с целью расширения области применения, в него введены детектор нуля, схема сравнения, блок импульсного управления и бесконтактный ключ, причем вход детектора нуля соединен с выходом усилителя мощности, его выход — с первым входом схемы сравнения, второй вход схеСоставитель А. Катаев

Редактор М, Келемеш Техред А. Кравчук Корректор Э.Лончакова

Заказ 3733 Тираж 440 Подписное

ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР

113035, Москва, Ж-35, Раушская наб., д. 4/5

Производственно-издательский комбинат "Патент", г.ужгород, ул. Гагарина, 101 мы сравнения подключен к блоку импульсного управления, а выход — к первому входу бесконтактного ключа, 1б10357 6 второй вход которого подключен к источнику постоянного тока, а выходк обмотке подмагничивания °
