Испытательный комплекс микропроцессорных приборов неразрушающего контроля

Испытательный комплекс микропроцессорных приборов неразрушающего контроля

Иллюстрации

Показать все

Реферат



Изобретение относится к неразрушающему контролю и предназначено для испытаний микропроцессорных приборов неразрушающего контроля. Целью изобретения является повышение достоверности контроля за счет автоматизации процесса испытания и улучшения метрологических характеристик. При включении электронно-вычислительная машина 2 загружает с накопителя 5 на магнитном носителе программное обеспечение, по которому первоначально тестируются микропроцессор 15 и блоки 13, 14 перепрограммируемой и оперативной памяти. Затем с помощью блока 7 специальных сигналов задаются сигналы, поступающие на блок 8 генераторов и блок 10 обработки сигнала. По результатам моделирования с помощью программатора 1 постоянной памяти записывается результирующая программа, которая управляет работой микропроцессора 15 в режиме контроля. 1 ил.

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСНИХ

РЕСПУБЛИН

А1

„Л0„„1610422 (У1) G Ol 11 27/90

1

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

М АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОЧНРЫТИЯМ

ПРИ ГННТ СССР (21) 4475631/25-28 (22) 22.08,88 (46) 30.11.90. Бюл. 11 - 44 (71) Московский энергетический институт (72) Ш.P.Минзулин и А.Л.Тетерин (53) 620.179.14 (088 ° 8) (56) Патент США 11- 4656632, кл. G 0) 11 27/90, 1987 °

Управляемый ЭВМ измерительный стенд для локализации неисправности в аналоговых устройствах./ВИНИТИ, . экспресс-информация. — Контрольноизмерительная техника, 1986, Р 42 с. 1-6. (54) ИСПЫТАТЕЛЬНЫЙ КОМПЛЕКС МИКРОПРОЦЕССОРНЫХ ПРИБОРОВ НЕРАЗРУША ЩЕГО КОНТРОЛЯ (57) Изобретение относится к неразрушающему контролю и предназначено. для испытаний микропроцессорных при2 боров неразрушающего контроля. Целью изобретения является повышение достоверности контроля за счет автоматизации процесса испытания и улучшения метрологических характеристик. При включении электронно-вычислительная машина 2 загружает с накопителя 5 на магнитном носителе программное обеспечение, по которому первоначально тестируются микропроцессор 15 и блоки 13 и 14 перепрограммируемой и оперативной памяти. Затем с помощью блока 7. специальных сигналов задаются сигналы, поступающие на блок 8 генераторов и блок 10 обработки сигнала. По результатам моделирования с

<О помощью программатора 1 постояннои памяти записывается результирующая программа, которая управляет работой микропроцессора 15 в режиме контроля., С, 1 ил.

3 1610422

Изобретение относится к неразрушающему контролю и предназначено для испытаний микропроцессорньгл приборов неразрушающего контроля.

Целью йзобретения является повы5 шение достоверности контроля путем автоматизации процесса испытания и улучшения метрологических характеристик.

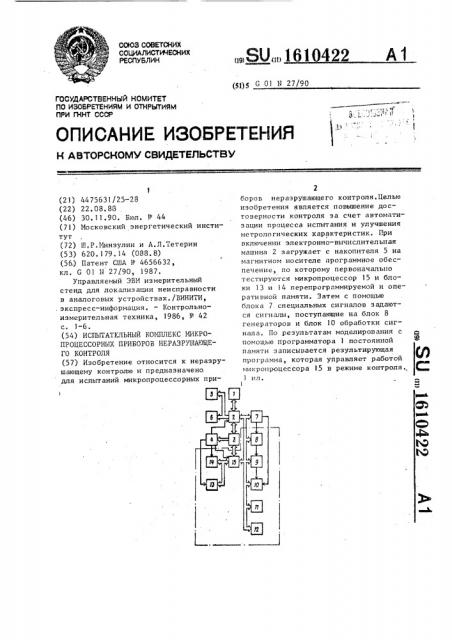

На чертеже приведена структурная схема предлагаемого комплекса, Комплекс содержит последовательно соединенные программатор 1 постоянной памяти, электронно-вычислитель- 15 ную машину 2, блок 3 сопряжения и блок 4 арбитража, выход которого соединен с электронно-вычислительной машиной 2> накопитель 5 на магнитном носителе и блок 6 ввода и отображения информации, подключенные к электронно-вычислительной машине 2, послеI довательно соединенные блок 7 специальных сигналов, блок 8 генераторов, блок 9 первичных преобразова- 25 телей и блок 10 обработки сигналов, второй вход которого подключен к выходу блока 7 специальных сигналов, блок 11 индикации, блок 12 управления, блоки 13 и 14 перепрограммируемой и оперативной памяти, подключенные к блоку 4 арбитража, и микропроцессор 15, подключенный управляюшим входом к блоку 4 арбитража и связанный шинами с блоком 3 сопряжения, блоками 13 и 14 перепрограммируемой и оперативной памяти, электронно-вычислительной машиной 2, блоком 7 специальных сигналов, блоком 8 генераторов, блоком 9 первичных преобра- 40 зователей, блоком 10 обработки сигналов, блоком ll индикации и блоком

12 управления.

Комплекс работает следуюшим образом. 45

При включении электронно-вычислительная машина 2 осуществляет начальную инициацию всех блоков и загружает с накопителя 5 на магнитном носителе программное обеспечение для проверки микропроцессора 15 и блоков

13 и 14 перепрограммируемой и оперативной памяти, для чего с IIoMQIIIE>IQ блока 4 арбитража устанавливает соот-. ветствующие разрешающие сигналы., 55

Затем включается микропроцессор

15 и осуществляет работу по программе, записанной в блоке 1 3 перепрограммируемой памяти. Результаты работы через блок 3 сопряжения и под контролем электронно-вычислительной машины 2 отображаются в блоке.б ввода и отображения информации.

Для проведения испытаний в условиях воздействия внешних Факторов электронно"вычислительная машина 2 записывает в блок 7 специальных сигналов команды, по которым задаются параметры сигналов, модулируюшне влияние внешних воздействий, либо на блок 8 генераторов, либо на блок 10 обработки сигналов.

По результатам испытаний электронно-вычислительная машина 2 заносит модифицированное программное обеспечение в микросхемы памяти (не показаны) с помощью программатора

1 постоянной памяти, которые затем переставляются в блок 13 перепрограммируемой памяти.

По записанной таким образом программе микропроцессор 15 управляет работой в автономном режиме, считывая команды с блока 12 управления, по которым осушествляются управление блоком 8 генераторов и обработка информации, поступаюшей с блока 9 первичных преобразователей.

Результаты работы отображаются в блоке 11 индикации.

Формулаизобретения

Испытательный комплекс микропроцессорных приборов нер аэ рушающе го контроля, содержащий электронно-вычислительную машину, накопитель на магнитном носителе и блок ввода и отображения информации, подключенные к первому входу электронно-вычислительной машины, программатор постоянной памяти, подключенный к второму входу электронно-вычислительной машины, последовательно соединенные блок сопряжения, подключенный к третьему входу электронно-вычислительной машины, микропроцессор и блоки перепрограммируемой и оперативной памяти, последовательно соединенные блок генераторов, блок первичных преобразователей и блок обработки сигналов, подключенные информационными входами к микропроцессору, и блоки индикации и управления, подключенные к микропроцессору, о т л и ч а ю щ и Йс я тем, что, с целью повышения дос- товерности контроля; он снабжен блоком арбитража, вход которого подклю0422

Составитель Ю. Глазков

Техред М.Дидык Корректор М. Шароши

Редактор А. Лежнина

Заказ 3736 Тираж 510 Подписное

БНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР

113035, Москва, Ж-35,.Раушская наб., д. 4/5

Производственно-издательский комбинат "Патент", г.ужгород, ул. Гагарина, 101

5 161 чен к блоку сопряжения, а выходы соединены с управляющими входами электронно-вычислительной машины, микро" процессора и блоков перепрограммируемой и оперативной памяти, и блоком специальных сигналов, вход которого подключен к микропроцессору и электронно-вычислительной машине, а выхо-.

5 ды соедйнены с.входами блока генераторов и блока обработки сигналов.
