Комбинированное измерительное устройство

Комбинированное измерительное устройство

Иллюстрации

Показать все

Реферат



Изобретение относится к неразрушающему контролю материалов и изделий методами вихревой и радиационной диагностики и может быть использовано для измерения толщины проводящих покрытий. Целью изобретения является повышение достоверности контроля за счет введения дополнительных измерительных каналов. При работе устройства контроллер 17 задает частоту возбуждения блока 2 вихретокового преобразователя и индуктивного преобразователя 4. В блоке 3 обработки сигнала выделяется амплитудная и фазовая составляющие сигнала блока 2 вихретокового преобразователя и низкочастотная составляющая продетектированного сигнала индуктивного преобразователя 4. Одновременно фиксируются результаты отражения бета-частиц от поверхности изделия радиационным преобразователем. По совокупности измеренных величин контроллер 17 вычисляет информацию о толщине слоев. 1 з.п. ф-лы, 1 ил.

СОЮЗ СОВЕТСНИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (1) С 01 11 27/90

I l 1

|

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

Н д ВТОРСН0МУ СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ СССР (21) 4480349/25-28 (22) 09.09. 88 (46) 30.11.90. Бюл. 1 - 44 (72) Л.Я.Ансимов, С.Н.Варавва и И.Х. Козлов (53) 620. 179.14 (088. 8) (56) Авторское свидетельство СССР

9 9.83525, кл ° G 01 11 27/90, 1979, Авторское свидетельство СССР !

Ф 983527, кл. G 01 Н 27/90, 1979.

I (54) КОИБИНИРОБАННОЕ И31БРИТЕЛЬНОЕ

УСТРОИСТБО (57) Изобретение относится к неразрушающему контролю материалов и иэделий методами вихревой и радиационной диагностики и может быть использовано для измерения толщины проводящих покрытий. Целью изобретения являет„„SU„„1610423 А 1

2 ся повышение достоверности контроля за счет введения дополнительных измерительных каналов. При работе устройства контроллер 17 задает частоту возбуждения блока 2 вихретокового преобразователя и индуктивного преобразователя 4. В блоке 3 обработки сигнала выделяется амплитудная и фазовая составляющие сигнала блока 2 вихретоко»oro преобразователя и низкочастотная составляющая продетектированного сигнала индуктивного преобразователя 4. Одновременно фиксируются результаты отражения бетачастиц от поверхности изделия радиационным преобразователем. По совокуп-, ности измеренных величин контроллер Ж

17 »ычисляет информацию о толщине слоев. 1 з.п. ф-лы, 1 ил.

1610423

Изобретение относится к неразрушающему контролю материалов и изделий методами вихретоковой и радиационной диагностики и может быть ис5 пользовано для измерения толщины проводящих покрытий.

Целью изобретения является повышение достоверности контроля путем введения дополнительных измеритель- 10 ных каналов.

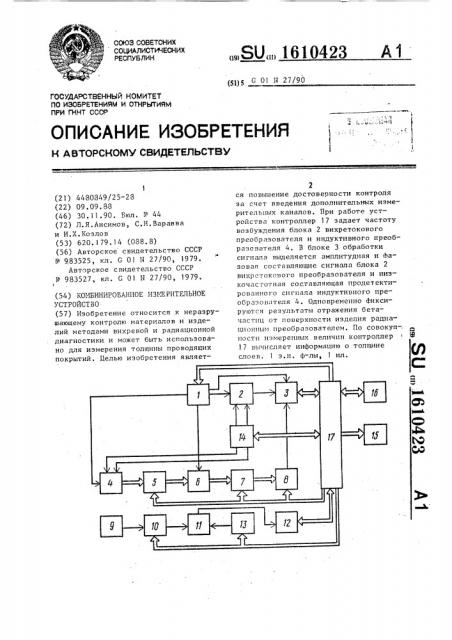

На чертеже приведена блок-схема предлагаемого устройства °

Устройство содержит последовательно соединенные блок 1 генератора, блок 2 вихретокового преобразователя и блок 3 обраоотки сигналов, второй вход которого подключен к блоку 1 генератора, последовательно соединенные индуктивный преобразователь 4, соединенный с блоком 1 генератора, управляемый усилитель 5,синхронный детектор 6, опорный вход которого подключен к блоку 1 генератора, управляемый фильтр 7 низкой 25 частоты и усилитель 8 постоянного тока, выход которого подключен к блоку 3 обработки сигнала, последоват ел ьно соединенные р ади аци онный пр еобразователь 9, усил тель-формирователь 10, узел 11 разрешения счета и счетчик 12, таймер 13„ подключенный к второму входу узла 11 разрешения счета, механизм 14 перемещения блока arrxpегоi

3, механизму 14 перемещения блока вихретокового преобразователя, блоку

1 генератора, регистру 16 ввода ре— жимов, блоку 15 вывода информации, управляемому усилителю 5,управляемому фильтру 7 низкой частоты, усилителю 8 постоянного тока, счетчику 12, таймеру 13 и усилителю-формирователю 10.

Устройство работает следующим образом.

Работой устройства управляет контроллер 17 согласно программе, записанной в его памяти. Б зависимости от числа измеряемых слоев выбирается число тактов измерений, равное или большее на единицу при использовании образцов покрытий, Контроллер 17 задает частоту сигнала блока 1 генератора, питаюшего блок 2 вихретокового преобразователя и индуктивный преобразователь 4, Механизм 14 перемещения блока вихретокового преобразователя устанавливает блок 2 вихретокового преобразователя над контролируемой точкой. Вихревые токи регистрируются и поступают в блок 3 обработки сигнала, который осуществляет амплитудно-фазовую обработку и оцифровку сигнала.

Одновременно сигнал с индуктивного преобразователя 4 поступает на управляемый усилитель 5, затем .на синхронный детектор 6. Из продетектированного сигнала управляемый. фильтр 7 низкой частоты выделяет низкочастотную составляющую, которая после усиления усилителем 8 постоянного тока гоступает на блок 3 обработки сигнала. При одновременном использовании радиационного метода регистром 16 ввода режимов задается интервал времени включения таймером

13 узла 11 разрешения счета. Злектрические импульсы с радиационного преобразователя 9, соответствующие обратпорассеянным от поверхности объекта контроля (не показан) бетачастицам, поступают на счетчик 12 °

Результаты измерений, записанные в блоке 3 обработки сигналов и счетчике 12, считываются контроллером 17 и после обработки представляются в блоке 15 вывода информации.

Ф о р м у л а и 3 о 6 р е т е н и я

1. Комбинированное измерительное устройство, содержащее последовательно соединенные блок генератора, блок вихретокового преобразователя, блок обработки сигналов, второй вход которого подключен к блоку генератора, контроллер, управляющий выход которого соединен с блоком генератора, блок вывода информации и механизм перемещения блока вихретокового преобразователя, включенный между контроллером и блоком вихретокового ripe бразователя, о т л и ч а ю щ е е с я тем, что, с целью повышения достоверности контроля, оно снабжено последовательно соединенными индуктивным преобразователем, подключенным к механизму перемещения, управляемым усилителем, вход управления которого подключен к контроллеру, синхронным детектором, опорный вход которого под0423

Составитель Ю. Глазков

Техред H.Äèäûê Корректор О.Кравцова

Редактор А. Лежнина. Заказ 3736 Тираж 511 Подписное

ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР

113035, Москва, Ж-35, Раушская наб., д. 4/5

Производственно-издательский комбинат "Патент", г.Ужгород, ул. Гагарина,101

5 161 ключен к блоку генератора, управляемым фильтром низкой частоты, вход управления которого подключен к контроллеру, и усилителем постоянного тока, управляющий вход которого подключен к контроллеру, а выход соединен с третьим входом блока обработки сигналов.

2. Устройство по п.1, о т л и ч а ю щ е е с я тем, что оно снабжено последовательно соединеннымн радиационным преобразователем, усилителем-формирователем, подключенным к контроллеру, узлом разрешения счета и счетчиком, подключенным к контроллеру, таймером, подключенным к второму входу узла разрешения счета и контроллеру, и регистром ввода режимов, подключенным к контроллеру.
