Патент ссср 161046
Иллюстрации
Реферат

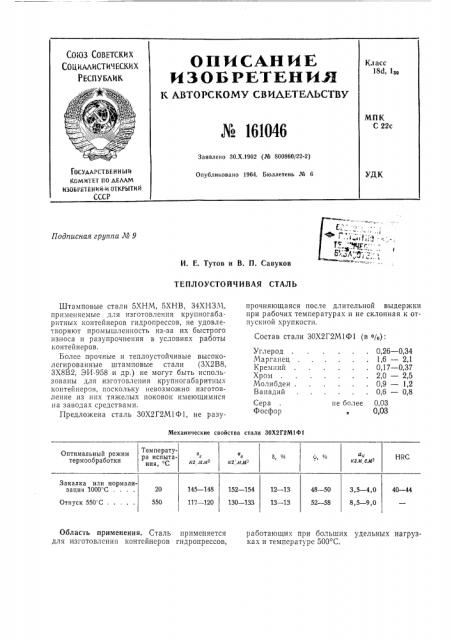

С010з Советских
Социллистичкких
РЕСПУБЛИК
OII MICAH NE
ИЗОБРЕТЕнИя
K AST0ÃÑKOMÓ CaHAETEAbCTnV № 161046
Класс
1М 139
МПК
С 22с
Заявлено 30.Х.1962 (№ 800860/22-2) 10СУДАРСТВЕННЫИ комитет по деллм изОБРетении N откРытии
СССР
УДК
Опубликовано 1964. Бюллетень № 6
Подписная группа Лв 9
И. Е. Тутов и В. П. Савуков
ТЕПЛОУСТОЙЧИВАЯ СТАЛЬ прочняющаяся после длительной выдержки при рабочих температурах и не склонная к отпускной хрупкости.
Состав стали ЗОХ2Г2М1Ф1 (a о/o): не более
Механические свойства стали ЗОХ2Г2М1Ф1
Температура испытания, С
Оптимальный режим термообработки в кг, л лР в кг, л м" тк кгм см
6 %
6 %
HRC
Закалка или нормализация 1000 С
145 †1
117 †1
152 †1
130 †1
12 — 13
13 — 13
48 — 50
52 — 58
3,5 — 4,0
8,5 — 9,0
40 — 44
Отпуск 550 С
550 работающих при больших удельных нагрузках и температуре 500 С, Штамповые стали 5ХНМ, 5ХНВ, 34Х113М, применяемые для изготовления крупногабаритных контейнеров гидропрессов, не удовлетворяют промышленность из-за их быстрого пзноса и разупрочнения в условиях работы контейнеров.
Более прочные и теплоустойчивые высоколегированные штамповые стали (ЗХ2В8, 3Х8В2, ЭИ-958 и др,) не могут быть использованы для изготовления крупногабаритных контейнеров, поскольку невозможно изготовление из них тяжелых поковок имеющимися на заводах средствами.
Предложена сталь ЗОХ2Г2М1Ф1, не разуОбласть применения. Сталь применяется для изготовления контейнеров гидропрессов, Углерод
Марганец
Кремний
Хром
Молибден .
Ванадий
Сера
Фосфор
0,26 — 0,34
1,6 — 2,1
0,17 — 0,37
2,0 — 2,5
0,9 — 1,2
0,6 — 0,8
0,03
0,03 № 161046
Предмет изобретения не более и п
Составитель Н. H. Разумовская
Редактор В. П. Липатов Техред T. П. Курилко Корректор Ю. M. Федулова
Поди к пеи. 10 111 — 64 г. Формат бум. 60 >(90 /8 Объем 0,11 изд. л.
3ака 418/7 Тираж 850 Цена 5 коп.
ЦНИИПИ Государственного комитета по делам изобретений и открытий СССР
Москва, Центр, пр. Серова, д. 4
Типография, пр. Сапунова, 2
Теплоустойчивая сталь для прессформовочного инструмента горизонтальных гидропрессов, содержащая углерод, марганец, кремний, хром, молибден, ванадий, серу и фосфор, отличающаяся тем, что, с целью повышения прочности при высоких температурах, компоненты взяты в следующем соотношении (в %):
Углерод
Марганец
Кремний
Хром
Ванадий
Молибден .
Сера
Фосфор
0,26 — 0,34
1,6 — 2,1
0,17 — 0,37
2,0 — 2,5
0,6 — 0,8
0,9 — 1,2
0,03
0,03
