Устройство для поочередного самозапуска n групп электродвигателей

Устройство для поочередного самозапуска n групп электродвигателей

Иллюстрации

Показать все

Реферат



Изобретение относится к электротехнике и может быть использовано в различных отраслях промышленности при поочередном повторном пуске групп электродвигателей. Цель изобретения - улучшение энергетических показателей. Указанная цель обеспечивается за счет введения модуляторов напряжения, которые позволяют сократить время запуска групп электродвигателей при кратковременном исчезновении или глубокой просадке напряжения источника питания ограниченной мощности. 2 ил.

СОЮЗ СОНЕТСНИХ

СОЦИАЛИСТИЧЕСНИХ

РЕСПУБЛИН

А2 (51) 5 Н 02 Р 1/58

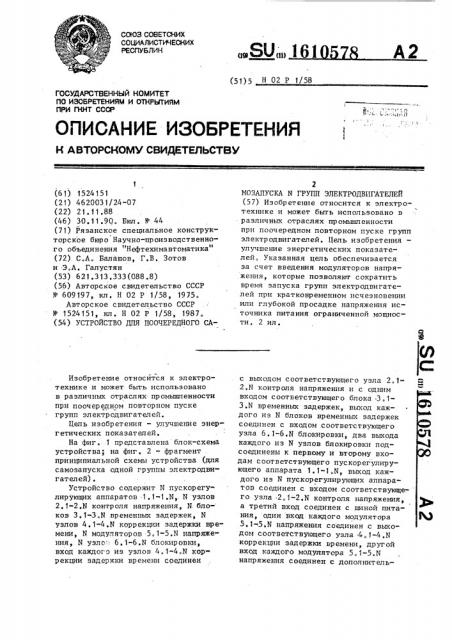

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К А ВТОРСКОМУ СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

ПО ИЗОБ ЕТЕНИЯМ И ОТНРЫТИЯМ

flPH ГКНТ СССР

1 (61) 1524151 (21) 4620031/24-07 (22) 21 ..11.88 (46) 30.11.90. Бюл. ¹ 44 (71) Рязанское специальное конструкторское бюро Научно-производственного объединения "Нефтехимавтоматика" (72) С.А. Балашов, Г.В. Зотов и 3,А. Галустян (53) 621.313.333(088.8) (56) Авторское свидетельство СССР

¹- 60919?, кл, Н 02 P 1/58, 1975.

Авторское свидетельство СССР

¹ 1524151, кл. Н 02 Р 1/58, 1987. (54) УСТРОЙСТВО ДЛЯ ПООЧЕРЕДНОГО САИ з о бр ет ени е от н оситс я к эл ектр отехнике и может быть использовано в различных отраслях промышленности при поочередном повторном пуске групп электродвигателей.

Цель изобретения — улучшение энергетических показателей.

На фиг. 1 представлена блок-схема устройства; на фиг, 2 — фрагмент . принципиальной схемы устройства (для самозапуска одной группы электродвигателей) .

Устройство содержит N лускорегулирующих аппаратов 1,1-1.N, N узлов

2.1-2.N контроля напряжения, N. бло- ков 3. 1 З.N вр еменных задержек, N узлов 4.1-4.N коррекции задержки времени, N модуляторов 5.1-5.N напряжения, N узлc: 6.1-6.N блокировки, вход калдого из узлов 4.1-4.N коррекции задержки времени соединен

МОЗАПУСКА N ГРУПП ЭЛЕКТРОДВИГАТЕЛЕЙ (57) Из обр ет ение относится к электротехнике и может быть использовано в различных отраслях промышленности при поочередном повторном пуске групп электродвигателей. Цель изобретения— улучшение энергетических показателей. Указанная цель обеспечивается за счет введения модуляторов напряжения, которые позволяют сократить время запуска групп электродвигателей прп кратковременном исчезновении или глубокой просадке напряжения источника питания ограниченной мощности, 2 ил. с выходом соответствующего узла 2.12.N контроля напряжения и с одним входом соответствующего блока 3.1З.N временных задержек, выход каждого из N блоков временных задержек соединен с входом .соответствующего узла 6. 1-6.N блокировки, два выхода каждого из N узлов блокировки подсоединены к первому и второму входам соответствующего пускорегулирующего аппарата 1.1-1.N выход каждого из N пускорегулирующих аппаратов соединен с входом соответствующего узла 2.1-2.N контроля напряжения, а третий вход соединен с шиной питания, один вход каждого модулятора

5. 1" 5. N напряжения соединен с выходом соответствующего узла 4.1-4.N коррекции задержки времени, другой вход каждого модулятора 5.1-5.N напряжения соединен с дополнитель1610578

35

50 ным выходом соответствующего узла

2. 1-2. N контроля напряжения, выход каждого модулятора 5. I-5.N напряжения соединен с вторым входом соответствующего блока 3.1 З.N временных задержек.

Устройство работает следующим образом, Перед началом работы с помощью резистора в каждом из блоков 3.13.N устанавливают моменты t<...tI времени запуска каждой группы электродвигателей, Величину интервалов между запусками очередей выбирают иэ условия надежности запуска. Надежность запуска определяется величиной восстанавливающего напряжения после запуска предыдущей группы электродвигателей. В связи с этим интервалы t„-t „< между запусками устанавливают заведомо большими.

При наличии напряжения питания и нажатой кнопке "Пуск" электродвигатели будут находиться в рабочем состоянии: контакты 7 узлов 6.16.N замкнуты, контакты 8 узлов

6. 1-6.N разомкнуты. При кратковременном исчезновении или кратковременном большом уменьшении напряжения питания контакты.9 размыкаются, контакты 10 замыкаются, а узлы

2.N подключаются к шине питания.

Контакты 7 будут замкнуты до тех пор, пока конденсатор 11 полностью не разрядится на катушку 12. Если время исчезновения или уменьшения напряжения питания до величины, при которой запуск невозможен, превысит время разряда конденсатора

11, то самозапуск станет невозможным, поскольку контакты 7 разомкнутся. Если время исчезновения илн уменьшения напряжения питания не превысит время разряда конденсатора

11, то после достижения напряжением питания величины, при которой возможен запуск групп электродвигателей, на выходе каждого из узлов

2.N сформируется сигнал, который поступит на запускающие. входы каждого из узлов З.N и входы кажпого из узлов 4.N. При этом. первая группа электродвигателей запустится без задержки, а остальные группы должны, будут запускаться в моменты t ...t

Но остальные группы электродвйгателей будут запускаться в установленном порядке в моменты t2...t более ранние, чем t<...С,, поскольку в эти моменты на выходах узлов 3.N будет появляться напряжение. При этом на выходе узлов З.N сформируется сигнал, который поступит на р елейный элемент узлов 6.N блокировок, контакты 8 которого замкнутся и включат пускорегулирующий аппарат, контакты

9 замкнутся, блок-контакты 10 разомкнутся, сигналы на выходах узлов 2.N

З.И, 4 .N исчезнут. При скачкообразном восстановлении напряжение питания достигнет величины, при которой возможен запуск группы электродвигатен лей в моменты t ...t < более ранние, чем й,... „. При этом на выходах

f модуляторов 5..1-5,N появятся импульсы напряжения, величина которых пропорциональна восстанавливающемуся напряжению питания. При этом на выходах блоков 3.1-3.N сформируется сигнал, который поступит на релейные элементы узлов блокировки, контакты

8 которого замкнутся и включат пускорегулирующий аппарат, контакты 9 замкнутся, блок-контакты 10 разомкнутся, сигналы на выходах узлов 2.12.Ns 3.1-Э.Ns 4.1-4,Ии 5.1 5.N исчезнут.

Формула и з обр ет ения

Устройство для поочередного самозапуска Y групп электродвигателей по авт. ов. 9 1524151, о т л и— чающееся тем, что, с целью улучшения энергетических показателей, в него введены N модуляторов напряжения с двумя входами и одним выходом каждый, узлы контроля напряжения снабжены дополнительным выходом каждый, каждый модулятор напряжения по первому входу и выходу включен между выходом соответствующего узла коррекции задержки времени и входом соответствующего узла (блока) временной задержки, другой вход каждого модулятора напряжения соединен с дополнительным выходом соответствующего узла контроля напряжения.

16105 78

1610578
