Реферат



Союз СоВетских

СО11ИААИСТИЧЕСКИХ

РЕСПУБЛИК описл.ник изоь|кткния

s, лвто ском к свидкткльству

Класс

2!Д, !!ве

К 161073

МПК

Н 011

Заявлено 18.!Х.1962 (№ 796136г26-9) ГОСУДАРСТВЕННЫИ

КОМИТЕТ ПО ДЕЛАМ

ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ ссср

УДК

Опубликовано 09.!!!.1964. Бюллетень № 6

Подписная г рупгг а Х> 82

В. А. )Куравлев

ПОЛУПРОВОДНИКОВЫЙ ВЬ!СОКОВОЛЬТНЫЙ ВЬ! ПРЯМИТЕЛЬ

Предмет нзооретения

Полупроводниковые высоковольтные выпрямигели, состоящие из последовательно соединенных в столб кремниевых шайб с р — и пере-; ходами, защищенных изолирующей эмалью, известны н широко применяются в полупроводниковой промышленности.

Предлагаемый полупроводниковый выпрямитель отличается от известных тем, что для

) величения обратного пробивного напряжения прибора на его верхнем торце закреплен изоляционный диск ббльшего диаметра, чем диа .етр крем гиевых шайо.

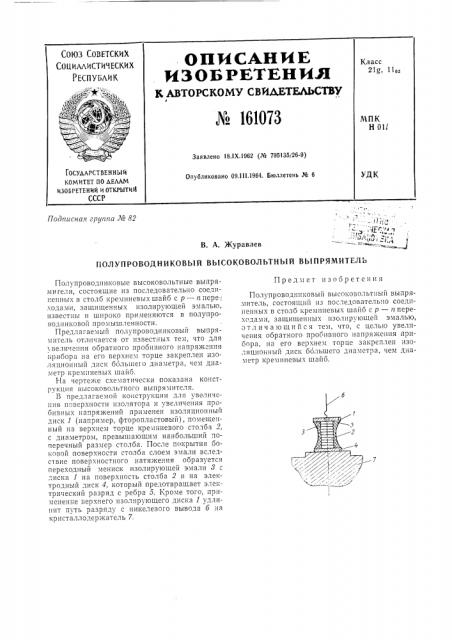

1-!а чертеже схематически показана конструкция высоковольтного выпрямителя.

В предлагаемой конструкции для увеличения поверхности изолятора и увеличения пробивных напряжений применен изоляционный диск 1 (например, фторопластовый), помещенный на верхнем торце кремниевого столба 2, с диаметром, превышающим наибольший попсречный размер столба. После покрытия боковой поверхности столба слоем эмали вследствие повер«ностного натяжения образуется переходный мениск изолирующей эмали 8 с диска 1 на поверхность столба 2 и на электродный диск 4, который предотвращает электрический разряд с ребра 5. Кроме того, применение верхнего изолирующего диска 1 удлинит путь разряду с никелевого вывода б на кристаллодер>катель 7.

Полупроводниковый Bblc0Ii050,lbTnbIlt Выпрямитель, состоящий из последовательно соединенных в столб крегггшевых шайб с р — ппереходами, защищенных изолирующей эмалью, отличающийся тем, что, с целью увеличения обратного пробивного напряжения прибора, на его верхнем торце закреплен изоляционный диск ббльшего диаметра, чем диаметр кремниевы«шайб.
