Почвообрабатывающий рабочий орган

Почвообрабатывающий рабочий орган

Иллюстрации

Показать все

Реферат



Изобретение относится к области сельскохозяйственного машиностроения, в частности к почвообрабатывающим рабочим органам. Цель изобретения - повышение износостойкости и уменьшение тягового сопротивления. Вдоль лезвия 1 рабочего органа параллельно друг другу расположены наплавленные на его поверхность твердосплавные элементы, выполненные в виде валиков 2. Валики наплавлены с шагом (0,75-2)A, где A - ширина валика 2, равная 1,5-10 мм. Образующаяся в процессе работы рабочего органа пилообразная форма лезвия 1 с учетом указанных параметров обеспечивает снижение износа и тягового сопротивления рабочего органа. 3 ил.

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ СССР

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (21) 4478135/30-15 (22) 30.08.88 (46) 07.12.90. Бюл. М 45 (75) Л.П. Фоминский и Г.Ф. Муров (53) 631.312 (088.8) (56) Авторское свидетельство СССР

hb 1133703, кл. А 01 В 15/04, 1983.

Авторское свидетельство СССР

hh 406499, кл. А 01 В 15/04, 1972. (54) ПОЧВООБРАБАТЫВАЮЩИЙ РАБОЧИЙ ОРГАН (57) Изобретение относится к области сель-скохозяйственного машиностроения, в час,, Ы2,, 1611231 А1 (я)ю А 01 В 15/04, В 23 К 15/00 тности к почвообрабатывающим рабочим органам, Цель изобретения — повышение износостойкости и уменьшение тягового сопротивления. Вдоль лезвия 1 рабочего органа параллельно друг другу расположены наплавленные на его поверхность твердосплавные элементы, выполненные в виде валиков 2. Валики наплавлены с шагом (0,75-2)а, где а — ширина валика 2, равная

1,5-10 мм. Образующаяся в процессе работы рабочего органа пилообразная форма лезвия 1 с учетом указанных параметров обеспечивает снижение износа и тягового сопротивления рабочего органа. 3 ил.

1611231

Изобретение относится к сельскохозяйственному машиностроению, в частности к почвообрабатывающим рабочим органам.

Фиг,1

Составитель А,Королев

Редактор Н.Тупица Техред М.Моргентал Корректор Н,Ревская

Заказ 3778 Тираж 492 Подписное

ЫНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР

113035, Москва, Ж-35, Раушская наб., 4/5

Производственно-издательский комбинат "Патент", r, Ужгород, ул,Гагарина, 101

Цель изобретения — повышение износостойкости и уменьшение тягового сопротивления.

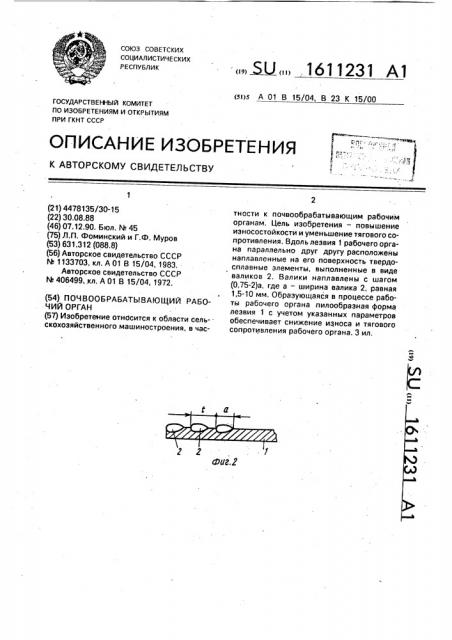

На фиг. 1 изображено сечение лезвия рабочего органа при величине шага расположения валиков, меньшем ширины валика; на фиг. 2 — то же, при величине шага, боль; шем ширины валика; на фиг, 3 — лемех с наплавленными твердосплавными элементами (валиками), вид сверху.

Вдоль лезвия 1 рабочего органа параллельно друг другу расположены наплавленные на его поверхность твердосплавные элементы, выполненные в виде выступающих над поверхностью лезвия 1 валиков 2, один конец каждого из которых совпадает с кромкой лезвия 1. Валики 2 наплавлены с шагом, равным t = (0,75-2), где а — ширина валика 2, равная 1,5-10 мм, Рабочий орган работает следующим образом.

В процессе работы ненаплавленные участки лезвия 1 изнашиваются значительно быстрее наплавленных участков. В результате этого лезвие 1 принимает

5 заостренную пилообразную форму, которая с учетом .выбранной ширины валиков 2 и шага их расположения обеспечивает снижение тягового сопротивления и износа рабочего органа. Наплавление валиков 2

10 производится под действием электронного пучка на слой порошка из твердого сплава, нанесенного на поверхность лезвия 1.

Формула изобретения

15 Почвообрабатывающий рабочий орган, вдоль лезвия которого параллельно друг другу расположены наплавленные твердосплавные элементы, о тл и ч а ю шийся тем, что, с целью повышения износостойко20 сти и уменьшения тягового сопротивления, твердосплавные элементы выполнены в виде выступающих над поверхностью лезвия валиков, один конец каждого иэ которых совпадает с кромкой лезвия, при этом вали25 ки размещены с шагом, равным t =(0,75-2)а, где а — ширина валика, равная 1,5-10 мм,
