Установка для раздачи кормов в животноводческих помещениях

Установка для раздачи кормов в животноводческих помещениях

Иллюстрации

Показать все

Реферат



Изобретение относится к механизации трудоемких процессов в животноводстве и обеспечивает повышение равномерности раздачи кормов. Установка содержит перемещаемую по центральному проезду 3 помещения платформу 5, на которой смонтированы две каретки 7 с закрепленными на них барабанами 8. Загрузка кормов, поступающих из кормоцеха, осуществляется через воронку 14, расположенную между барабанами, на соединяющую их кормонесущую ленту 11, которая может наматываться на них. Вращение барабанов осуществляется при помощи реверсивных узлов привода, а узлами привода кареток служат сблокированные с ними конечные выключатели 18, закрепленные вдоль направляющих 12 кормушек 1, которые расположены параллельными рядами перпендикулярно центральному проезду. В связи с существенной разницей в диаметрах барабанов с намотанной на один из них кормонесущей лентой и без нее для обеспечения постоянства высоты разгрузки кормов с кормонесущей ленты по всей длине кормушек их направляющие размещены в направлении центрального проезда с уклоном. Этому способствует также шарнирное крепление под кормонесущей лентой в зоне ее загрузки с возможностью поворота в сторону барабанов поддерживающей плиты 17, постоянно приспосабливающейся к изменяемому в процессе раздачи кормов углу установки кормонесущей ленты. 1 з.п. ф-лы, 2 ил.

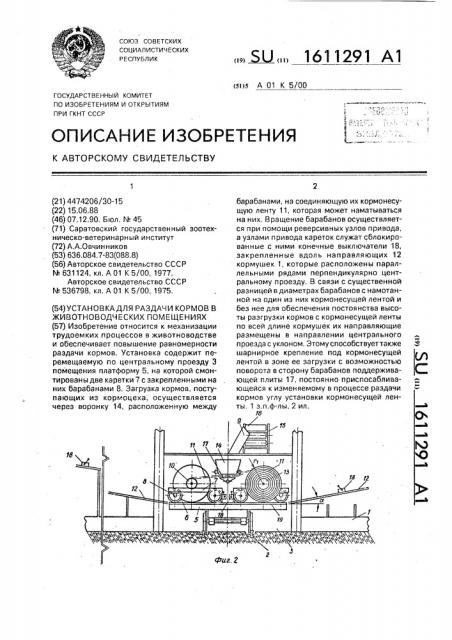

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (я)5 А 01 К 5 00

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ СССР

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

18 (21) 4474206/30-15 (22) 15,06.88 (46) 07,12.90, Бюл, ¹ 45 (71) Саратовский государственный зоотехническо-ветеринарный институт (72) А,А.Овчинников (53) 636.084,7-83(088,8) (56) Авторское свидетельство СССР № 631124, кл. А 01 К 5/00, 1977.

Авторское свидетельство СССР

¹ 536798, кл. А 01 К 5/00, 1975. (54) УСТАНОВКАДЛЯ РАЗДАЧИ КОРМОВ В

ЖИВОТНОВОДЧЕСКИХ ПОМЕЩЕНИЯХ (57) Изобретение относится к механизации трудоемких процессов в животноводстве и обеспечивает повышение равномерности раздачи кормов, Установка содержит перемещаемую по центральному проезду 3 помещения платформу 5, на которой смонтированы две каретки 7 с закрепленными на них барабанами 8. Загрузка кормов, поступающих из кормоцеха, осуществляется через воронку 14, расположенную между

БЫ „, 1611291 А1 барабанами, на соединяющую их кормонесущую ленту 11, которая может наматываться нэ них. Вращение барабанов осуществляется при помощи реверсивных узлов привода, а узлами привода кэреток служат сблокированные с ними конечные выключатели 18, закрепленные вдоль направляющих 12 кормушек 1, которые расположены параллельными рядами перпендикулярно центральному проезду. В связи с существенной разницей в диаметрах барабанов с намотанной на один из них кормонесущей лентой и без нее для обеспечения постоянства высоты разгрузки кормов с кормонесущей ленты по всей длине кормушек их направляющие размещены в направлении центрального проезда с уклоном. Этому способствуеттакже шарнирное крепление под кормонесущей лентой в зоне ее загрузки с возможностью поворота в сторону барабанов поддерживающей плиты 17, постоянно приспосабливающейся к изменяемому в процессе раздачи кормов углу установки кормонесущей ленты, 1 з,п,ф-лы, 2 ил.

1б

1611291

Изобретение относится к механизации трудоемких процессов в животноводстве, в частности к установкам дггя раздачи кормов

В животноводческих помещениях, Цель изобретения — повышение равно- 5 мерности раздачи кормов за счет обеспечения постоянства высоты их разгрузки с кормонесущей ленты по всей длине кормушек, На фиг.1 схематично изображена установка для раздачи кормов, план:, на фиг.2 — 10 та же, вид сбоку.

Установка для раздачи кормов содержит установленную перпендикулярнс относительна параллельнч>: кормушек 1 с вазможностью перемещения по рельсам 2 15 центрального проезда 3 животно водческого помещения 4 платформу 5, на которой на роликах 6 смонтированы две каретки 7. Перемещение каретак осуществляется ar реверсивных механизмов 8 привода, имею- 20 щих фиксаторы. На каретках -, o обеим сторонам загрузочного средства 9 размещены барабаны 1О, соединенные между собой намотанной на них карманесущей лентой 11.

Посредствам каретак барабаны имеют 25 возможность поочередно перемегцаться по направляющим 12 кормушек 1, Вращение барабанов осуществляется при помощи реверсивных узлов 13 привода, Загрузочное средство 9 состоит из воронки 14, закреп- 30 ленного вдоль центрального проезда транспортера 15 и плужка 16. В зоне воронки 14 пад кормонесущей лентой расположена поддерживающая ее плита 17, которая установлена с воэможностью поворота в верти- 35 кальнай плоскости в сторону барабанов.

Направляюьцие 12 размещены в направлении центральнага проезда с уклонам,. опрсделяемым углом па выражению

4Q г1 г2 а = arctg где rq и г2 — радиусы барабанов соответственно по намотанной на не -о ленте и беэ 45 ленты,м;

1 — длина кормушек, м.

Для расширения области применения за счет абеспеченля возможности раздачи кормов в прерывистые кормушки и их пере- 50 грузки при остановленных каретках вдоль направляющих закреплены взаимодействующие с каретками конечные выклк>чатели

18, которые сблакираваны с узлами привода барабанов и механизмами привода кареток, 55 при этом кармонесущая лента имеет длину, превыша ощую длину коамчшек на величину, абеспечиваюгцую перегрузку»:oðèoâ при неподвижных KBpeiêах в другие кормораздатчики, обслуживающие животных, или на другую ленту. На платформе закреплены направляющие 19 для кареток, аналогичные направляющим 12.

Установка работает следующим образам, Платформа 5, двигаясь по рельсам 2 вдоль центрального проезда 3, останавливается напротив кормушки 1, в <оТоруе необходимо раздать корма в положении, при котором обеспечивается стыковка направляющих 19 с направляющими 12, например, с правой стороны платформы, В исходном положении кормонесущая лента 11 намотана на барабан 1О, наиболее удаленный от этой кормушки, каретка которого зафиксирована фиксатором, при этом с другого барабана кормонесущая лента смотана, При последующем поступлении кормов через воронку 14 от транспортера 15, сбрасываемых плужком 16 на кормонесущую ленту, каретка 7, на которой закреплен порожний барабан, начинает движение по направляющим кормушки, разматывая кормонесущую ленту с барабана, каретка которого зафиксирована, В процессе разматывания кормонесущей ленты плиты 17, наклоняясь в своем шарнире, постоянно приспосабливается к изменяемому уклону кормонесущей ленты, при этом благсдаря размещению направляющих кормушки с уклоном в направлении центрального проезда обеспечивается постоянство высоты разгрузки кормов с кормонесущей ленты по всей длине кормушки, что повышает равномерность раздачи кормов в целом. Г1ри взаимодействии каретки с конечными выключателями 18 возможны следующие характерные случаи раоаты установки, В заданном месте перемешаемая карегка останавливается с одновременным прекращением загрузки кормов на кормонесущую ленту через воронку 14» включением узла 13 привода, расположенного над кормушкой барабана, на его вращение с наматыванием на него кормонесущей ленты.

При этом карма сбрасываются с последней в кормушку при одновременном перемещении каретки ат механизма 8 привода назад на платформу.

Каретка включается на обратное перемещение без отключения загрузки кормов через воронку, При наматывании кормонесущей ленты на барабан этой кареткидостигается наибольшая норма выдачи кормов.

При остановленной каретке барабан наматывает на себя ленту, загруженную кормами, чем достигается их перегрузка на другую арманесущую ленту или в другой

1611291 кормораздатчик, после чего каретка с намотанной на его барабан кормонесущей лентой возвращается на платформу.

При разгрузке кормонесущей ленты в процессе обратного перемещения каретки 5 ее барабан останавливается и включается механизм привода этой каретки, которая передвигается на длину разрыва между кормушками линии кормления, с последующим включением узла привода этого барабана 10 для продолжения раздачи кормов.

Раздача кормов в левую кормушку происходит аналогично, после чего платформа переезжает к следующему ряду кормушек.

Формула изобретения

1. Установка для раздачи кормов в животноводческих помещениях, содержащая устанонгенную перпендикулярно относительно параллельных кормушек с возможностью 20 перемещения по центральному проезду помещения платформу с размещенными на ней двумя имеющими реверсивные механизмы привода каретками, на которых по обеим сторонам загрузочного средства 25 смонтированы с возможностью поочередного перемещения по направляющим кормушек барабаны с реверсивными узлами привода, соединенные между собой намотанной на них кормонесущей лентой, о т л и- ЗО ч а ю щ а я с я тем, что, с целью повышения равномерности раздачи кормов за счет обеспечения постоянства высоты их разгрузки с кормонесущей ленты по всей длине кормушек, она снабжена поддерживающей кормонесущую ленту плитой, которая шарнирно установлена под ней в зоне загрузочного. средства с возможностью поворота в вертикальной плоскости в сторону барабанов, при этом направляющие размещены в направлении центрального проезда с уклоном, определяемым углом а по выражению

r — а = arcing где г и г — радиусы барабана соответственно по намотанной на него ленте и без ленты, м;

I — длина кормушек, м.

2. Установка по п.1, о т л и ч а ю щ а яс я тем, что, с целью расширения области применения за счетобеспечения возможности раздачи кормов в прерывистые кормушки и их перегрузки при остановленных каретках, она снабжена установленными вдоль направляющих с возможностью взаимодействия с каретками конечными выключателями, которые сблокированы с узлами привода барабанов и механизмами привода кареток, имеющими фиксаторы, 1611291
