Ситчатая тарелка

Ситчатая тарелка

Иллюстрации

Показать все

Реферат



Изобретение относится к аппаратурному оформлению тепломассообменных процессов в системе газ (пар) - жидкость и может найти применение в химической нефтехимической, газоперерабатывающей и ряде других смежных отраслей промышленности. Цель изобретения - расширение диапазона устойчивости работы за счет регулирования свободного сечения. Тарелка включает горизонтальное основание 1 с отверстиями 2, сетку 3, установленную над основанием 1, переливное устройство 4. Основание 1 выполнено с впадинами 5 сферической формы, в каждой из которых расположен с возможностью перемещения шарообразный контактный элемент 6, диаметр которого больше расстояния между сеткой и основанием. Радиус кривизны впадин 5 больше радиуса кривизны контактных элементов 6, а глубина впадин 5 больше или равна половине диаметра контактных элементов 6. 1 ил.

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ РЕСПУБЛИК (19) (И) ц В 01 Р 3/22

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ СССР

К А ВТОРСНОМУ СВИДЕТЕЛЬСТВУ

i (21) 4648918/23-26 (22) 09,02.89

1 (46) 07, 12. 90, Бюл. М 45 (71) Институт ядерной энергетики

АН БССР . (72) Л. А. Бида (53) 66,015.23.05(088.8) (56) Александров И. А. Ректификационные и абсорбционные аппараты. — M, Химия, 1978, с. 20.

Патент ГДР Н - 44027, кл. 12а, 5, 1965. (54) СИТЧАТАЯ ТАРЕЛКА (57) Изобретение относится к аппаратурному оформлению тепломассообменных процессов в системе газ (пар) — жидкость и может найти применение в химической>нефтехимической, газоперера.2 батываюп(ей и ряде других смежных отраслей промышленности. Цель изобретения — расширение диапазона устойчивой работы за счет регулирования свободного сечения. Тарелка включает горизонтальное основание 1 с отверстиями 2, сетку 3, установленную над основанием

1, переливное устройство 4. Основание

1 выполнено с впадинами 5 сферической формы, в каждой из которых расположен с возможностью перемещения шарообразный контактный элемент 6, диаметр которого больше расстояния между сеткой и основанием. Радиус кривизны впадин

5 больше радиуса кривизны контактных элементов 6, а глубина впадин 5 больше или равна половине диаметра кон-, тактных элементов 6 ° 1 ил, 1611363

Формула изобретения

Составитель В ° Тарасов

Техред Л.Олийнык Корректор .М.лароши

Редактор И, Горная

Заказ 3784 Тираж 553 Подписное

ВНИИПИ Государственного комитета по изобретениям и открытиям при ГЕНТ СССР

113035, Москва, Ж вЂ” 35, Раушская наб., д. 4/5

Производственно-издательский комбинат "Патент", r.Ужгород, ул. Гагарина,101

Изобретение относится к аппаратур ному оформлению тепломассообменных процессов в системе газ (пар) — жидкость и может найти применени . в хи5 .гической, нефтехимической, газоперерабатывающей и ряде других смежных отраслей промышленности.

Цель изобретения — расширение диапазона устойчивой работы за счет ре-. гулирования свободного сечения.

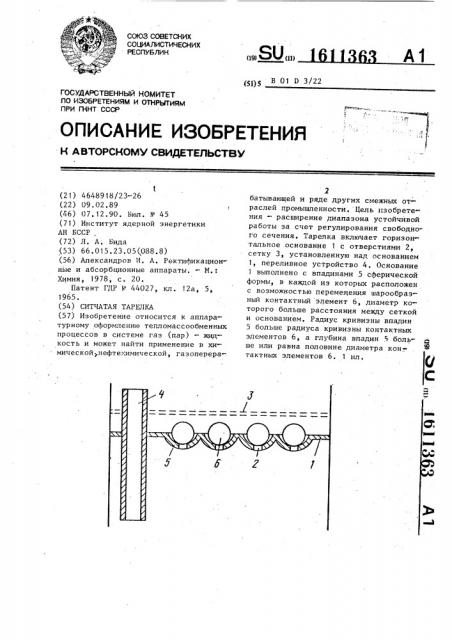

: На чертеже представлена ситчатая тарелка, продольный разрез. . Тарелка включает горизонтальное основание 1 с отверстиями 2, сетку 3, 15 установленную над основанием 1, перел» вное устройство 4. Основание 1 выполнено с впадинами 5 сферической фс»рмы, в каждом из которых расположен с возможностью перемещения шаро- 20 о разный контактный элемент 6, диаметр которого больше расстояния между сеткой и основанием. Радиус кривизны в адин 5 больше радиуса кривизны конт »ктных элементов 6, а глубина впадин 25

5 больше или равна половине диаметра контактных элементов б.

Ситчатая тарелка работает следующим образом.

Жидкая фаза поступает на основание 0

1: тарелки с вышележащей ступени кон-! тракта и взаимодействует с восходящим пртоком газа (пара). По мере увеличен »я скорости газа (пара) в колонне происходит отрыв шарообразных контакт ных элементов 6 от поверхности впадин

5 сферической формы основания 1; в результате чего отверстия 2 открываются и на тарелке устанавливается нор мальный режим работы. Дальнейшее увеличение газовой (паровой) нагрузки приводит к тому, что контактные элементы 6 занимают крайнее верхнее положение, регламентируемое уровнем расположения сетки 3, свободное сече- 15 ние которой значительно превышает свободное сечение основания 1 тарелки, Наличие впадин 5, а также сетки 3, устанавливаемой на расстоянии, выбираемом в зависимости от диаметра контактных элементов 6, препятствует неконтролируемому перемещению последних» способствуя более равномерному распределению газа (пара) по сечению колонны в широком диапазоне значений нагрузок по фазам. Выполнение впадин

5 глубиной»большей или равной половине диаметра контактных элементов 6 исключает возможность увеличения локального сопротивления в кольцевых каналах, образованных поверхностями контактных элементов 6 и впадин 5.

В то же время превышение величины радиуса кривизны впадин 5 по сравнению с аналогичным конструктивным параметром шарообразных контактных элементов

6 практически исключает вероятность возникновения эффекта заклинивания, что также способствует расширению диапазона устойчивой работы тарелки.

После прохождения основания 1 .жидкая фаза стекает через переливное устройство 4 на нижележащую ступень контакта для дальнейшего взаимодействия с

4 газовой (паровой) фазой, Ситчатая тарелка, включающая горизонтальное основание с отверстиями, над которыми установлена сетка, и переливное устройство, о т л и ч а ющ а я с я тем, что, с целью расширения диапазона устойчивой работы за счет регулирования свободного сечения, основание выполнено с впадинами сферической формы, в каждой из которых расположен шарообразный контактный элемент, диаметр которого больше расстояния между сеткой и основанием, при этом радиус кривизны впадин больше радиуса кривизны контактных элементов, а глубина впадин больше или равна половине диаметра контактных элементов.
