Реферат



Изобретение относится к производству выварочной соли с развитой поверхностью путем поверхностного испарения рассолов и может быть использовано в производстве чренной выварочной соли. Цель изобретения - интенсификация процесса кристаллизации путем удаления паров воды из динамического слоя, повышение выхода соли. Выпарной аппарат для растворов поваренной соли включает цилиндрический корпус с крышкой, центральный вал с вращающеся рамой, прикрепленные к раме лопаточки, разгрузочное устройство, колпак с вытяжным патрубком. Аппарат снабжен крышко с отверстиями и электродом, выполненным в виде металлических игл, причем отверстия и иглы расположены равномерно в чередующемся порядке по всей плоскости крышки. Крышка выполнена из диэлектрического материала. 1 з.п. ф-лы, 2 ил.

($!)5 В О! Р 1/42, 9/02

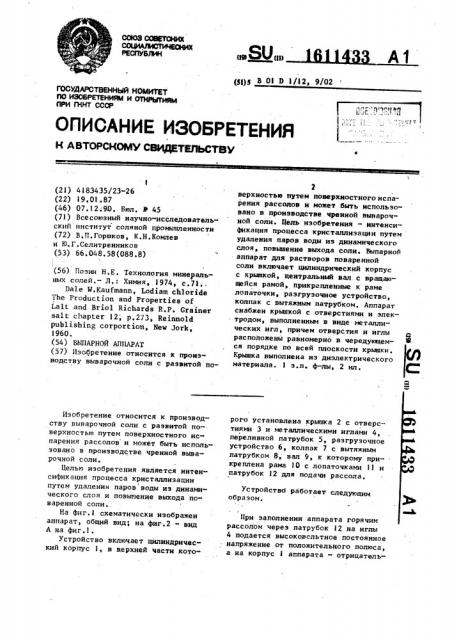

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

ДО ИЗОБРЕТЕНИЯМ И ОТНРЦТИф4

flPH ГКНТ ССОР

Н А ВТОРСКОМУ СВИДЕТЕЛЬСТВУ! (21) 4!83435/23-26 (22) 9. 01 . 87 (46) 07. 1 2; 90. Бюл. У 45 (71) Всесоюзный научно«исследовательский институт соляной промышленности (72) В.П.Горшков, К.Н.Комлев и Ю.Г.Селитренннков (53) 66.048.58(088.8) (56) Поэин Н.Е. Технология минеральных солей. — Л.: Химия, 1974, с.7!..

Dale W.Kaufmann, Lodiam chloride

The Production and Properties of

Lait and Briol Richards R.P. Grainer

salt chapter 12; р.273, Reinnold

publishing corportion, New Jork, 1960. (54) BbIIIAPHOA АППАРАТ (57) Изобретение относится к производству выварочной соли с развитой поИзобретение относится к производству выварочной соли с развитой поверхностью путем поверхностного испарения рассолов и может быть использовано в производстве чренной выварочной соли.

Целью изобретения является интенсификация процесса кристаллизации

l путем удаления паров воды из динамического слоя и повышение выхода поваренной соли..

На фиг. схематически изображен аппарат, общий вид; на фиг.2 - вид

А на фиг.1.

Устройство включает цилиндрический корпус ), в верхней части кото2 верхностью путем поверхностного испарения рассолов и может быть использовано в производстве чренной выварочной соли. Цель изобретения — интенсификация процесса кристаллизации путем удаления паров воды из динамического слоя, повышение выхода соли. Выпарной аппарат для растворов поваренной соли включает цилиндрический корпус с крышкой, центральный вал с вращающейся рамой, прикрепленные к раме лопаточки, разгрузочное устройство, колпак с вытяжным патрубком. Аппарат снабжен крышкой с отверстиями и электродом, выполненным в виде металлических игл, причем отверстия и иглы расположены равномерно в чередующемся порядке по всей плоскости крышки.

Крышка выполнена из диэлектрического материала. з.п. ф-лы, 2 ил . рого установлена крышка 2 с отверстиями 3 и металлическими иглами 4, переливной патрубок 5, разгрузочное устройство 6, колпак 7 с вытяжным патрубком 8, вал 9, к которому при- креплена рама 10 с лопаточками 11 и патрубок !2 для подачи рассола.

Устройство работает следующим образом.

При заполнении аппарата горячим рассолом через патрубок !2 на иглы

4 подается высоковольтное постоянное напряжение от положительного полюса, а на корпус аппарата - отрицатель1611433 ное. Приводится во вращение вал 9 с рамой 10 и лопаточками 11. Излиш км раствора удаляются через переливI goA патрубок 5 на подогрев и возврат . его снова в аппарат. Образующийся пар из межэлектродного пространства че„рез отверстия 3 в крышке 2 и патрубок

: - 8 в колпаке 7 удаляется на конденса -: цию. Кристаллики соли, выкристаллизо(, ; вавшиеся на поверхности рассола поВ

; гружаются и перемещаются к разгрузоч ному устройству 6 с помощью рамы с (лопаточками ll. Снабжение выпарного (.

l;,аппарата диэлектрической крышкой с электродом в виде металлических игл : позволяет интенсифицировать процесс

:. кристаллизации и таким образом по высить выход поваренной соли.

Формула изобретения !.Выпарной аппарат для растворов поваренной соли, включающий цилиндрический корпус с крышкой, центральный вал с вращающейся рамой, прикреплен- ные к раме лопаточки, разгрузочное устройство, колпак с вытяжным патрубком, о т личающийся тем, что, с целью интенсификации процесса кристаллизации путем удаления паров воды из динамического слоя и повышения выхода поваренной соли, аппарат снабжен крышкой с отверстиями и электродом, выполненным в виде металлических игл, причем. отверстия и иглы расположены равномерно в чередующемся порядке по всей полости крышки.

2.Аппарат по п.1, о т л и ч а ю2п шийся тем, что крышка выполнена из диэлектрического материала °
