Реферат



Изобретение относится к области металлургии, а точнее к машине непрерывного литья круглых заготовок горизонтального типа. Цель изобретения - улучшение качества литой заготовки путем получения ее монокристаллической структуры. Затравка содержит штангу 2 и съемную цилиндрическую головку 1 с осевой конической расточкой. Съемная цилиндрическая головка имеет внутреннюю полость цилиндрической формы, соединенную с осевой конической расточкой каналом, диаметр которого равен 0,6...1 экспоненты десятичного логарифма внешнего диаметра затравки, телесный угол осевой конической расточки равен 45...90°°. Головка соединена со штангой через теплоизоляционные прокладки. 1 з.п.ф-лы, 2 ил.

СОЮЗ СОВЕТСКИХ ц4

РЕСПУБЛИК

OI Ol) О В 22 О 11ÓO8

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ СССР

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (21) 4465199/3 1-02 (22) 17.05.88 (46) 07.12.90. Бюл. У 45 (71) Каунасский политехнический институт им. Антанаса Снечкуса (72) Й.Й. Навасайтис и. А.И.Вянцкунас (53) 621. 746.? 7 (088.8) (56) Авторское свидетельство СССР

Р 106 t352,. кл. В 22 Р 11/08, 1986. (54) ЗАТРАВКА ГОРИЗОНТАЛЬНОЙ МАЙИНЫ

НЕПРЕРЫВНОГО ЛИТЬЯ КРУГЛЫХ ЗАГОТОВОК (57) Изобретение относится к области металлургии, а точнее к машине непрерывного литья круглых заготовок горизонтального типа. Цель изобрете2 ния — улучшение качества литой заготовки путем получения ее -монокристаллической структуры, Затравка содержит штангу 2 и съемную цилиндрическую головку 1 с осевой конической расточкой.

Съемная цилиндрическая головка имеет внутреннюю полость цилиндрической формы, соединенную с осевой конической расточкой каналом, диаметр которого равен 0,6...1 экспоненты десятичного ,логарифма внешнего диаметра затравки, телесный угол осевой конической расо точки равен 45...90 . Головка соединена со штангой через теплоизоляционные прокладки. t з.л. ф-лы, 2 ил.

1611559 из грайита, В кристаллиэатор заливают расплавленный алюминий А8. В процессе непрерывного литья получают заготовку монокристаллической структуры.

Формула и з обретения

Составитель А.Вянцкунас Редактор Е.Папп Техред П„Сердюкова Корректор С.Черни

2ираж 628 Подписное

Заказ 3794

ВНИИПИ Государственного комитета па изобретениям и открытиям при ГКНТ СССР

113035, Иосква, Ж"35, Раушская наб., д. 4/5

Производственно-издательский комбинат "Патент", г.ужгород, ул. Гагарина,101

Изобретение относится к металлургии, а именно к горизонтальным машинам непрерывного литья круглых заготовок °, Цель изобретения - улучшение каче5 ства литой заготовки путем получения ее монокристаллической структуры.

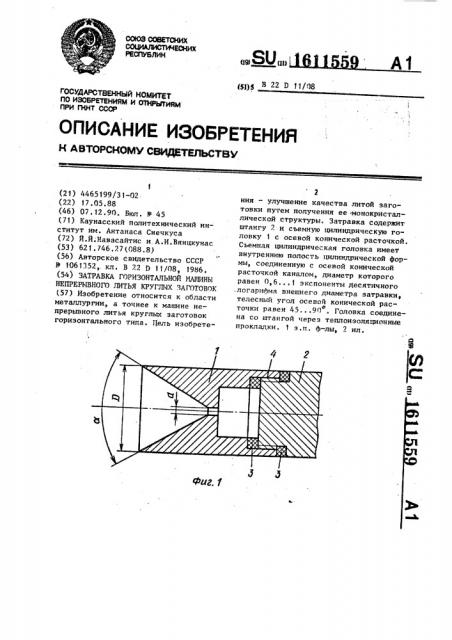

На Фиг . 1 представлена затравка, общий вид; на фиг. 2 - кривые зависи- 1 О мости диаметра канала от диэМегра затравки.

Затравка состоит из медной головки 1, соединенной при помощи резьбы со пггангой 2 через теплоизоляцианные прокладки 3. Резьбовое соединение головки со штангой обмазано теплоизаляционной абмазкой 4, состоящей иэ асбестовой пыли и воды. Диаметр затравки 0=10 мм. Диаметр канала, соединяю- 2О щего внутреннюю полость цилиндрической Йормы с осевой конической расточкай, d=2, 1 мм. Телесные угол осевой о конической расточки c4=60

Головку затравки, соединенную со 25 штангой, заводят.в полость нагреваемого кристаллизатара, изготовленного

1. Затравка горизонтальной машины непрерывнога литья круглых заготовок, содержащая штангу и съемную цилиндрическую головку с осевой конической расточкой, отличающаяся тем, что, с целью улучшения качества литой заготовки путем получения ее монокристаллической структуры, между головкой и штангой установлены теплоиэоляционные прокладки, а в головке выполнена внутренняя полость цилиндрической формы, соединенная с осевой конической растачкой каналом, диаметр которого составляет (0,6...

1, 0) ехр 110, где Р— диаметр за" травки, мм.

2. Затравка па п. 1, о т л ич а ю щ а я с я тем, чта угол раскрытия осевой конической расточки равен 45, ° .9П
