Токарный патрон

Токарный патрон

Иллюстрации

Показать все

Реферат



Изобретение относится к области металлообработки, в частности к зажимным устройствам для токарных станков. Целью изобретения является повышение безопасности работы. В случае сбоев в автоматическом управлении резец входит в зону вращения зажимных кулачков 2, благодаря наличию наклонных поверхностей 6 в местах соединения боковых поверхностей 5 с опорными торцовыми и зажимными поверхностями 3, угол наклона которых к последним больше 90°, энергия удара кулачков о резец рассеивается, что исключает жесткий удар кулачков с инструментом. 2 ил.

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК

„„SU,»„1611589 A 1 (51) 5 В 23 В 31110

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТНРЬПИЯМ

ПРИ ГКНТ СССР (21) 4419805/25-08 (22) 30. 03. 88 (46) 07.12.90. Бюл. № 45 (75) В. В. Вождаенко (53) 621.941-229.3 (088.8) (56) Фомин Г. Ф. Приспособления и вспомогательный инструмент к токарным станкам.

М.: Машгиз, 1963, с. 25, фиг. 18. (54) ТОКАРНЫЙ ПАТРОН (57) Изобретение относится к металлообработке, в частности к зажимным устройствам для токарных станков. Целью изобретения является повышение безопасности работы.

В случае сбоев в автоматическом управлении резец входит в зону вращения зажимных кулачков 2, благодаря наличию наклонных поверхностей 6 в местах соединения боковых поверхностей 5 с опорными торцовыми и зажимными поверхностями 3. угол наклона которых к последним боль|не 90, энергия удара кулачков о pp3pll рассеивается, что исключает жесткий удар кулачков с инстру ментом. 2 ил.!

611589

Формула изобретения

Составитель A. Шеин

Редактор А. Козориз Техред А. Кравчук Корректор О. 11ипле

Заказ 3795 Тираж 704 Подписное

ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ ССС Р

113035, Москва, Ж вЂ” 35, Рауьпская наб., д. 4/5

Производственно-издательский комбинат «Патент», г. Ужгород, ул. Гагарина, 101

Изобретение относится к металообработке, в частности к зажимным устройствам ля тока рных станков.

Цель изобретения — повышение безопасности работы.

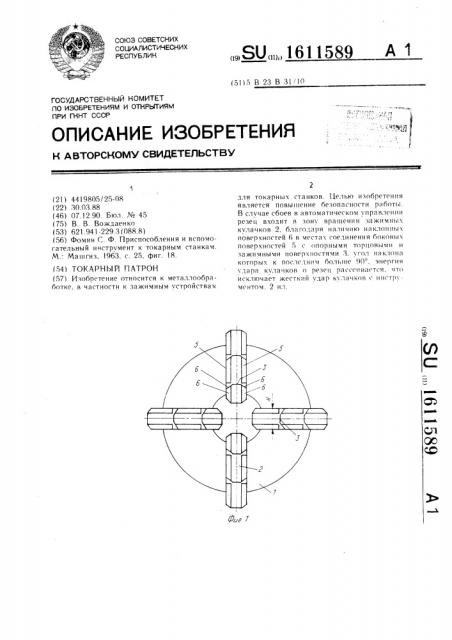

На фиг. 1 показан патрон, вид спереди; ! на фиг. 2 — то же, вид сверху.

Патрон содержит корпус 1, в котором с

1озможностью перемещения в радиальных

1 азах установлены зажимные кулачки 2.

1:1оследние содержат зажимные поверхност1и 3, опорные торцовые 4 и боковые 5 поверх1ости, причем в местах соединения опорных орцовых поверхностей 4 с боковыми поверх11остями 5 и зажимных поверхностей 3 с бо овыми выполнены наклонные поверхности 6 с1 углом наклона к зажимным 3 и опорным т1орцовым 4 поверхностям больше 90, при том ширина опорных торцовых поверхностей ольше ширины зажимных поверхностей.

Патрон работает следующим образом.

В случае сбоев в автоматическом управении резец входит в зону вращения кулач4 ков 2, при этом из-за плавного перехода одной поверхности в другую благодаря наличию наклонных поверхностей 6 энергия удара кулачков о резец рассеивается, что исключает жесткий удар кулачков 2 с инструмен5 том.

Токарный патрон, в радиальных пазах корпуса которого установлены зажимные кулачки, содержащие рабочие, опорные, торцовые и боковые поверхности, отличающийся тем, что, с целью повышения безопасности работы, в местах соединения рабочих поверх" ностей с боковыми и опорных торцовых поверхностей с боковыми выполнены наклонные поверхности с углом наклона их к зажимным и опорным торцовым поверхностям больше

90, при этом ширина опорных торцовых

2О поверхностей больше ширины зажимных поверхностей.
