Способ гидродинамической резки листовых материалов

Способ гидродинамической резки листовых материалов

Иллюстрации

Показать все

Реферат



Изобретение относится к способам резки листовых материалов струей жидкости под давлением. Цель изобретения - расширение технологических возможностей и упрощение технологичности гидродинамической резки листовых материалов. Способ гидродинамической резки листовых материалов включает подачу рабочей жидкости под давлением через насадок на движущийся перпендикулярно его выходному отверстию материал. В качестве рабочей жидкости используют водные растворы с дилатантными (изменяющимися агрегатное состояние при механическом воздействии) свойствами. Давление рабочей жидкости составляет 7-10 МПа.

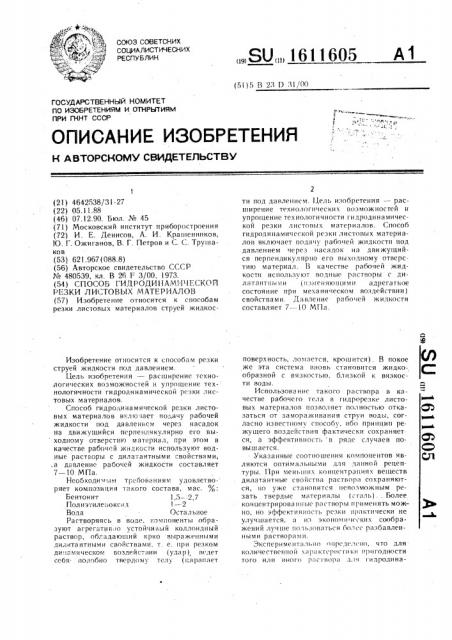

СОЮЗ СОВЕТСНИХ

СОЦИАЛИСТИЧЕСНИХ

РЕСПУБЛИН

А1

„„SU„„1611605 (51)5 В 23 D 31/00

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

Н AВтоРСном СеиДктепьетву

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТНРЫТИЯМ

ПРИ ГКНТ СССР (21) 4642538/31-27 (22) 05.11.88 (46) 07.! 2,90, Бюл. № 45 (71) Московский институт приборостроения (72) И. E. Денисов, A. И. Кра п1енников, Ю. Г. Ожиганов, В. Г. Петров и С. С. Трушаков (53) 621.967(088.8) (56) Авторское свидетельство СССР № 480539, кл. В 26 1 3/00, 1973. (54) СПОСОБ ГИДРОДИ13АМ11ЧECKOA

РЕЗКИ ЛИСТОВЫХ МАТЕРИАЛОВ (57) Изобретение относится к способам резки листовых материалов струей жидкосИзобретение относится к способа м резки струей жидкости под давлением.

Цель изобретения — — расширение технологических возможностей и упрощение тех- нологичности гидродинамическои резки листовых материалов.

Способ гидродинамической резки листовых материалов вклю -1ает по,.ачу рабочей жидкости под давленисм через насадок на движущийся перпендикулярно его вы ходному отверстию материал, при этом в качестве рабочей жидкости используют водные растворы с дилатантными своиствами, .а давление рабочей жидкости составляет

7 — 10 МПа.

Необходи -1ым требованиям удовлетворяет композиция такого состава, мас.

Бентон ит 1,5 — -2,7

Полиэ .иле:1оксид 1 — 2

Вода Остальное

Растворяясь в воде, компоненты образуют агрегатив,!О устойчивый коллоидный раствор, Обладающий ярко выраженными дилитантными свойствами, т. е. Ири резком ди.l;,мическом воздействии (улар) 1и дет себя подобно твердому телу (царапает ти под давлением. Цель изобретения — раСширение технологи11еских возможностей и упрощение технологичности гидродинамической резки листовых материалов. Способ гидродинамической резки листовых материалов включает подачу рабочей жидкости под давлением через насадок на движущийся перпендикулярно его вых 1дному отверстию материал. В качестве рабочей жидкости используют водные растворы с дилатантиых1и (изменяющими алрегатное состояние при механическом воздействии) свойствами. Давление рабочей жидкости составляет 7 — 10 МПа. поверхность, ломается, крошится) . В покое же эта система вновь становится жидкообразной с вязкостью, близкой к вязкости воды.

Использование такого раствора в качестве рабочего тела в гидрорезке листовых материалов позволяет полностью отказаться от замораживания струи воды, согласно известному способу, ибо принцип ре. жущего воздействия фактически сохраняет ся, а эффективность в ряде случаев повьцнается.

Указанные соотношения компонентов являются оптиMальными для данной рецептуры. При меньп1их концентрациях веществ дилатантные свойства раствора сохраняются, но уже становится невозможным резать твердые материалы (сталь).. Более концентрированные растворы применять можно, но эффективность резки практически не улучшается, а из экономи инских соображений лучше пользоваться болсе разбавленными растворами.

Экспериментально О11!к дел но, что лля количественнои . Ирактерисгики 11011годности

ТОГО или HHol р Ic ГBop

Формула изобретения

20 (.оетавител). КЭ. Филимонов

Релактор Л. Коаориа Техр л Л Кравчук Корректор Л. !1ор лар

Заки:(З7(!() 1 нраж нЗ! Г1 г) ли н (: н о (В! !! 1!! Il! I (и !((I)i ) венн<)го к:)мите);(ио иаовре(синям и открытия и и! ч I V !! I (.((. ! I.I!,:I:"), Иоекн((, Ж Зо, !) )ти)ек(lя ((;(C), (4 ) ! )!1i1l! ((,,((i!l !!II(i !; (! ) T(,)(° (о(в кот)(и(I! < I l;) 1(!IT,, . )(,i (l )(),!, V. I I:!!,iiiii:чi, J ! мической резки предлагаемым способом удобно пользоваться параметрами, входящими в уравнение Оствальда-де-Вилле

Т=К7а 1 где т -- на и ря жение сдви га;

7 -- скорость сдвига; и — индекс течения;

К вЂ” коэффициент пропорциональности.

Если п)1, то система дилнтантна, при п(1 псевдопластична (тиксотропна), Доказано, что если у приготовленного раствора п)1,3 (достигается увеличением кон-. центрации), его можно эффективно применять при гидродинамической резке. Кроме того, указанные компоненты порознь или в отличных от указанных пропорций дилатантных систем не образуют вовсе и использоваться не могут.

Реализация предлагаемого способа резки может быть осуществлена на основе гидронасосов среднего давления (до 10 МПа) типа Н1600 или использованием гидрообразователей поршневого типа для мультипликации малых давлений (аппараты

Луч-2, Спрут-М, ОДП-10 и др.) с сопловыми насадками различного вида.

Пример 1. Приготавливают водный раствор, содержащий баритонит марки ППБ-1

2%, полиэтиленоксид 1,5%. Для нагнетания раствора используют аппарат ОДП-10. Рабочее давление 9 Mila. Сопло квадратного сечения размером 0,5)с 0,5 мм. Разрезают листовой винипласт толщиной 3 мм с расстояния 3 см. Скорость резки 5 м/мин

Пример 2. Раствор того же состава.

Для нагнетания раствора используют три насоса H 1600 (для увеличения производительности рабочее давление 0 МПа).

Сопло круглого сечения диаметром 0,2 мм, Разрезают стальной лист (сталь 3) толщиной 1 мм с расстояния 2 см со скоростью 0,1 м/мин.

Способ гидродинамической резки листовых материалов, включающий подачу рабочей жидкости под давлением через насадок на движущийся перпендикулярно оси его выходного отверстия материал, отличающийся тем, что, с целью расширения технологических возможностей и упрощения технологичности, в качестве рабочей жидкости используют водные растворы с дилитантными (изменяющими агрегатное состояние при механическом воздействии) свойстрами, например, состава, %:

Бентон ит 1,5 — 2,7

Полиэтиленоксид I — 2

Вода Остал ьное при этом давление рабочей жидкости составляет 7 — 10 МПа.
