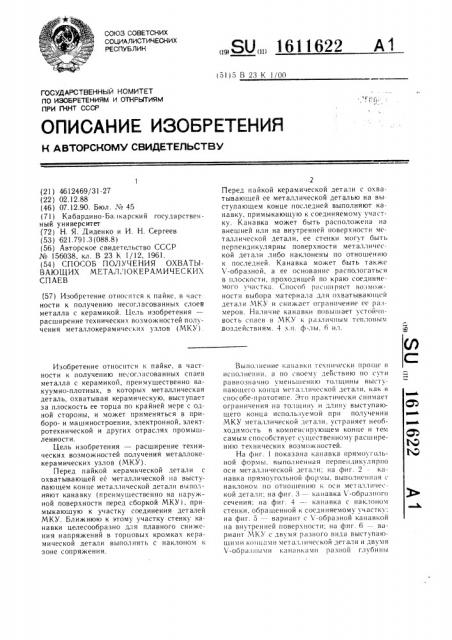

Изобретение относится к пайке, в частности к получению несогласованных слоев металла с керамикой. Цель изобретения - расширение технических возможностей получения металлокерамических узлов (МКУ). Перед пайкой керамической детали с охватывающей ее металлической деталью на выступающем конце последней выполняют канавку, примыкающую к соединяемому участку. Канавка может быть расположена на внешней или на внутренней поверхности металлической детали, ее стенки могут быть перпендикулярны поверхности металлической детали либо наклонены по отношению к последней. Канавка может быть также V-образной, а ее основание располагаться в плоскости, проходящей по краю соединяемого участка. Способ расширяет возможности выбора материала для охватывающей детали МКУ и снижает ограничение ее размеров. Наличие канавки повышает устойчивость спаев в МКУ к различным тепловым воздействиям. 4 з.п. ф-лы, 6 ил.
