Реферат



Изобретение относится к рыбозащитным устройствам и может быть использовано при заборе воды из источников водоснабжения, имеющих рыбохозяйственное значение. Цель изобретения - повышение эффективности работы. При работе насоса поток воды проходит через щели барабанов 2 и попадает на крыльчатку 8, приводя ее во вращение. При этом крутящий момент через редуктор 10 и шестерню 9 передается вращающемуся водоводу 1 и всем его элементам. При вращении водовода 1 рамка 11 с поплавком 13 и противовесом 14 стремится сохранить вертикальное положение за счет плавучести поплавка 13 и тяжести противовеса 14. В результате рамка 11 и барабан 2 находятся в движении относительно друг друга, а ножи 17 на противовесе 14 перемещаются в щелях барабана 2, обеспечивая очистку. Ножи 17 освобождаются от загрязнения также и при обратном ходе, происходящем на участках зацепления выступов 15 на поплавке 13 и противовесе 14 со стержнями 16, укрепленными на неподвижной части рыбозащитного устройства. 2 з.п. ф-лы, 3 ил.

ССНОЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК

А1 (51)5 E 02 В 8 08

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ ССС (21) 4460047/23-15 (22) 15.06.88 (46) 07.12.90. Бюл. № 45 (71) Урало-Каспийское отделение Центрального научно-исследовательского института осетрового хозяйства (72) В. Г. Емельянченко и A. П. Сливка (53) 626 88 (088.8) (56) Авторское свидетельство СССР № 1177411, кл. Е 02 В 8/08, 1983.

Авторское свидетельство СССР

¹ 990949, кл. Е 02 В 8/08, 1981. (54) РЫБОЗА1ЦИТНОЕ УСТРОЙСТВО (5?) Изобретение относится к рыбозащитным устройствам и может быть использовано при заборе воды из источников водоснабжения, имеющих рыбохо"яйственное значение. Цель изобретения — повышение эффективности работы. При работе насоса поток воды про„„SU„,, 1612045

2 ходит через щели барабанов 2 и попадает на крыльчатку 8, приводя ее во вращение.

При этом крутящий момент через оедуктор 10 и шестерню 9 передается вращающемуся водоводу 1 и всем его элементам. При вращении водовода 1 рамка 11 с поплавком 13 н противовесом 14 стремится сохранить вертикальное положение за счет плавучести поплавка 13 и тяжести противовеса 14. В результате рамка 11 и барабан 2 находятся ь движении относительно друг друга, а ножи 17 на противовесе 14 перемещаются в щелях барабана 2, обеспечивая очистку.

Ножи 17 освобождаются от загрязнения также и при обратном ходе, происходящем на участках зацепления выступов 15 на поплавке 13 и противовесе 14 со стержнями 16, укрепленными на неподвижной части рыбозащитного устройства. 2 з.п.ф-лы, 3 ил.

1612045

Изобретение относится к рыбозащитным устройствам и может быть использовано при проектировании, строительстве и эксплуата<<ии ги,)<<технических сооружений, связанI!>!. < с,я бором воды из источников водо< нз..:.,,:I,, имеющих рыбохозяйственцо::" з н : !! |! не.

i1,,...:;,, I изобретения является повышеиис

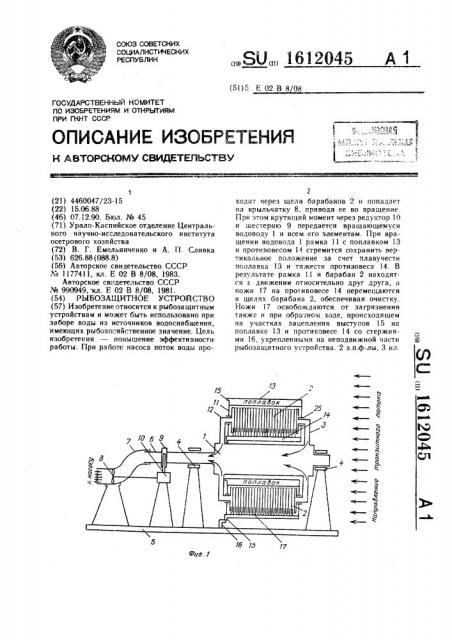

-:<гф::-.ги<ч ости работы. о :.<. 1 показано рыбозашитное устр й<"< но, продольный разрез; на фиг. 2 -- — узел

<:IH "," <è .целей; на фиг. 3 — рыбозашитное

;;,р й<стн<.<, вид сверху.

Рыбоззгцитное устройство содержит Врз;<зяк< цийся водовод с перфорированными бярябянзми 2 и жестко укрепленными к нодо воду 1 изогнуты ми па трубка м и 3. Водовод вращается в двух подшипниках 4, закрепленных к плите основа!èÿ 5. Вhlxoä!.ой патрубок 6 водовода 1 подвижно соединяется с соосным патрубком 7 колена всасывающей трубы, в которой расположена крыльчатка (привод вращения) 8, передаюшая крутящий момент на винтовую шестерик>

9, жестко соединенную с патрубком 6 водовода, через редуктор 10. Рамки 1! закреплены подвижно на выходных патрубках 12 перфорированных барабанов 2 и имеют диаметрально расположенные поплавок 13 и противовес 14, снабженные выступами 15, з п„5 имеет стержни !6.

Противовес 14 имеет паз (фиг, 2), в который входят очистные ножи 17 с отверстиями 8 и углублением !9. Стопорное кольц" 20 крепится к противовесу 14 болтом 21 и входит в паз 19 ножей !7. В отверстия 18 ножей пропущен соединяющий их стержень

22. Кольцевые стенки щелей барабаня 2 имеют вырез 23, я идель прорезана ня глубину большую, чем толщина стенки барабана 2, поэтому каркасная рама 24 барабана 2 также частично прорезана. Нож 17 при любом осевом положении рамки 1! относительно барабана 2 не касается каркасной рамы 24 барабана 2. Рамка 11 имеет втулки 25, свободно вращающиеся на выходных патрубках 12 барабана 2. Рыбозашитное устройство закреплено ребра!у<и 26 к понтонам 27 (фиг. 3), между носовыми частями которых расположена регцеткз 28, обеспечивающая защиту устройства от крупного мусора в транзитном потоке воды.

Рыбозащитное устройство ряботзе! следующим образом.

При включении пасос". поток воды проходит через щели барабанов 2 и далее попадает на крыльчатку 8, приводя ee =-о вращение. Крутящий момент через редуктор 10 и шестерню 9 передается водоводу и всем

его элементам. При вращении водовода 1 рамка 11 с поплавком 13 и противовесом

14 сохраняет вертикальное положение в пространстве за счет силы плавучести поплавка 13 и силы тяжести противовеса 14.

В результате рамка 11 и барабан 2 находятся в движении относительно друг друга. Нс4 жи 17 на противовесе 14 перемещаются в и елях барабана 2. Таким образом, очистка фильтрующих щелей барабана 2 производится за счет относительного вращения ножей

17 и барабана 2 с одновременным перемегцением ножей-скребков относительно поверхности барабана 2. В вырезах 23 барабана 2 (фиг. 2) соскребаемые загрязнения выталкиваются в поток транзитного течения.

Ножи 17 освобождаются от загрязнения

1

Количество перфорированных барабанов определяется расчетно из суммарной фильтруюгцей плошади перфорированных барабанов и скорости биологически обоснованного потока всасываемой воды. Размер д и елей определяется по оиологическим характеристика,< защищаемых организмов. Использование рыбозашитного устройства с гарантированной очисткой гцглей, имеющих биологически обоснованные размеры и достаточную для создания потока с безопас 5 ными для рыб скоростями фильтруюшую поверхность, предотвращает живые организмы от г>сасывзния, присасывзния и травмирования при заборе воды.

Формула изобретения . Рыбозашитное устройство, содержащее водовод, плиту основания, перфорированные оярабаны с каркасными рамами, очистными ножами и приводом вращения, отличающееся тем, что, с целью повышения эффективности работы, водовод установлен гори-,„-. зоцтзльно с возможностью вра цения вокруг вос". оси, з барабаны выполнены с кольцевыми ше!IRMH, равномерно расположены вокруг водовода и соединены с ним примыкя опшми к торцам бярябяцон изогнутыми пзтрубкзми, каждый барабач снабжен рам4<< кой с двумя втулками, насаженными на патрубки барабанов с возможностью совершения колебательных перемешений вокруг них, а каждая рамка содержит диаметрально расположенные вдоль барабана поплавок и противовес с размешенными на нем ! 5 очистными ножами, причем поплавок и противовес выполнены с выступами, плита основания -- со стержнями, установленными с возможностью взаимодействия с выступами поплавков и противовесов, а стенки кольце50 вых щелей барабана выполнены с вырезами, расположенными по одной линии вдоль образующей барабана.

2. Устройство по и. 1, отличающееся тем, что закрепленные на рамке поплавки и противовесы выполнены с толшинами, меньшими

55 величины промежутка между соответствующими барабанами и водоводом.

3. Устройство по пп. и 2, отличающееся тем, что оно снабжено редуктором для привода врагцения водовода и барабанов.

/! 25 т

2б

2б

ВPg ã

111И4 111

7 ан3ищный платок

Фию.3
