Способ регулирования центробежного компрессора

Способ регулирования центробежного компрессора

Иллюстрации

Показать все

Реферат



Цель изобретения - снижение мощности на привод компрессора. Регулирование центробежного компрессора 1 осуществляется поворотом лопаток входного направляющего аппарата (ВНА) 2. При углах установки лопаток ВНА 2 от 40...45° до полного закрытия ВНА 2 осуществляют тангенциальный вдув газа, отбираемого из области нагнетания 3 компрессора 1, в осевой зазор между ВНА 2 и рабочим колесом. 1 ил.

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУб ЛИК

„„SU„„ (g1)g F 04 В 27/00 (ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К А ВТОРСКОМУ СВИДЕТЕЛЬСТВУ

1ОСУДАРСТВЕНКЫЧ1 КОМИТЕТ

ПО ИЗОВ атЕНИЯМ И ОТНРЫтИЯМ

ПРИ ГКНТ СССР (21) 4619843/25-06 (22) 15. 12. 88. (46) 07.12.90. Бкп. Ф 45 (71) Апма-Атинский филиал Джамбулского технологического института легкой и пищевой промьппленности (72 ) А.П.Цой и Д.Д.Кейкин (53) 621.515 (088.8) (56 ) Лившиц Е.П. Аэродинамика центробежных машин. М.: Машиностроение, 1966, с. 340. (54 ) СПОСОБ РЕГУЛИРОВАНИЯ ЦЕНТРОБЕЖНОГО КОМПРЕССОРА (57) Цель иэобретения — снижение мощности на привод компрессора. Регулирование центробежного компрессора 1 осуществляется поворотом лопаток входного направляющего аппарата (ВНА) 2.

При углах установки лопаток ВНА 2.от

40...45 до полного эакрытия ВНА 2 осуществляют тангенциальный вдув га" эа, отбираемого иэ области нагнетания

3 компрессора 1, в осевой эаэор между ВНА 2 и рабочим колесом. 1 ил.

1612110

Формула изобретения

Составитель В.Задябин

Техред М.Моргентал

Корректор М,Демчик

Редактор В.Бугренкова

Заказ 4376 . Тираж 491 Подпис ное

ВНИИПО Государственного комитета по изобретениям и открытиям прн ГКНТ СССР

113035, Москва, Ж-35, Раушская наб., д. 4/5

Производственно-издательский комбинат "Патент", r.Ужгород, ул. Гагарина, 101

Изобретение относится к компрессоростроению и может быть использовано для регулирования производительности компрессоров. 5

Целью изобретения является снижение мощности на привод компрессора.

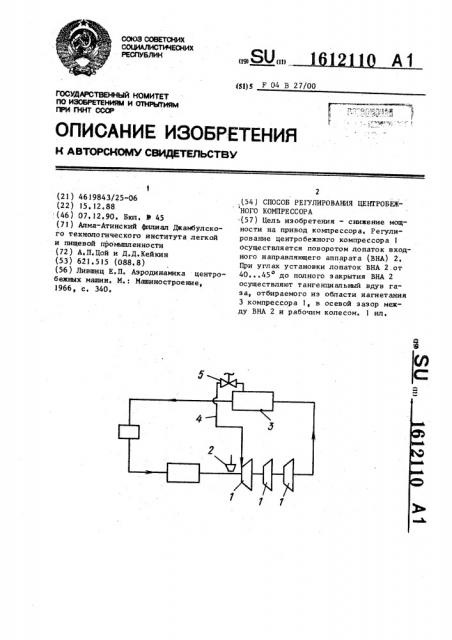

На чертеже представлена схема центробежной компрессорной установки для реализации предлагаемого способа. 10

Установка содержит центробежный, компрессор 1, снабженный регулируемым входным направляющим лопаточным аппаратом 2, компрессор 1 соединен с областью 3 нагнетания, которая пос- 15

i редством байпасного трубопровода 4, сообщена с осевым зазором между вход(, ным направляющим аппаратом 2 и рабочим колесом компрессора 1, Байпасный трубопровод 4 снабжен вентилем 20

5, посредством которого осуществляется регулирование расхода воздуха, перепускаемого из области 3 нагнетания в осевой зазор компрессора

Способ реализуется следующим об- 25 разом.

На режиме максимальной производи-. тельности компрессора входной направляющий аппарат 2 полностью открыт, а вентиль 5 закрыт. Для уменьшения рас- 3g хода газа через компрессор 1 прикрывают лопатки входного направляющего алпарата 2. При углах поворота -лопаток больше 40-45О происходит открытие вентиля 5, что приводит к тангенцнальному вдуву rasa, отбираемого из области нагнетания на всасывание компрессора 1 в осевой зазор между лопатками входного направляющего аппарата 2 и рабочего колеса. В результа- 40 те. тангенциального вдувания газа в предварительно закрученный лопатками входного направляющего аппарата 2 поток происходит увеличение закрутки потока, что ведет к уменьшению Эйлеровой работы рабочего колеса и снижению производительности компрессора

1. Одновременно производительность компрессора 1 также будет падать в результате байпасирования rasa из области 3 нагнетания на всасывание, Применение байпасирования с тангеициапьным вдувом газа иэ области нагнетания в осевой зазор между лопатками входного направляющего аппарата и рабочего колеса позволяет осуществить устойчивую работу компрес" сора при полностью закрытых лопатках входного направляющего аппарата, т.е. при практически нулевой производи" тельиости компрессора (расходом газа через заз.оры между лопатками входного направляющего .аппарата можно пренебречь), Способ регулирования центробежного компрессора путем поворота лопаток входного напр авляюще ro аппар ат а, о тли ч ающий си тем, что, сцелью снижения мощности на привод компрессора, при углах установки лопаток входного направляющего аппарата от

40...45 до полного закрытия входного направляющего аппарата осуществляют тангенциальный вдув газа, отбираемого иэ области нагнетания компрессора, в осевой зазор между входным направляющим аппаратом и рабочим колесом.
